詳細情報 |
|||
| テーブルサイズ (mm): | 1320*1010 | テーブル移動 (X) (mm): | 1200のmm |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 900 mm | テーブル移動 (Z) (mm): | 1300のmm |
| 軸数: | 4 | 最高。テーブルの負荷（kg）: | 5000kg |
| 移動 (W軸) (mm): | 5000のmm | ビデオ出勤検査: | 提供 |
| 機械試験報告: | 提供 | 販売形態: | 普通の製品 |
| 基本部品の保証: | 1 年 | 基本構成要素: | ギアボックス 圧力容器 |
| 定位精度 (X軸) mm: | 0.03 | 定位精度 (Y軸) mm: | 0.03 |
| 定位精度 (Z軸) mm: | 0.03 | スピンドル数: | 4 |
| スピンドル速度の範囲 (rpm): | 1100回転/m | スピンドルモーターの電源 (kW): | 15KW |
| タイプ: | 横軸 | 条件: | 新しい |
| CNCでもなくとも: | 普通の | 電圧: | 220/380 |
| サイズ (L*W*H): | 5500×3050×2900 | 体重 (T): | 12.5 t |
| 保証: | 1 年 | 主要 な 売り物: | 多機能性 |
| 適用される産業: | 衣料品店、食品および飲料工場 | 展示室の場所: | カナダ,フランス,ドイツ,インドネシア,タイ,モロッコ |
| 鋭い容量: | 60 | 逆孔直径 (最大): | 240 |
| 面向型スライドの作業直径 (最大): | 720 | テーブルサイズ: | 1320*1010 |
| テーブル負荷容量: | 5000 | スピンドルからテーブルまでの距離: | 5 - 905 |
| Tスロット数: | 7 | Tスロット 幅: | 22 |
| Tスロット,間隔: | 1255 | テーブル回転範囲: | 4*90 |
製品の説明
製品説明
特徴:

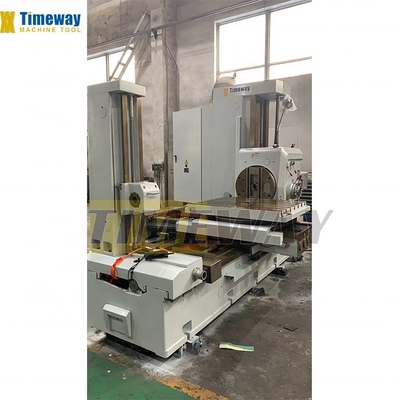

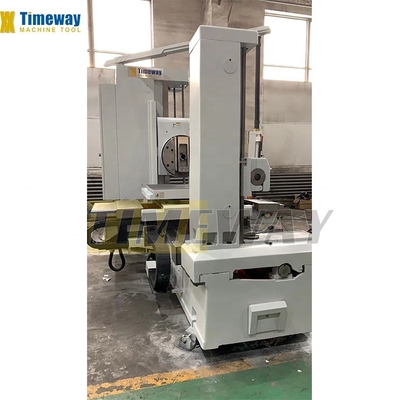

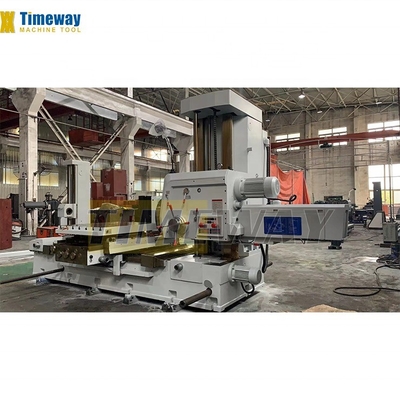

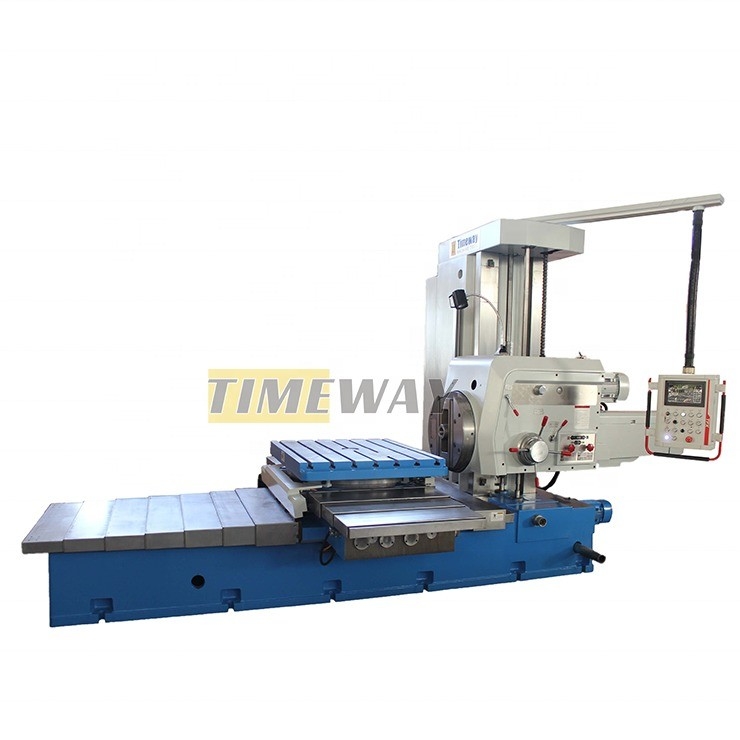

クラシックシリーズの水平フレーズと掘削機は,粗末と仕上げ掘削だけでなく,大型,中型および箱型の部品のフレーズに特に適しています.穴を掘るのが上手円筒回転と面板スライドリスタッドの半径供給による溝.作業台回転は,大きな作業部件回転加工精度要件に適した4x90°光学位置付け装置を使用します.精度DRO測定システムは,作業部品の座標と線路の要件を満たします.
仕様 | 単位 | TPX-110B | ||
スピンドル | 直径 | mm | 110 | |
角型 | モールス文字6 | |||
マックス.トルク | N.m | 1225 | ||
最大軸推力 | N | 12250 | ||
スピード設定 | - | 22 | ||
スピード範囲 | rpm | 8から1000 | ||
メインモーター電源 | kw | 7.5 | ||
向きのプレート | マックス.トルク | N.m | 1960 | |
直径 | mm | 600 | ||
スピード範囲 | rpm | 4〜200 | ||
スピード設定 | - | 18 | ||
作業台 | サイズ | mm | 1100*960 | |
マックス 荷重 | 体重 | 5000 | ||
Tスロットサイズ | mm | 22 | ||
Tスロット数 | 7 | |||
加工範囲 | X軸最大移動 | mm | 900 | |
Y軸 最大移動 | mm | 900 | ||
Z軸 最大移動 | mm | 1400 | ||
W軸最大移動 (スピンドル) | mm | 600 | ||
U軸最大移動 (面向プレートスライド) | mm | 180 | ||
B軸の回転角 | ° | 360 | ||
スピンドル・クネターと作業台間の最小距離 | mm | 0 | ||
飼料 | スピード・トラバー X/Y/Z/W | mm/min | 2500 | |
各スピンドル回転に対して軸の供給範囲 | mm/rev | 0.04-6/0.01-188 | ||
スピード範囲 ((X) | mm/min | - | ||
精度 | 線形測定読み取りの精度 (X/Y/Z軸) | mm | 0.005 | |
線形測定読み取りの精度 (B軸) | ° | 0.001 | ||
一般仕様 | サイズ (L*W*H) | mm | 4910*2454*2750 | |
機械の重量 | 体重 | 11500 | ||
- MT6 スピンドル (110mm) - メトリック 80 スピンドル (130mm) - 顔のプレート - 退屈なツールホルダー - 作業ランプ - 冷却システム - 水力システム - 潤滑ポンプ - NEWALL X/Y軸DRO - MITSUBISHI PLC コントロール - CEマークの電気部品 - レベルクイーン & 基礎ボルト - 操作道具 - 操作説明書 | - ISO50 (7:24) スピンドル - NEWALL Z軸DRO - 後ろの列 - ターニング装置とギア |
