詳細情報 |
|||
| テーブルサイズ (mm): | 1250×1100 | テーブル移動 (X) (mm): | 1600のmm |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 1200のmm | テーブル移動 (Z) (mm): | 1400mm |
| 軸数: | 6 | 最高。テーブルの負荷（kg）: | 5000 |
| 移動 (W軸) (mm): | 600 mm | ビデオ出勤検査: | 提供 |
| 機械試験報告: | 提供 | 販売形態: | ホットプロダクト 2024 |
| 基本部品の保証: | 1 年 | 基本構成要素: | エンジン、モーター、ギア |
| 定位精度 (X軸) mm: | 0.005 | 定位精度 (Y軸) mm: | 0.005 |
| 定位精度 (Z軸) mm: | 0.005 | スピンドル速度の範囲 (rpm): | 1000回転/m |
| スピンドルモーターの電源 (kW): | 7.5 | タイプ: | 横軸 |
| 条件: | 新しい | CNCでもなくとも: | 普通の |
| サイズ (L*W*H): | 5028 | 体重 (T): | 14のT |
| 保証: | 1 年 | 主要 な 売り物: | 長寿命 |
| 適用される産業: | 機械類の修理工場、建築工事、エネルギー及び鉱山 | 展示室の場所: | トルコ,ベトナム,ブラジル,ペルー,インドネシア,インド,メキシコ,ロシア,韓国,南アフリカ,オーストラリア |
| 製品名: | 高精度水平掘削機 | モデル: | TPX-110D |
| 機械の種類: | ロータリー・ボーリング・マシン | 掘削直径: | 110mm |
| テーブルサイズ: | 1250*1100mm | 保証後のサービス: | 24時間オンライン技術サポート |
| スピンドル速度: | 8~1000回転/分 | 色: | 顧客の要求 |
| モーターパワー: | 7.5kw | 精度: | 高精度 高精度 |
製品の説明
製品説明

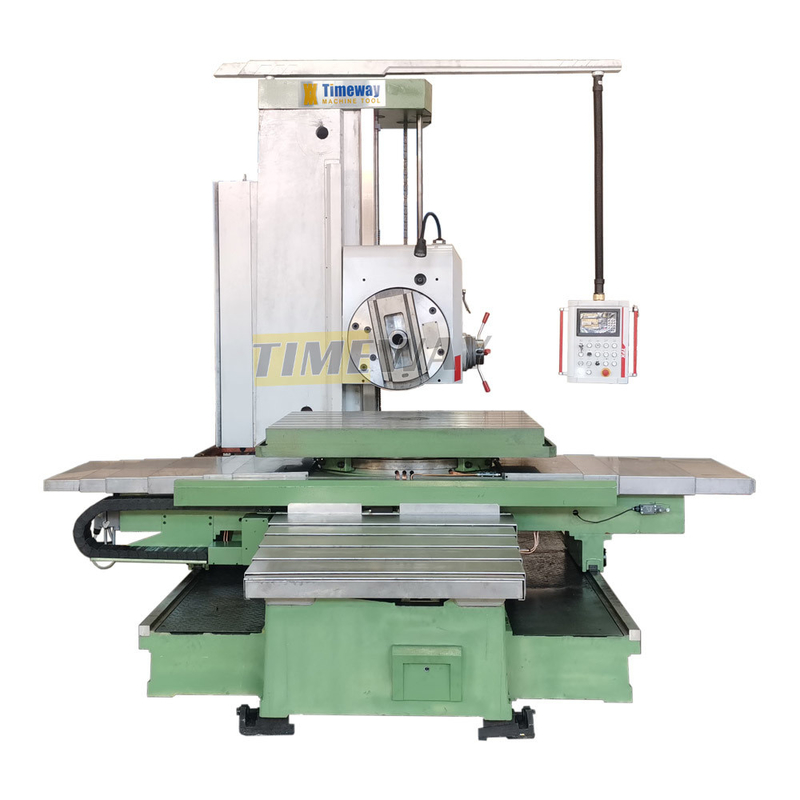

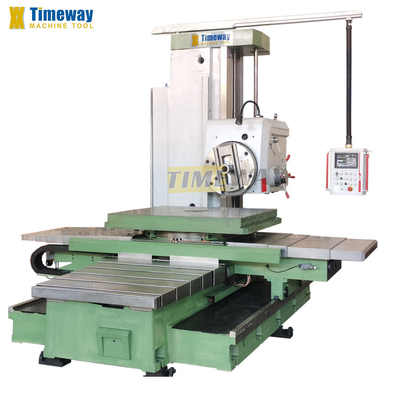

横軸の掘削とフレーシング機械
特徴
1高品質 スピンドル:3層メカニズムは回転精度が高く,3点支柱は高硬さと精度を提供します.
2ユーザーフレンドリーなレイアウト:吊り操作パネルは柔軟で便利な集中操作を提供します.水力予選は速度とフィード速度を制御します.
3精密で安定した光学指針:作業台の4*90光学指針装置は,回転 boring のとき,高い位置付け精度と高精度を保証します.
4エレクトル・ハイドロリック・インターロックすべての動く部品には電動水力装置が搭載されています.一部だけ移動し,他の部位は自動的に固定されます.
5ベッド:高品質の鋳造材には 磨きと硬化された導線があり 固さと安定性を最大化するために 内部強化されています

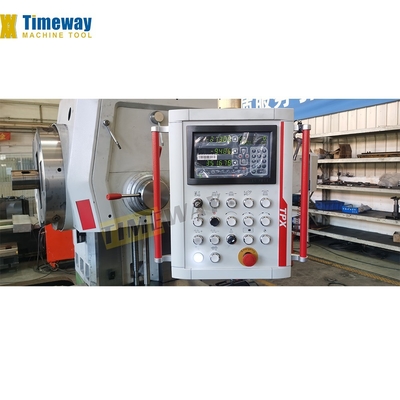

6コントロールパネル:吊るし式やスイングアーム式で利用可能で,制御パネルは使いやすくて操作者の疲労を軽減します.
7内部設計簡単に設置し,安定し,精密で,完全に閉じられた構造で,オイル,冷却液,チップ侵入を防ぐ.
8コラム:高品質の鋳物で作られ,地面と硬化されたガイドウェイで作られ,最適化された構造設計は簡単に組み立てをサポートします.
9保護用箱:高品質の溶接鋼板は優れた保護カバーを形成する.
10液体システム圧力はリフレッシュバルブによって調整され,変速は回転バルブによって達成される.
11首長 プライマリ・スピード制御は頭部にあるスイッチによって行われますが,様々な回転速度が可能です.
2ユーザーフレンドリーなレイアウト:吊り操作パネルは柔軟で便利な集中操作を提供します.水力予選は速度とフィード速度を制御します.
3精密で安定した光学指針:作業台の4*90光学指針装置は,回転 boring のとき,高い位置付け精度と高精度を保証します.
4エレクトル・ハイドロリック・インターロックすべての動く部品には電動水力装置が搭載されています.一部だけ移動し,他の部位は自動的に固定されます.
5ベッド:高品質の鋳造材には 磨きと硬化された導線があり 固さと安定性を最大化するために 内部強化されています
6コントロールパネル:吊るし式やスイングアーム式で利用可能で,制御パネルは使いやすくて操作者の疲労を軽減します.
7内部設計簡単に設置し,安定し,精密で,完全に閉じられた構造で,オイル,冷却液,チップ侵入を防ぐ.
8コラム:高品質の鋳物で作られ,地面と硬化されたガイドウェイで作られ,最適化された構造設計は簡単に組み立てをサポートします.
9保護用箱:高品質の溶接鋼板は優れた保護カバーを形成する.
10液体システム圧力はリフレッシュバルブによって調整され,変速は回転バルブによって達成される.
11首長 プライマリ・スピード制御は頭部にあるスイッチによって行われますが,様々な回転速度が可能です.
仕様
仕様 | 単位 | TPX-110B | TPX-110C | TPX-110D | ||
スピンドル | 直径 | mm | 110 | 110 | 110 | |
角型 | モールス文字6 | モールス文字6 | モールス文字6 | |||
マックス.トルク | N.m | 1225 | 1225 | 1225 | ||
最大軸推力 | N | 12250 | 12250 | 12250 | ||
スピード設定 | - | 22 | 22 | 22 | ||
スピード範囲 | rpm | 8から1000 | 8から1000 | 8から1000 | ||
メインモーター電源 | kw | 7.5 | 7.5 | 7.5 | ||
向きのプレート | マックス.トルク | N.m | 1960 | 1960 | 1960 | |
直径 | mm | 600 | 600 | 600 | ||
スピード範囲 | rpm | 4〜200 | 4〜200 | 4〜200 | ||
スピード設定 | - | 18 | 18 | 18 | ||

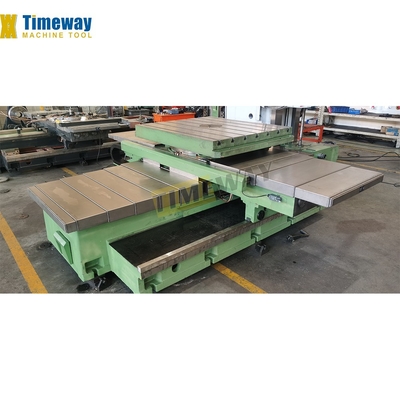

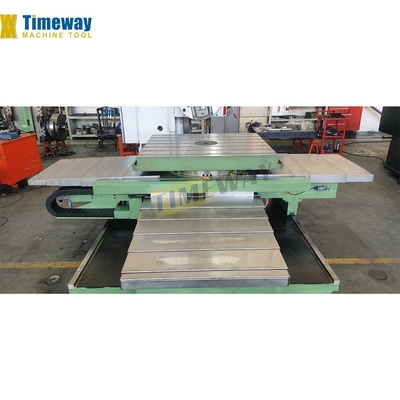

作業台 | サイズ | mm | 1100*960 | 1100*960 | 1250*1100 | |
マックス 荷重 | 体重 | 5000 | 5000 | 5000 | ||
Tスロットサイズ | mm | 22 | 22 | 22 | ||
Tスロット数 | 7 | 7 | 7 | |||
加工範囲 | X軸最大移動 | mm | 900 | 1250 | 1600 | |
Y軸 最大移動 | mm | 900 | 900 | 1200 | ||
Z軸 最大移動 | mm | 1400 | 1400 | 1400 | ||
W軸最大移動 (スピンドル) | mm | 600 | 600 | 600 | ||
U軸最大移動 (面向プレートスライド) | mm | 180 | 180 | 180 | ||
B軸の回転角 | ° | 360 | 360 | 360 | ||
スピンドル・クネターと作業台間の最小距離 | mm | 0 | 0 | 0 | ||
飼料 | スピード・トラバー X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
各スピンドル回転に対して軸の供給範囲 | mm/rev | 0.04-6/0.01-188 | 0.04-6/0.01-188 | 0.04-6/0.01-188 | ||
スピード範囲 ((X) | mm/min | - | - | - | ||
精度 | 線形測定読み取りの精度 (X/Y/Z軸) | mm | 0.005 | 0.005 | 0.005 | |
線形測定読み取りの精度 (B軸) | ° | 0.001 | 0.001 | 0.001 | ||
一般仕様 | サイズ (L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
機械の重量 | 体重 | 11500 | 13000 | 14000 | ||
アクセサリー
MT6 スピンドル (110mm) メートリック 80 スピンドル (130mm) 向きのプレート 退屈なツールホルダー 作業ランプ 水力系 潤滑ポンプ NEWALL X/Y軸DRO MITSUBISHI PLC コントロール CEマークの電気部品 レベルクイーンと基礎ボルト 操作ツール 操作説明書 | ISO50 (7:24) スピンドル NEWALL Z軸DRO 後ろ列 ターニング装置とギア |
詳細な画像
ワンストップ ショッピング
興味のある商品を表示するには画像をクリックできます
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
