詳細情報 |
|||
| テーブルサイズ (mm): | 1250*1100 | テーブル移動 (X) (mm): | 1600のmm |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 1200のmm | テーブル移動 (Z) (mm): | 1400mm |
| 軸数: | 6 | 最高。テーブルの負荷（kg）: | 5000kg |
| 移動 (W軸) (mm): | 600 mm | ビデオ出勤検査: | 提供 |
| 機械試験報告: | 提供 | 販売形態: | 新しい製品 2020 |
| 基本部品の保証: | 1 年 | 基本構成要素: | PLC,エンジン,ベアリング,ギアボックス,ギア |
| 定位精度 (X軸) mm: | 0.005 | 定位精度 (Y軸) mm: | 0.005 |
| 定位精度 (Z軸) mm: | 0.005 | スピンドル数: | シングル |
| スピンドル速度の範囲 (rpm): | 1000回転/m | スピンドルモーターの電源 (kW): | 7.5 |
| タイプ: | 横軸 | 条件: | 新しい |
| CNCでもなくとも: | 普通の | 電圧: | カスタマイズする |
| サイズ (L*W*H): | 5028×3359×3079mm | 体重 (T): | 14のT |
| 保証: | 1 年 | 主要 な 売り物: | 持続可能 |
| 適用される産業: | 建設材料の店,機械修理の店,食品の店,エネルギーと鉱業,食品と飲料の店 | 展示室の場所: | エジプト,カナダ,トルコ,イギリス,米国,イタリア,フランス,ドイツ |
| 名前: | 横のボーリング機械 | 製品名: | 退屈な機械ツール |
| モデル: | TPX-110D | 機械の種類: | 横の構造 |
| 精度: | 高精度 | キーワード: | 掘削と磨き |
| 色: | オーダーメイド | 機能: | 高効率性 |
| 配達時間: | 15日以内に | ||
製品の説明
製品説明

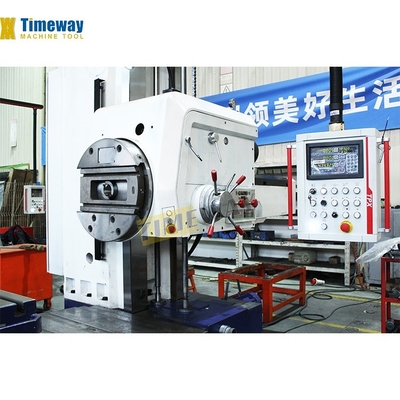

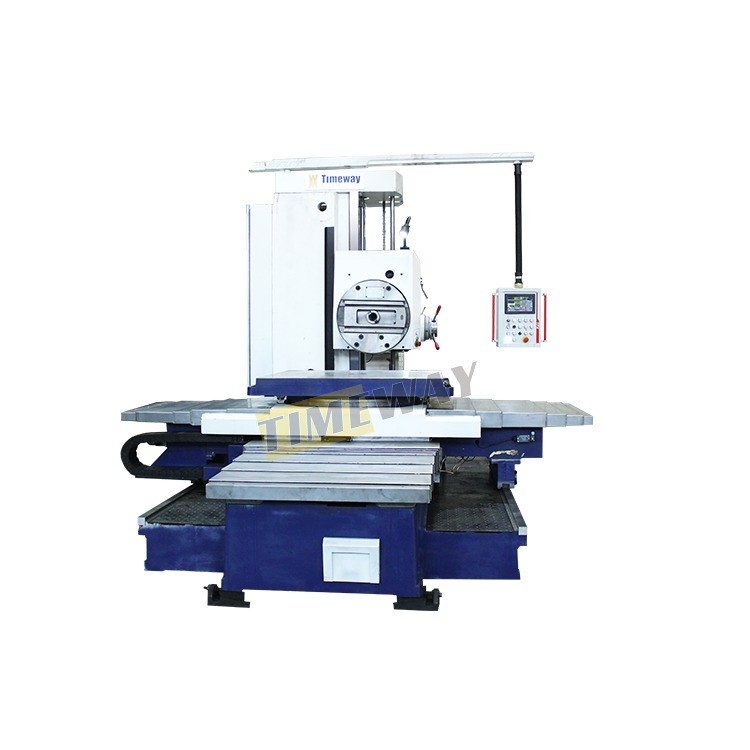

横軸の掘削とフレーシング機械
クラシックシリーズの水平フレーズと掘削機は,粗末と仕上げ掘削だけでなく,大型,中型および箱型の部品のフレーズに特に適しています.穴を掘るのが上手円筒回転と面板スライドリスタッドの半径供給による溝.作業台回転は,大きな作業部件回転加工精度要件に適した4x90°光学位置付け装置を使用します.精度DRO測定システムは,作業部品の座標と線路の要件を満たします.
仕様
仕様 | 単位 | TPX-110B | TPX-110C | TPX-110D | ||
スピンドル | 直径 | mm | 110 | 110 | 110 | |
角型 | モールス文字6 | モールス文字6 | モールス文字6 | |||
マックス.トルク | N.m | 1225 | 1225 | 1225 | ||
最大軸推力 | N | 12250 | 12250 | 12250 | ||
スピード設定 | - | 22 | 22 | 22 | ||
スピード範囲 | rpm | 8から1000 | 8から1000 | 8から1000 | ||
メインモーター電源 | kw | 7.5 | 7.5 | 7.5 | ||

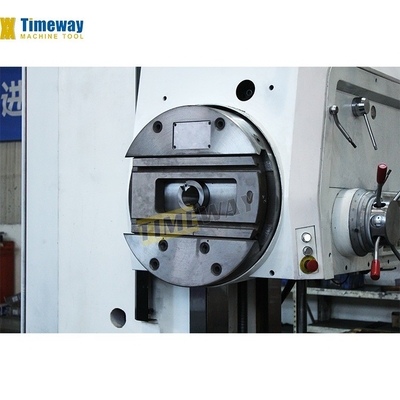

向きのプレート | マックス.トルク | N.m | 1960 | 1960 | 1960 | |
直径 | mm | 600 | 600 | 600 | ||
スピード範囲 | rpm | 4〜200 | 4〜200 | 4〜200 | ||
スピード設定 | - | 18 | 18 | 18 | ||

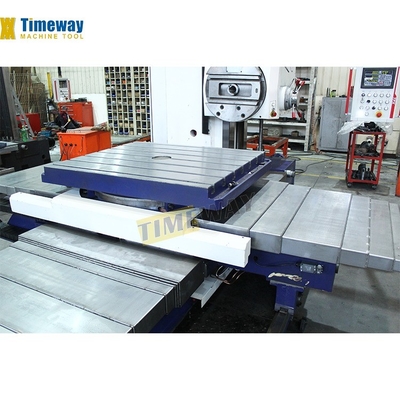

作業台 | サイズ | mm | 1100*960 | 1100*960 | 1250*1100 | |
マックス 荷重 | 体重 | 5000 | 5000 | 5000 | ||
Tスロットサイズ | mm | 22 | 22 | 22 | ||
Tスロット数 | 7 | 7 | 7 | |||
加工範囲 | X軸最大移動 | mm | 900 | 1250 | 1600 | |
Y軸 最大移動 | mm | 900 | 900 | 1200 | ||
Z軸 最大移動 | mm | 1400 | 1400 | 1400 | ||
W軸最大移動 (スピンドル) | mm | 600 | 600 | 600 | ||
U軸最大移動 (面向プレートスライド) | mm | 180 | 180 | 180 | ||
B軸の回転角 | ° | 360 | 360 | 360 | ||
スピンドル・クネターと作業台間の最小距離 | mm | 0 | 0 | 0 | ||
飼料 | スピード・トラバー X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
各スピンドル回転に対して軸の供給範囲 | mm/rev | 0.04-6/0.01-188 | 0.04-6/0.01-188 | 0.04-6/0.01-188 | ||
スピード範囲 ((X) | mm/min | - | - | - | ||

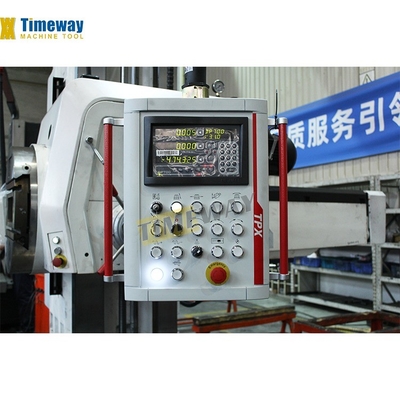

精度 | 線形測定読み取りの精度 (X/Y/Z軸) | mm | 0.005 | 0.005 | 0.005 | |
線形測定読み取りの精度 (B軸) | ° | 0.001 | 0.001 | 0.001 | ||
一般仕様 | サイズ (L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
機械の重量 | 体重 | 11500 | 13000 | 14000 | ||
アクセサリーの詳細:
標準アクセサリー | 選択用アクセサリー |
MT6 スピンドル (110mm) メートリック 80 スピンドル (130mm) 向きのプレート 退屈なツールホルダー 作業ランプ 水力系 潤滑ポンプ NEWALL X/Y軸DRO MITSUBISHI PLC コントロール CEマークの電気部品 レベルクイーンと基礎ボルト 操作ツール 操作説明書 | ISO50 (7:24) スピンドル NEWALL Z軸DRO 後ろ列 ターニング装置とギア |

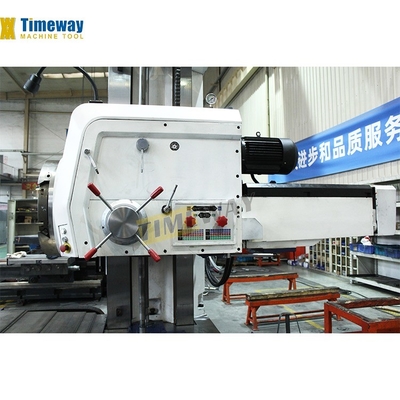

機械の詳細
