詳細情報 |
|||
| テーブルサイズ (mm): | 1100*960 | テーブル移動 (X) (mm): | 900 mm |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 900 mm | テーブル移動 (Z) (mm): | 1400mm |
| 軸数: | 4 | 移動 (W軸) (mm): | 600 mm |
| ビデオ出勤検査: | 提供 | 機械試験報告: | 提供 |
| 販売形態: | 普通の製品 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター、ギヤ | 定位精度 (X軸) mm: | 0.005 |
| 定位精度 (Y軸) mm: | 0.005 | 定位精度 (Z軸) mm: | 0.005 |
| スピンドル数: | 4 | スピンドル速度の範囲 (rpm): | 1800回転/m |
| タイプ: | 横軸 | 条件: | 新しい |
| CNCでもなくとも: | 普通の | 生産能力: | 150SETS/YEAR |
| 電圧: | 380V | サイズ (L*W*H): | 4910×2454×2750mm |
| 体重 (T): | 11.5 t | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 適用される産業: | 製造工場 |
| 展示室の場所: | エジプト,フランス,インドネシア,モロッコ,チリ,アルジェリア,南アフリカ,キルギスタン,日本,オーストラリア | スピンドル直径: | 110mm |
| スピンドルテーパー: | モールス文字6 | スピンドルマックス.トルク: | 1225N.m |
| スピンドルマックス.軸推力: | 12250N | スピンドル速度設定: | 22 |
| 紡錘の速度範囲: | 8~1000回転/分 | スピンドル メインモーターパワー: | 7.5kw |
| 向きプレート マックス.トルク: | 1960N.m | 面プレートの直径: | 600mm |
| 向きのプレート 速度範囲: | 4~200回転/分 | 港: | 中国港 |
製品の説明
製品説明

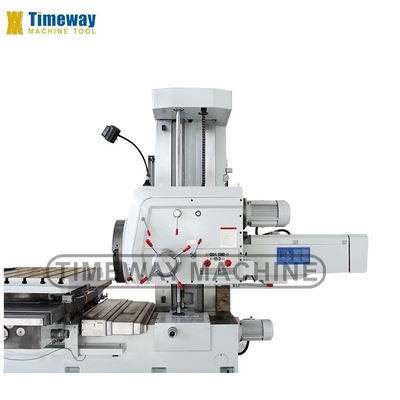

機械の概要
クラシックシリーズ水平フライスリングと掘削機械は,特に粗末と完成掘削だけでなく,
内部の穴を掘り,円筒形回転,放射性による溝を掘り出す.
面板スライドリストの供給.作業台の回転は,大きな作業部品のターンオーバーに適した4*90光学位置装置を使用
精密度DRO測定システムは,作業部品の座標と線状の要件を満たします.
内部の穴を掘り,円筒形回転,放射性による溝を掘り出す.
面板スライドリストの供給.作業台の回転は,大きな作業部品のターンオーバーに適した4*90光学位置装置を使用
精密度DRO測定システムは,作業部品の座標と線状の要件を満たします.
特徴:
1.高品質 スピンドル:3層メカニズムは回転精度が高く,3点支柱は高硬さと精度を提供します.
2.ユーザーフレンドリーなレイアウト:ハンキング操作パネルは,柔軟で便利な集中操作を提供します.
給餌速度
3.正確で安定した光学指針:作業台の4*90光学指針装置は,回転 boring のとき,高い位置付け精度と高精度を保証します.
1.高品質 スピンドル:3層メカニズムは回転精度が高く,3点支柱は高硬さと精度を提供します.
2.ユーザーフレンドリーなレイアウト:ハンキング操作パネルは,柔軟で便利な集中操作を提供します.
給餌速度
3.正確で安定した光学指針:作業台の4*90光学指針装置は,回転 boring のとき,高い位置付け精度と高精度を保証します.
4.エレクトル・ヒドロリック・インターロック:すべての動く部品には電動水力装置が搭載されています.一部だけ移動し,他の部位は自動的に固定されます.
5.ベッド:高品質の鋳造は,磨きと硬化ガイドウェイを特徴とする. 鋳造は,内側から強化されています
安定性
安定性
6.コントロールパネル:吊るし式やスイングアーム式で利用可能で,制御パネルは使いやすくて操作者の疲労を軽減します.
7.内部 設計: 簡単に設置し,安定し,精密で,油,冷却液,チップの侵入を防ぐため,完全に閉ざされた構造.
8柱:高品質の鋳物で作られ,地面と硬化されたガイドウェイで作られ,最適化された構造設計は簡単に組み立てをサポートします.
8柱:高品質の鋳物で作られ,地面と硬化されたガイドウェイで作られ,最適化された構造設計は簡単に組み立てをサポートします.
9保護カバー:高品質の鋼板を溶接して,優れた保護カバーを形成します.
10水力システム 圧力はリフレッシュバルブによって調整され,変速は回転バルブによって達成される.
11主要の速度は,ヘッドストック上のスイッチで制御され,様々な回転速度が可能です.
仕様 | 単位 | TPX-110B | ||
スピンドル | 直径 | mm | 110 | |
角型 | モールス文字6 | |||
マックス.トルク | N.m | 1225 | ||
最大軸推力 | N | 12250 | ||
スピード設定 | - | 22 | ||
スピード範囲 | rpm | 8から1000 | ||
メインモーター電源 | kw | 7.5 | ||
向きのプレート | マックス.トルク | N.m | 1960 | |
直径 | mm | 600 | ||
スピード範囲 | rpm | 4〜200 | ||
スピード設定 | - | 18 | ||
作業台 | サイズ | mm | 1100*960 | |
マックス 荷重 | 体重 | 5000 | ||
Tスロットサイズ | mm | 22 | ||
Tスロット数 | 7 | |||
加工範囲 | X軸最大移動 | mm | 900 | |
Y軸 最大移動 | mm | 900 | ||
Z軸 最大移動 | mm | 1400 | ||
W軸最大移動 (スピンドル) | mm | 600 | ||
U軸最大移動 (面向プレートスライド) | mm | 180 | ||
B軸の回転角 | ° | 360 | ||
スピンドル・クネターと作業台間の最小距離 | mm | 0 | ||
飼料 | スピード・トラバー X/Y/Z/W | mm/min | 2500 | |
各スピンドル回転に対して軸の供給範囲 | mm/rev | 0.04-6/0.01-188 | ||
スピード範囲 ((X) | mm/min | - | ||
精度 | 線形測定読み取りの精度 (X/Y/Z軸) | mm | 0.005 | |
線形測定読み取りの精度 (B軸) | ° | 0.001 | ||
一般仕様 | サイズ (L*W*H) | mm | 4910*2454*2750 | |
機械の重量 | 体重 | 11500 | ||
標準:
MT6 スピンドル (110mm)
メートリック 80 スピンドル (130mm)

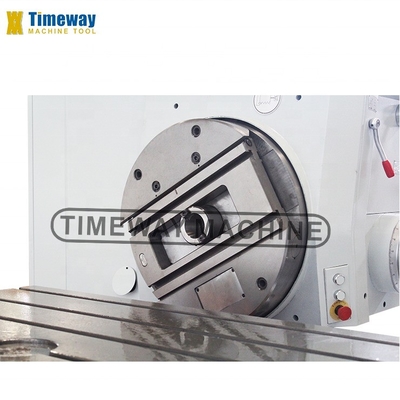

向きのプレート
退屈なツールホルダー
作業ランプ
冷却システム
水力系
潤滑ポンプ
潤滑ポンプ
NEWALL X/Y軸DRO
MITSUBISHI PLC コントロール
CEマークの電気部品
レベルクイーンと基礎ボルト
操作ツール
操作ツール
操作説明書
選択可能:
ISO50 (7:24) スピンドル
NEWALL Z軸DRO
後ろ列
ターニング装置とギア
