詳細情報 |
|||
| テーブル移動 (X) (mm): | 900 | 機械加工能力: | 中途半端 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 390 | テーブル移動 (Z) (mm): | 500 |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 60~1800回転/m |
| タイプ: | 普遍的な | スピンドルモーターの電源 (kW): | 4 |
| 電圧: | 380V | サイズ (L*W*H): | 2220×1660×2020 |
| 体重 (kg): | 2750 | 保証: | 2350 |
| 主要 な 売り物: | あくフライス盤を作動させること容易 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | テーブルサイズ: | 360×1500 |
| 縦走 (X): | 900 | 横断移動 (Y): | 390 |
| 垂直移動 (Z): | 500 | Tスロット: | 3/18/70 |
| 作業台の回転角: | ±360° | スピンドルの中心からテーブルまでの距離: | 220から720 |
| 横軸 スピンドル: | ISO40 | スピンドル速度 (ステップ): | 60~1800 (※2) |
| 機械の重量: | 2350 | 軸数: | 3 |
| 条件: | 新しい | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | スリランカ,ルーマニア,ナイジェリア,エジプト,米国,フィリピン | 基本構成要素: | 軸受け、モーター、ポンプ、ギヤ、PLCの圧力容器、変速機 |
| テーブル旅行（mm）: | 360×1500 | 港: | 中国港 |
製品の説明
製品説明

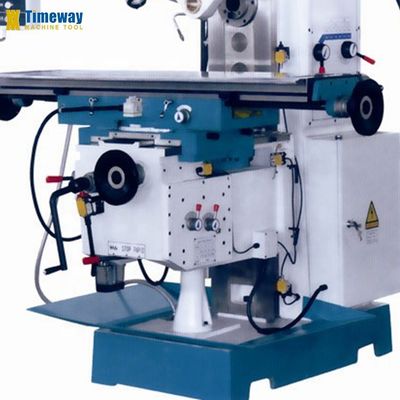

特徴:
--- フレッシングマシーンとは,固体構造の汎用フレッシングマシーンで,移動可能な腕と大きなブランキングエリアを備えています.
---すべての軸の大きな尺寸のガイドラインは絶対的な精度と安定性を保証します.
--- 非常に頑丈な機械床 高強度 HT-200 鋳鉄で 厚いリバー付き
--- 精密な地面ガイドラインで硬化された表面で,長期間の精度と耐磨性を保証します.
---フレーシングテーブルは,大きなセットアップエリア,長いX軸移動があり,水平に45°まで回転することができます.
--- 静かで精密なヘッドストック・ギアと硬化・接地・ギア

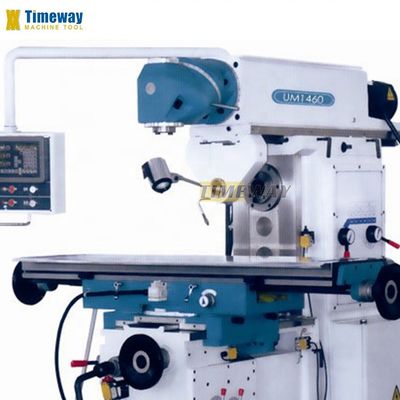

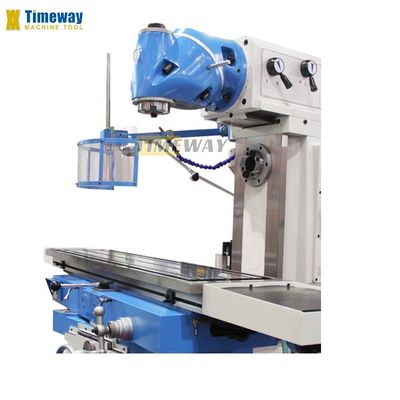

--- ユニバーサルカットヘッドは2つの平面で回転し,ほぼあらゆる空間角度設定を可能にします.
---垂直と水平のスピンドルはそれぞれ,最大加工力を確保するためのギアボックスと別々の駆動装置を有する.
--- ブロンズ型平面ベアリングの標準的な外側のアボアサポートは,水平スフィンダの長いフレーズアボアに対応します.
--- 作業台の迅速な位置付けとすべての軸の急速なフィードによる最小停止時間.
---操作者の最大限の快適さのために,位置指示器を組み込んだ旋回制御パネル.
---冷却液システムとチップトレイが付属しています.
---すべての軸の大きな尺寸のガイドラインは絶対的な精度と安定性を保証します.
--- 非常に頑丈な機械床 高強度 HT-200 鋳鉄で 厚いリバー付き
--- 精密な地面ガイドラインで硬化された表面で,長期間の精度と耐磨性を保証します.
---フレーシングテーブルは,大きなセットアップエリア,長いX軸移動があり,水平に45°まで回転することができます.
--- 静かで精密なヘッドストック・ギアと硬化・接地・ギア
--- ユニバーサルカットヘッドは2つの平面で回転し,ほぼあらゆる空間角度設定を可能にします.
---垂直と水平のスピンドルはそれぞれ,最大加工力を確保するためのギアボックスと別々の駆動装置を有する.
--- ブロンズ型平面ベアリングの標準的な外側のアボアサポートは,水平スフィンダの長いフレーズアボアに対応します.
--- 作業台の迅速な位置付けとすべての軸の急速なフィードによる最小停止時間.
---操作者の最大限の快適さのために,位置指示器を組み込んだ旋回制御パネル.
---冷却液システムとチップトレイが付属しています.

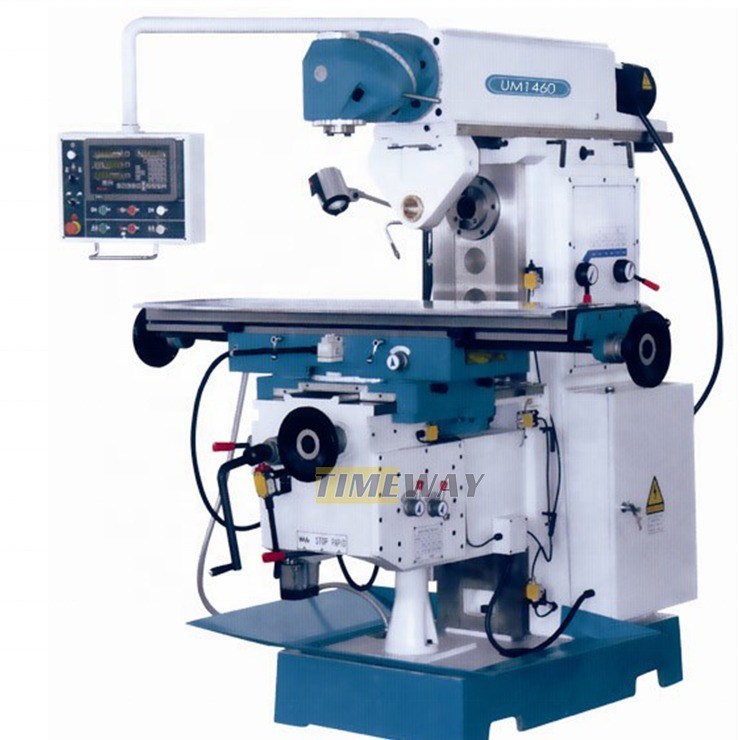

仕様 | ユニット | UM1460-1 |
テーブルサイズ | mm | 360×1500 |
縦走 (X) | mm | 900 |
横断移動 (Y) | mm | 390 |
垂直移動 (Z) | mm | 500 |
ラム旅行 | mm | 460 |
Tスロット | mm | 3/18/70 |
負荷能力 | 体重 | 500 |
垂直のスピンドルの中心から柱までの距離 | mm | 220から720 |
垂直のスピンドル鼻からテーブルまでの距離 | mm | 170~670 |
横軸のスピンドルの中心からテーブルまでの距離 | mm | 30〜510 |
横軸のスインドル中心からラムまでの距離 | mm | 150 |
X軸の供給速度 | mm/min | 30-600 (八) |
Y軸の給電速度 | mm/min | 22〜410 (8) |
Z軸の供給速度 | mm/min | 15-220 (8) |
X軸の高速供給速度 | mm/min | 1800 |
Y軸の高速供給速度 | mm/min | 1200 |
Z軸の高速供給速度 | mm/min | 600 |
垂直スフィンダの角型 | ISO40 | |
垂直スピンドル速度 (ステップ) | rpm | 60~1800 (※2) |
横軸のスピンドルコーナー | ISO50 | |
縦軸のスピンドル速度 (ステップ) | rpm | 40~1300年 (12) |
テーブル回転角度 | 士45° | |
ミールヘッドの回転角 | 360° | |
メインモーター電源 | kw | 4 (V) 3 (H) |
X/Y軸の電源モーターの電源 | kw | 1.1 |
冷却液のモーターパワー | kw | 0.09 |
純重量 | 体重 | 2350 |
機械の寸法 (LxWxH) | mm | 2220×1660×2020 |
標準アクセサリー: | 選択用アクセサリー: |
Ÿ 引くバー Ÿ 冷却液システム Ÿ チップトレイ Ÿ 作業ランプ Ÿ 潤滑システム Ÿ 道具と道具箱 Ÿ 操作説明書 | Ÿ 2/3軸のデジタル読み取り Ÿ 58個セット Ÿ 機械のシール Ÿ スピンドル保護具 Ÿ テーブル保護具 Ÿ 分裂する頭 Ÿ 回転テーブル Ÿ 袖を縮める |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
