詳細情報 |
|||
| テーブル移動 (X) (mm): | 600 mm | 機械加工能力: | 重荷 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 260のmm | テーブル移動 (Z) (mm): | 3000のmm |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 115〜1750回転/m |
| タイプ: | 普遍的な | スピンドルモーターの電源 (kW): | 1.5 |
| 電圧: | 顧客の要求 | サイズ (L*W*H): | 1660×1340×2130mm |
| 体重 (kg): | 1350 | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | 顧客の要求 | テーブルサイズ: | 280×1120mm |
| テーブル旅行: | 600/260/300mm | 縦の紡錘の速度: | 115-1750rpm (8) |
| 横軸のスピンドル速度: | 40~1300回転 (※2) | スピンドルテーパー: | MT4 (V); ISO40 (H) |
| 紡錘旅行: | 120mm | ヘッド旋回装置: | ±45° |
| 軸数: | 2 | 条件: | 新しい |
| 展示室の場所: | ケニア,コロンビア,ルーマニア,南アフリカ,ウクライナ,オーストラリア,イタリア,ブラジル,インドネシア,ロシア | 適用される産業: | 製造工場,その他 |
| 基本構成要素: | 軸承,モーター,ギア,エンジン,その他 | テーブル旅行（mm）: | 600/260/300mm |
| 港: | 中国港 | ||
製品の説明
製品説明
特徴:

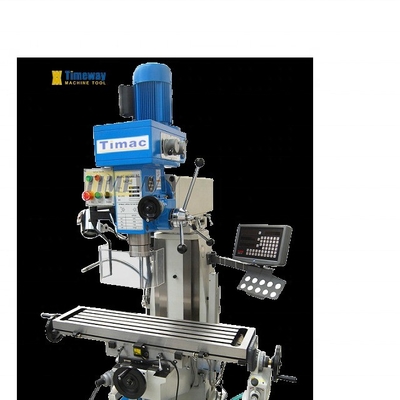

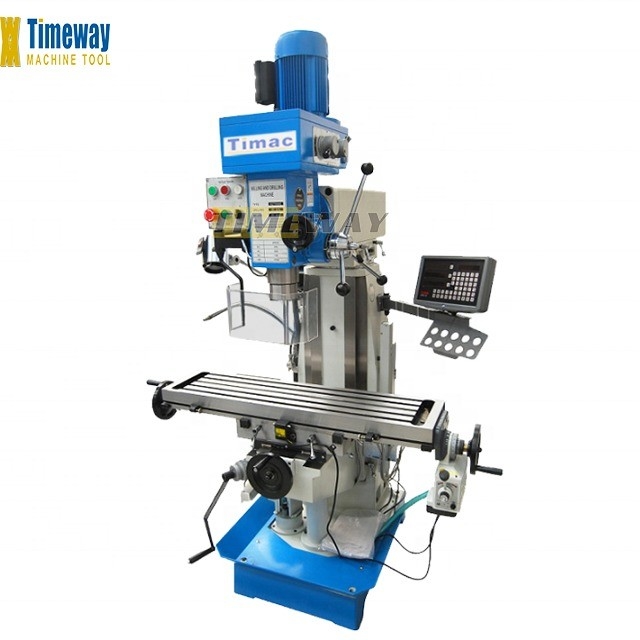

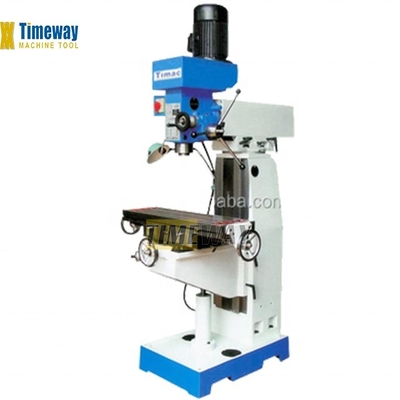

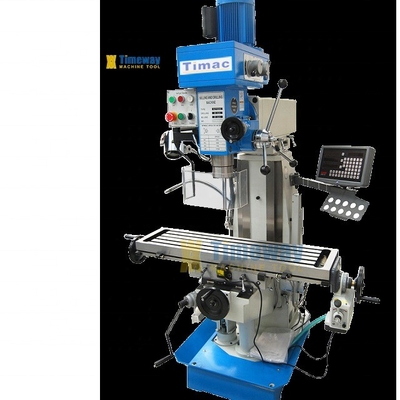

1. フレーシング・ドリリング・マシン
2ベルトとギアの両方のドライブが利用できます.
3MD300,MD500: スピンドル自動フィードアクティオn
3MD300,MD500: スピンドル自動フィードアクティオn
モデル | ユニット | MD100 | MD200 | MD300 | MD400 | MD500 | |
MD100H | MD200H | MD300H | |||||
スピンドル・コーナー | ISO30,R8 (V),ISO30 (H) | ISO30,R8,MT4 (V),ISO30 (H) | ISO40 (V),ISO30 (H) | MT4 (V),ISO40 (H) | ISO40 (V),ISO40 (H) | ||
スピンドルからテーブルまでの距離 | mm | 70〜420 | 70〜420 | 90〜420 | 90〜410 | 110〜410 | |
スピンドル速度 | r.p.m | (8)230〜1825 (V), (8)60〜1350 (H) | (8) 115-1750 (V), (8) 60-1350 (H) | (8)90-2000, (8)60-1350 (H) | (8) 115-1750 ((V), (12) 40-1300 ((H) | (8) 115-1750 ((V), (12) 40-1300 ((H) | |
スピンドル移動 | mm | 120 | 120 | 120 | 120 | 120 | |
オートフィードの最大掘削能力 | mm | 50 | 50 | 50 | 50 | 50 | |
頭を回す | ±45° | ±45° | ±45° | ±45° | ±45° | ||
テーブルサイズ | mm | 800×240 | 800×240 | 800×240 | 1120 ((1200) x280 | 1120 ((1200) x280 | |
テーブル移動 (縦/横/垂直) | mm | 400/230/350 | 400/230/350 | 400/230/350 | 600/260/300 | 600/260/300 | |
T スロット (No./幅/距離) | mm | 3/14/60 | 3/14/60 | 3/14/60 | 3/14/70 | 3/14/70 | |
メインモーター | kw | 0.85/1.5 (V),1.5 (H) | 0.85/1.5 (V),1.5 (H) | 1.5 (V) 2.2 (H) | 0.85/1.5 (V) 2.2 (H) | 2.2 (V) 2.2 (H) | |
総寸法 | mm | 1290×1220×2100 | 1290×1220×2100 | 1290×1220×2100 | 1660×1340×2130 | 1660×1340×2130 | |
N.W. / G.W. | 体重 | 800/900,850/1000 | 800/900,850/1000 | 820/900,870/1000 | 1250/1350 | 1300/1380 年 | |
x/z軸の高速速度 | mm/min | 4000/6000 | |||||
x 軸の最大移動 | mm | 300 | |||||
ツール・ポストの作業位置 | V4 / V6 / H6 | ||||||
インデックスする時間 | s | 2.4 (V4) 2.2 (V6) 1.6 (H6) | |||||
繰り返しをインデックスする | mm | 0.008 | |||||
ツールの棒の大きさ | mm | 25 | |||||
尻尾の羽の直径 | mm | 85 | |||||
尾根羽の移動 | mm | 150 | |||||
尾根の羽根の穴 | モース文字 | モース文字 5 | |||||
作業部品の精度 | IT6IT7 | ||||||
表面の荒さ | μm | ラ16 | |||||
主電源 | kW | 7.5 | |||||
床の重量 | 体重 | 2600/2900/3200/3600/4000 | |||||
総寸法 (長さ×幅×高さ) | mm | 2380/2610/2860/3430/3910×1340×1750 | |||||
• 医療機関 冷却液システム • 油 を 集める プレート• 作業ランプ • ローター ハンドル を 上げ • ドリルチャック • ミールコレット • 引いたり • 機械のネジ • 鍵 • スイッチ • 中袖 ・操作マニュアル (英語版) | • 3 軸 DRO 固定キット 58個 • 回転テーブル • 分裂 し た 頭 • 変頻モーター • ユニバーサル フリースヘッド |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
