詳細情報 |
|||
| テーブル移動 (X) (mm): | 150 | 機械加工能力: | 重荷 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 670 | テーブル移動 (Z) (mm): | 670 |
| スピンドルテーパー: | ISO50 | スピンドル速度の範囲 (rpm): | 35 - 1345 回転/m |
| タイプ: | 普遍的な | スピンドルモーターの電源 (kW): | 7.5 |
| 電圧: | 必要 と し て | サイズ (L*W*H): | 3.3 × 2.38 × 2.75m |
| 体重 (kg): | 7300 | 保証: | 1年 1年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| テーブルサイズ: | 2100×500mm | Tスロット: | 4/20/100mm |
| マックス 作業部品の重量: | 2000KG | X/Y/Z軸線旅行: | 1500/670/670mm |
| スピンドル速度: | 35~1345rpm (12ステップ) | パワー: | 7.5kw |
| Ｙ軸旅行: | 670mm | Z軸旅行: | 670mm |
| 軸数: | 2 | 条件: | 新しい |
| 適用される産業: | 建築材料の店,機械の修理店,その他 | 展示室の場所: | ルーマニア,オーストラリア,トルコ,フランス,ドイツ,ベトナム,ブラジル,ロシア,タイ |
| 基本構成要素: | 軸承,モーター,その他 | テーブル旅行（mm）: | 1500×670×670 |
| 港: | 中国港 | ||
製品の説明

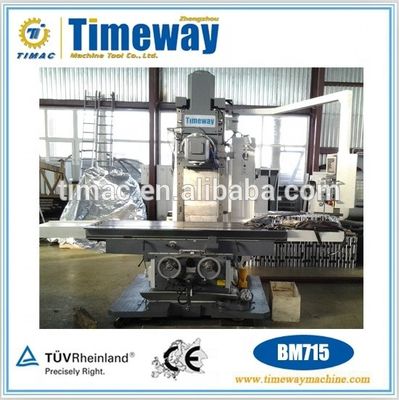

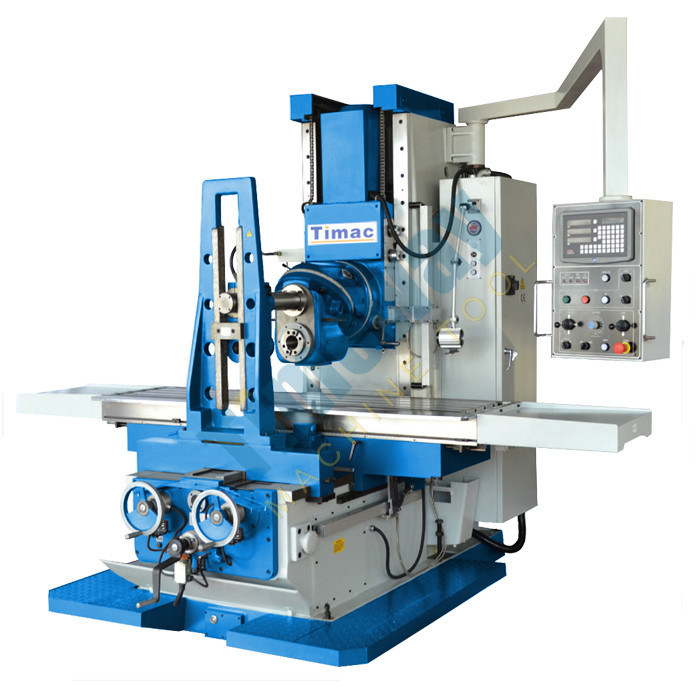

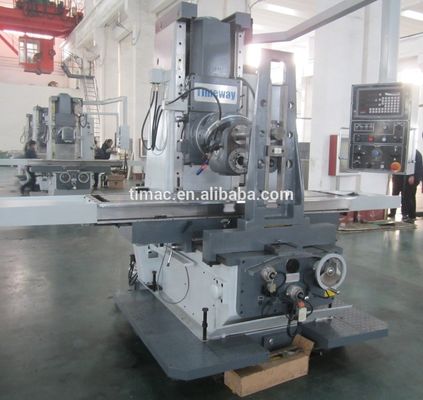

床型 ユニバーサルフレーシングマシン
BM715
特徴:

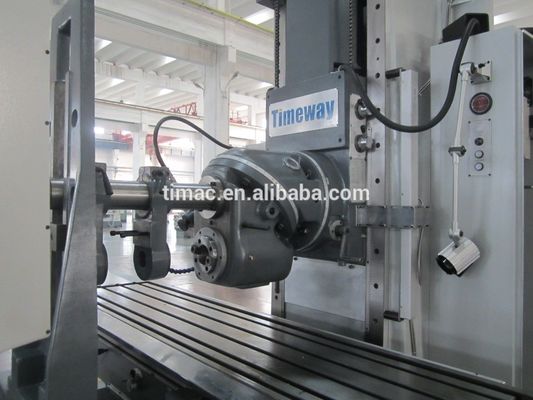

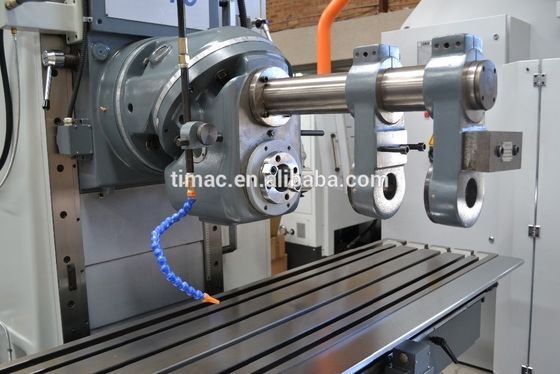

• ISO50 スピンドルコーナー付きのユニバーサルフレーシングヘッド
横向きに回転するユニバーサルヘッド
歯車駆動 スピンドル速度は12ステップ 35-1345rpm
• 7.5kW/10hp メインスピンドルモーター
X,Y,Z軸のサーボ制御給餌モーターは,応答,精度,および一貫した給餌を保証します.
X,Y,Z軸のセルボ制御電源配送
円滑で正確な動作を保証するX軸,Y軸のボールスクリュー
• X,Y,Z軸で制御される高速供給サーボ
硬化された作業台と滑り台
硬さを最大化するために,X軸,Z軸の平方構造スライド
• 2100 x 500mm の大きなスロット式作業台
• 高品質の鋳造により強度が向上し,変形が最小限に抑えられます

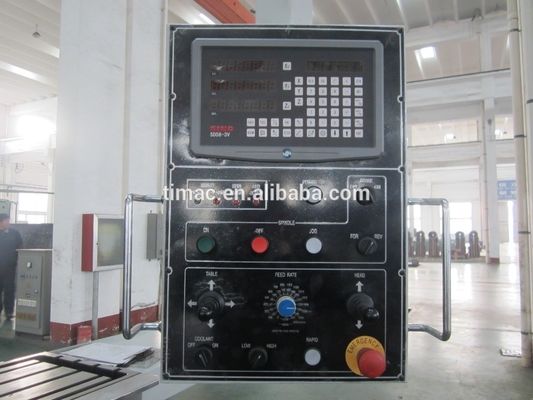

• 質の高い電気と過負荷防止 簡単にアクセスできる囲み
• トークを最大化するために高/中性および低ギア選択レバー
• 操作者の安全性を高めるため,手動の膝のハンドルにマイクロスイッチを設置します.
X,Y,Z軸の0.02mmのメトリックダイヤルグラデーション
作業台の両端にテーブルトレイを設置する.
クラッチのハンドホイール X,Y軸
•冷却液システムとハロゲンライトが含まれています.
• オートマティックオイル潤滑ポンプと貯水池
• 道具箱 と 操作 手帳
技術パラメータ:
| 仕様 | BM715 |
| テーブルサイズ | 2100×500mm |
| スピンドルテーパー | ISO50 |
| 縦方向移動 (X軸) | 1500mm |
| 横移動 (Y軸) | 670mm |
| 垂直移動 (Z軸) | 670mm |
| スライドの種類 | 平方 (Y & Z) |
| スピンドルからテーブルへ | 670mm |
| 喉の深さ (最大) | 610mm |
| テーブル電源の種類 (X,Y,Z軸) | サーボドライブ |
| 縦軸と横軸 (X軸とY軸) | 20 ~ 1800mm/min |
| 縦軸と横軸 (X軸とY軸) | 3700mm/min |
| 垂直フード (Z軸) | 10 ~ 900mm/min |
| 垂直速 (Z軸) | 1750mm/min |
| テーブルTスロットサイズ | 20mm |
| 作業テーブル負荷能力 | 2000kg |
| スピンドル速度 垂直/水平 | 12 (35-1345rpm) |
| モーターパワー | 7.5kW / 10hp |
| 床 空間 必要 | 4925 x 2380mm |
| 総身長 | 2750mm |
| 体重 (純) | 7300kg |
標準装備品:
引列 1セットISO50 フレッシングチャック 1セットISO50 ミリング・アバー 1セット横軸の磨き台1本7中袖1枚ツールボックス 1本オイル・ガン"枚基礎ボルト 6セット内部の六角鍵 1本 (各)双端のフレンチキー 2本1セットを支える水平式フレスリング・アバー操作説明書精度試験リスト
