詳細情報 |
|||
| テーブル移動 (X) (mm): | 1000 | 機械加工能力: | 中途半端 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 320 | テーブル移動 (Z) (mm): | 400 |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 60~1800回転/m |
| タイプ: | 普遍的な | スピンドルモーターの電源 (kW): | 2.2 |
| 電圧: | 顧客の要求に応じて | サイズ (L*W*H): | 2220×1790×2360mm |
| 体重 (kg): | 2650 | 保証: | 12ヶ月 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | テーブルサイズ: | 1250×360mm |
| 垂直移動: | 400mm | 負荷能力: | 400キロ |
| 横軸のスピンドル速度: | 60~1800rpm (12ステップ) | 縦の紡錘の速度: | 70~7200rpm (16ステップ) |
| スピンドルテーパー: | ISO50 (H) ISO40 (V) | 経緯的移動: | 1000mm |
| 十字旅行: | 320mm | 保証期間: | 1年 |
| 機械の種類: | ヴェリタル | 軸数: | 3 |
| 条件: | 新しい | 展示室の場所: | ルーマニア,マレーシア,オーストラリア,トルコ,ベトナム,インドネシア |
| 適用される産業: | 服装店,建材店,機械修理店,製造工場,建設業,広告会社,その他 | 基本構成要素: | モーター,その他 |
| テーブル旅行（mm）: | 1000/320/400 | 港: | 中国港 |
製品の説明

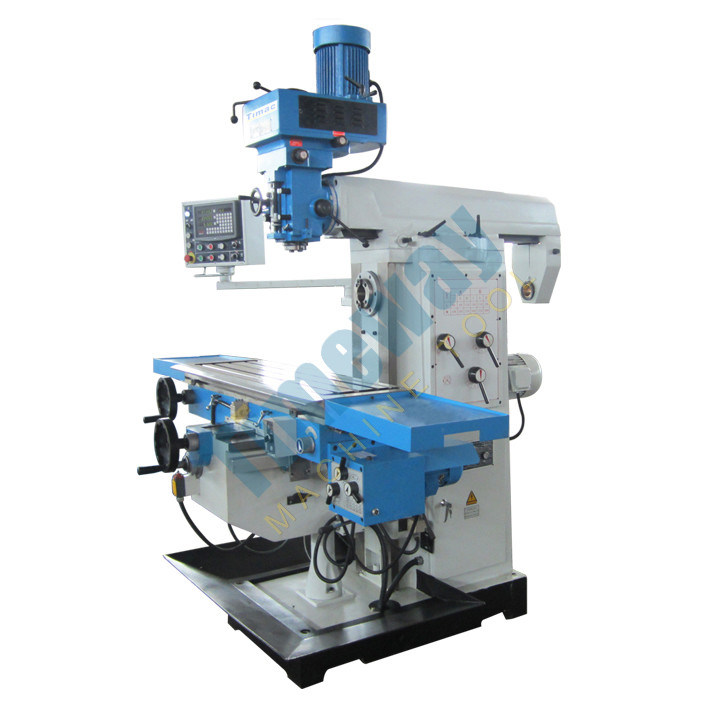

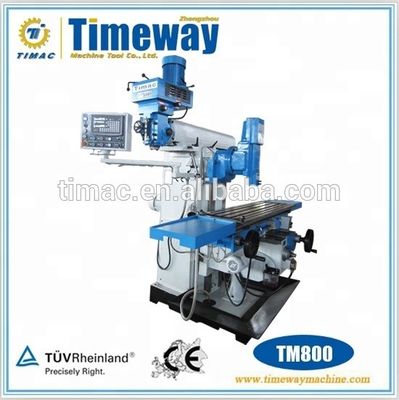

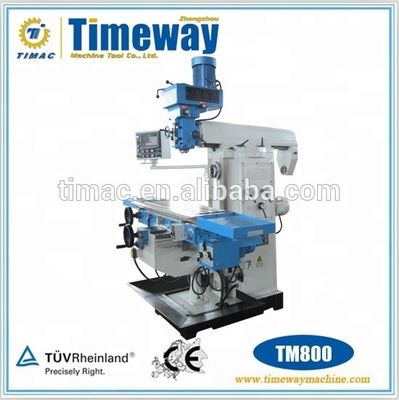

360 x 1250mm テーブルサイズ / ユニバーサル ラジアルフレッシングマシン
TM500 TM600 TM700 TM800
特徴:
1. 硬化された,粉砕されたテーブル表面
2X軸,Y軸の自動フィード,Z軸の自動上昇とダウンテーブル;
3スピンドル・ハッシュ・タップ,自動3速
4. 頭部を右から左に90°回転させ,前から後ろに45°傾ける.(TM500)
5測定の表示付きの掘削深さ停止
6. 高安定性を持つ長方形の柱ガイド方法(TM600,TM700,TM800)
パラメーター:
| モデル | ユニット | TM500 | TM600 | TM700 | TM800 |
| テーブルサイズ |
| 320×1250 | 320×1250 | 320×1250 | 360 x 1250 |
| スピンドル・コーナー | ISO40 (V) ISO40 (H) | ISO40 (V) ISO40 (H) | ISO40 (V) ISO40 (H) | ISO40 (V) ISO50 (H) | |
| 羽の直径 | mm | 95 | 120 | 120 | 120 |
| スピンドルからテーブルまでの距離 | mm | 9 ± 0-370 | 90〜490 | 90〜490 | 135~535 |
| 水平からの距離 スピンドルからテーブルへ | mm | 0-280 | 0〜400 | 0〜400 | 230 |
| スピンデールから列までの距離 | mm | 200から700 | 200から700 | 200から700 | 200から700 |
| スピンドル速度 (ステップ) | r.p.m | (16)80-5440 (V) (12)40〜1300 (H) | (16) 70-7200 (V) (12) 40~1300 (H) | (16) 70-7200 (V) (12) 40~1300 (H) | (16) 70-7200 (V) (12) 60~1800 (H) |
| スピンドル移動 | mm | 127 | 145 | 145 | 145 |
| 羽の餌 (ステップ) | mm | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| オートフィードの最大掘削能力 | mm | 10
| |||
| 頭を回す (右から左へ) | ±90° | ||||
| 頭を傾ける (前から後ろへ) | ±45° | - | - | - | |
| テーブル移動 ((長さ/横/垂直) | mm | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| X,Y軸の給餌速度 | mm/min | 22-555 | |||
| X軸,Y軸 急速供給速度 | mm/min | 1080 | |||
| 軸Z 急速上昇速度 | mm/min | 590 | |||
| Z 軸 急速な電力の上昇 | w | 750 | 750 | 750 | 1100 |
| 作業部品の最大重量 | 体重 | 300 | 300 | 300 | 400 |
| T スロット (No./幅/距離) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
| メインモーター | kw | 2.2 (V) 2.2 (H) | 3.75 (V) 2.2 (H) | 3.75 (V) 2.2 (H) | 5.5 (V) 4 (H) |
| X,Y軸自動駆動モーター | w | 750 | |||
| 冷却液ポンプの電力を | w | 40 | 40 | 40 | 90 |
| 総寸法 | mm | 1700×1500×2150 | 1700×1500×2270 | 1780×1500×2270 | 2220×1790×2360 |
| N.W. / G.W. | 体重 | 1450/1600 | 1550/1650年 | 1650年から1750年 | 2450/2650 |
***標準項目:
5HP 台湾製 ステップポリー型フレーシングヘッド ミル・チャック&コレット 引引棒 機械ネジ 横軸ミールアバー 冷却液システム 作業ランプ テーブルエレベーターモーター 収束パネル,中部袖,上げ回転ハンドル,オイル収集プレート,操作説明書 (英語版)
***オプション項目:
3軸DRO; 5HP台湾製 変速式 (ステップレス) 式フレスヘッド; 空気動力引き出力バー; 58pcsクランプキット; ユニバーサル分割ヘッド; 回転テーブル
