詳細情報 |
|||
| テーブル移動 (X) (mm): | 1500 | 機械加工能力: | 重荷 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 670 | テーブル移動 (Z) (mm): | 670 |
| スピンドルテーパー: | ISO50 | スピンドル速度の範囲 (rpm): | 35 - 1345 回転/m |
| タイプ: | 普遍的な | 電圧: | 380V 50Hz |
| サイズ (L*W*H): | 3300×2380×2750mm | 体重 (kg): | 7300 |
| 保証: | 12ヶ月 | 主要 な 売り物: | 高精度 |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 色: | Opitional | テーブルサイズ: | 2100×500mm |
| Tスロット: | 4-20〜100mm | マックス 作業部品の重量: | 2000KG |
| X/Y/Z軸線旅行: | 1500/670/670mm | 紡錘の速度範囲: | 35~1345rpm (12ステップ) |
| 機械の種類: | 床型フレスリング機 | パワー: | 7.5kw |
| 軸数: | 3 | 条件: | 新しい |
| 適用される産業: | 服装店,建材店,機械修理店,製造工場,建設工事,その他 | 展示室の場所: | アルゼンチン アルジェリア ルーマニア マレーシア トルコ イタリア ドイツ ペルー ロシア タイ |
| 基本構成要素: | モーター、エンジン、他 | 港: | 中国港 |
製品の説明

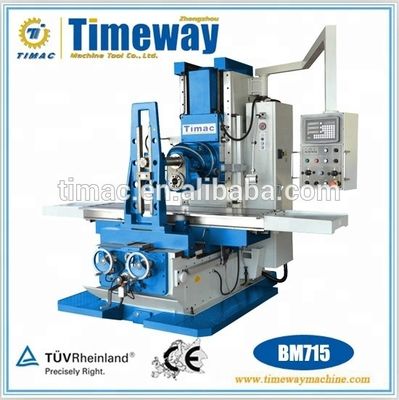

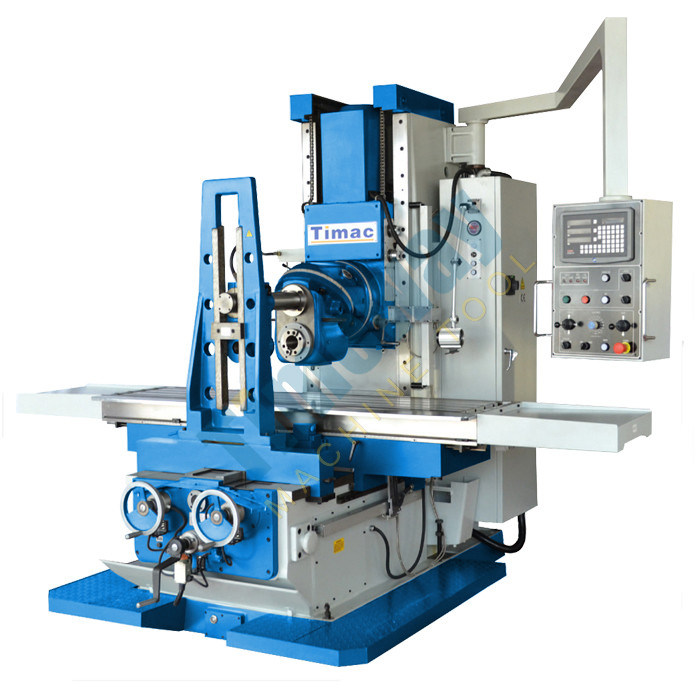

大型床型ユニバーサルフレーシングマシン
BM715
特徴:
- X,Y,Z軸のサーボフィードモーターは応答,精度,一貫したフィードを保証します.
- 操作者の安全性を高めるために,手動膝のハンドルのマイクロスイッチ.
- ツールボックスと操作マニュアル
- 円滑で正確な操作を保証するX軸,Y軸のボールスクリュー
- 冷却液システムとハロゲンライトも含まれます
- X軸とZ軸をスライドして 硬さを最大化します
- クラッチハンドホイール X,Y軸
- オートマティックオイル潤滑ポンプと貯水池

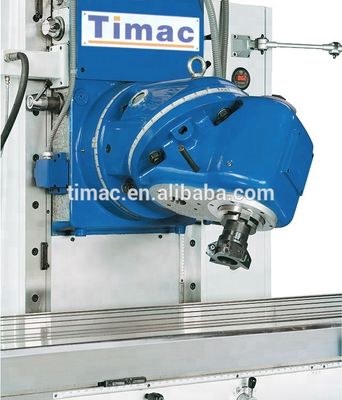

- ユニバーサルヘッドを水平位置に回す
主な構造の紹介
- 大型機械床,広い列,そして高い固有重量 - 大型部品の機械加工のためのパワーパッケージと重用チップ除去能力.
- 高級 鋳鉄 で 製造 さ れ た 極めて 頑丈 な 大型 の 箱 柱 の 設計 は,最適 な 作業 結果 を 得る ため の 堅い 基礎 を 提供 し て い ます.
- 超広いガイドウェイは,高い負荷で最大限の安定性と精度を保証します.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- スピンドル速度は40~1600rpm
- 無限変数線形とクロスフィード
- 操作者が理想的に位置づけられる長伸縮腕の制御パネル
技術パラメータ:
| 仕様 | BM715 | |
| テーブル | テーブルサイズ | 2100×500 mm |
| T スロット番号/幅/距離 | 4-20〜100mm | |
| テーブルの最大負荷 | 2000kg | |
| 加工範囲 | 縦方向移動 (X軸) | 1500mm |
| 横移動 (Y軸) | 670mm | |
| 垂直移動 (Z軸) | 670mm | |
| メインスピンドル | スピンドル・コーナー | ISO507 について24 |
| スピンドル速度ステップ | 12ステップ,40~1600rpm ((60HZ) 12ステップ,35-1345rpm ((50HZ) | |
| スピンドル軸から柱面までの距離 | 610mm | |
| スピンドルノースからテーブル表面までの距離 | 0~670mm | |
| 飼料 | 縦/横の餌 | 20~1800mm/min (変数値) |
| 垂直フード | 10~900 mm/min (変数値) | |
| 縦/横高速速度 | 3500mm/min | |
| ラピッド・トラヴァース垂直 | 1750 mm/min | |
| モーターパワー | メインモーター | 7.5 kw |
| フードモーター | 2 kw | |
| 頭部用の上げモーター | 2 kw | |
| 冷却液モーター | 550W | |
| ほか | パッケージの寸法 | 2280×2280×2820mm |
| 総寸法 | 3300×2380×2750mm | |
| 西北/西南 | 7300/8000kg | |
標準装備:
• 医療機関ISO50 フライスチャックセット (8個) • 医療機関ISO50 フリース・アバー (φ40mm)

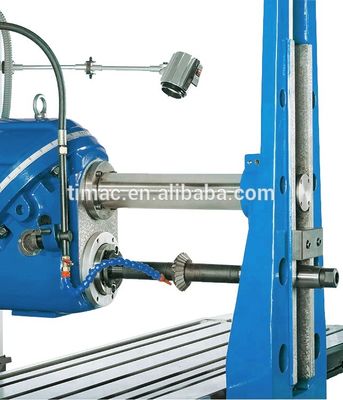

• 医療機関横軸のフレーズアバー (φ32mm) • 医療機関横軸のフレーシング・アバーサポート;
• 医療機関引くバー;• 医療機関724 収縮袖;
• 医療機関クォーツランプ• 医療機関道具箱;
• 医療機関オイル・ガン;• 医療機関基礎ボルト;
• 医療機関内部の六角鍵;• 医療機関双頭式フレンチキー;
• 医療機関CE標準の電気部品;• 医療機関操作マニュアル (英語版);
選択用アクセサリー:
• 3軸DRO; • X&Y軸のボールローリングリードスクリュー
機械の横 200mm ユニバーサル分割頭
•回転テーブル 500mm • スピンドル保護 (眼保護)
