詳細情報 |
|||
| テーブル移動 (X) (mm): | 1000 | 機械加工能力: | 中途半端 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 368 | テーブル移動 (Z) (mm): | 450 |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 65 - 4500回転/m |
| タイプ: | 垂直,ターレットフレーシングマシン | 電圧: | 顧客の要求に応じて |
| サイズ (L*W*H): | 1800 x 2016 x 2180mm | 体重 (kg): | 2350 |
| 保証: | 1year、1year | 主要 な 売り物: | 高精度 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| CNCでもなくとも: | 普通の | 販売後サービス: | オンラインサポート |
| フライス盤: | 工作機械 | パワー (kW): | 3.75 |
| X軸移動: | 1000mm | Y軸移動: | 380mm |
| Z軸移動: | 430mm | 軸数: | 2 |
| 条件: | 新しい | 適用される産業: | 製造工場 |
| 展示室の場所: | マレーシア,カナダ,トルコ,ドイツ,ブラジル | テーブル旅行（mm）: | 1000x368x450 |
| 基本構成要素: | ほか | 港: | 中国港 |
製品の説明

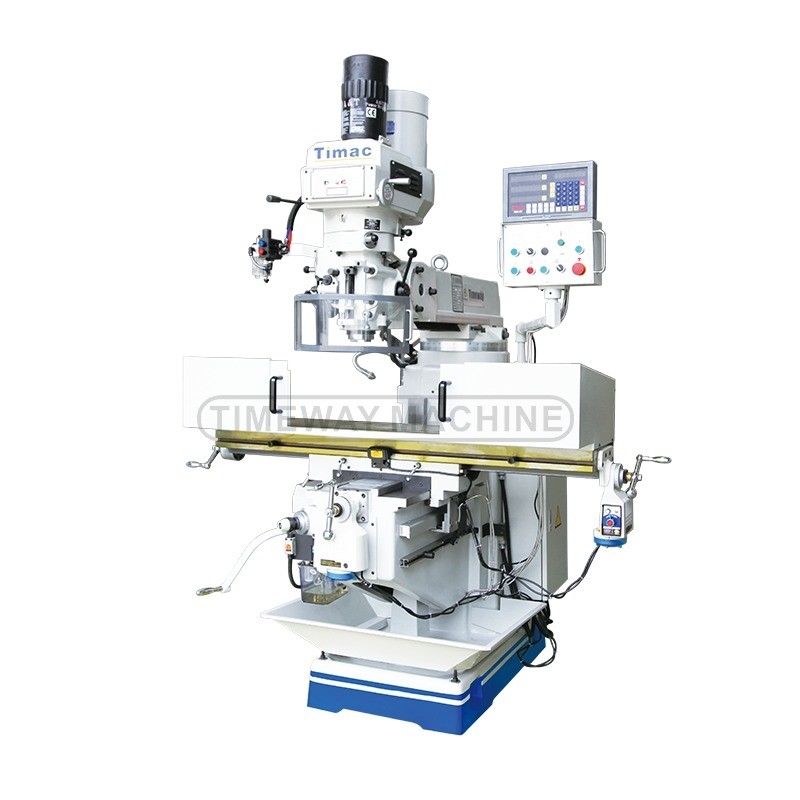

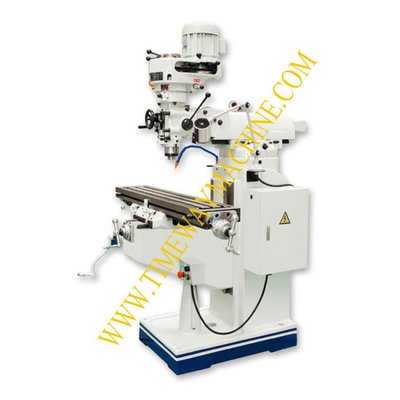

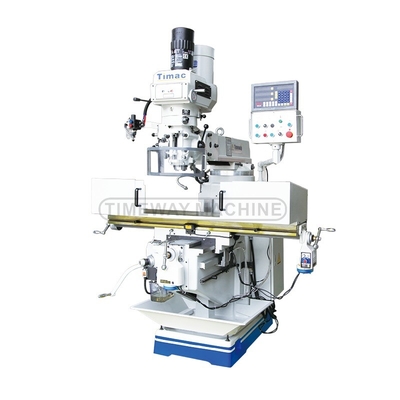

垂直ターレフレーシングマシン
垂直ターレフレーシングマシン
| モデル | ユニット | M230A | M230B | M250 | M250A | M250B | M250U | M250C | M250D | M300 | M300A | M330 | M330A | |
| テーブルサイズ | mm | 230×1067 | 254×1270 | 250×1270 | 254×1270 | 305×1370 | 330×1370 | |||||||
| 230×1246 | 254×1370 | 254×1370 | 305×1500 | 330×1500 | ||||||||||
| 長距離旅行 | mm | 650 / 840 | 850 / 950 | 770 | 850 / 950 | 870 / 1000 | 840 / 1000 | |||||||
| 横断旅行 | mm | 305 | 420 | 400 | 420 | 380 | 368 | |||||||
| 垂直移動 | mm | 400 | 420 | 400 | 420 | 430 | 450 | |||||||
| Tスロット番号とサイズ | mm | 3 × 16 | ||||||||||||
| ラム旅行 | mm | 312 | 470 | 500 | ||||||||||
| スピンドルからテーブルまでの距離 | mm | 0-415 | 0-405 | 0-350 | 0-450 | |||||||||
| スピンドルホールのコーナー | 標準:R8 オプション:ISO30/ISO40 | 標準:ISO40 | ||||||||||||
| スピンドル移動 | mm | 127mm | ||||||||||||
| スピンドル速度 | r.p.m | スタンダード:ステップ16速さ 50HZ: 65-4500 60HZ: 80-5440 | ||||||||||||
| 選択可能:変速 65-4500 | 選択可能:変速: 65-3750 | |||||||||||||
| オート 羽の餌 | mm/r | 3つのステップ: 0.04 (0.0015") / 0.08 (0.003) / 0.15(0.006) | 3つのステップ: 0.04 (0.0015") / 0.08 (0.003) / 0.15 (0.006) | |||||||||||
| スピンドルモーター | kw/HP | 2.25kW / 3HP | 3.75kw / 5HP | 3.75kw / 5HP | ||||||||||
| 頭を回す | 90° | |||||||||||||
| 頭を傾ける | 45° | 修正する | 45° | 修正する | 45° | 修正する | ||||||||
| パッケージの寸法 | 1つ | mm | "400×1476×2030" | 1516×1550×2080 | 1566×1650×2080 | 1800×2016×2180 | ||||||||
| 2つ目 | mm | 1450×1570×2080 | 1650×1790×2170 | 1720×1800×2175 | 1800×2200×2180 | |||||||||
| 3つ目 | mm | 1450×2180×2080 | 1650×2285×2235 | - | - | |||||||||
| 総重量 | 体重 | 1100 | 1160 | 1550 | 1380 | 1420 | 1650 | 1590 | 1590 | 1700 | 1750 | 2300 | 2350 | |
特徴:
M230A:
*Y軸とZ軸の両方に55°のダブル・ドブテールガイド・ウェイが採用されている.
* 柱の両側で強化肋骨を採用
作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
M230B:
*Z軸ではダブル・55°・ドブテイル・ガイド・ウェイ,Y軸では直角・ガイド・ウェイが採用されている.
* 柱の両側で強化肋骨を採用
作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
M250A:
*Y軸とZ軸の両方に55°のダブル・ドブテールガイド・ウェイが採用されている.
座席のガイドウェイはTFウェアラブル素材で覆われています
作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
M250B:
*Z軸ではダブル・55°・ドブテイル・ガイド・ウェイ,Y軸では直角・ガイド・ウェイが採用されている.
座席のガイドウェイはTFウェアラブル素材で覆われています
作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
M250:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています.
M250C:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています
* 5HP フリースヘッドモーターとペン直径は100mmです.
固定構造は,アダプターなしでミールヘッドを接続するために使用されます.
M250D:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています
5HPフレスヘッドモーターとペン直径は100mmです.
M250U:
*Y軸とZ軸で直角的なガイドライン
*X,Y軸は自動フィードギアボックスを採用する; フィードモーター: 250w; フィードレート: 15, 23, 33, 48, 78, 114, 166, 257;
作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
M300:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています
* 5HP フリースヘッドモーターとペン直径は100mmです.
*作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
*Z軸は高速リフティングモーターを採用します.
M300A:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています
* 5HP フリースヘッドモーターとペン直径は100mmです.
*作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
*Z軸は高速リフティングモーターを採用します.
固定構造は,アダプターなしでミールヘッドを接続するために使用されます.
M330:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています
* 5HP フリースヘッドモーターとペン直径は100mmです.
*作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
*Z軸は高速リフティングモーターを採用します.
* スーパーセール構造
M330A:
*Y軸とZ軸で直角的なガイドライン
座席のガイドウェイはTFウェアラブル素材で覆われています
* 5HP フリースヘッドモーターとペン直径は100mmです.
*作業台の表面と3軸のガイドウェイは硬化され,精密に磨かれる.
*Z軸は高速リフティングモーターを採用します.
* スーパーセール構造
固定構造は,アダプターなしでミールヘッドを接続するために使用されます.

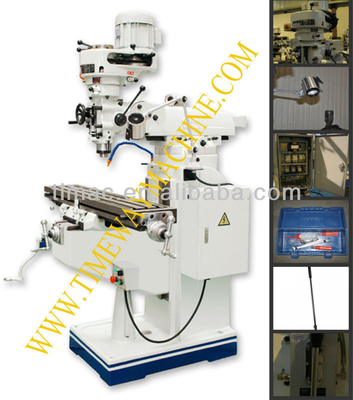

***標準装備品:
引棒,電気箱,作業灯,手動オイルポンプ,ツール&ツールボックス
***選択用アクセサリー:
デジタル読み取りシステム (DRO), マシンバイズ,電源供給ユニット,ギアボックス電源供給,クランプキット,ISO40コレットチャック,R8コレットチャック,オイル収集プレート,プラスチックスプラッシュガード,冷却システム
