詳細情報 |
|||
| テーブル移動 (X) (mm): | 1000 | 機械加工能力: | 中途半端 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 300 | テーブル移動 (Z) (mm): | 410 |
| スピンドルテーパー: | nt40 | スピンドル速度の範囲 (rpm): | 30〜1500回転/m |
| タイプ: | 垂直 | 電圧: | 要求として |
| サイズ (L*W*H): | 2327×1792×2000ミリ | 体重 (kg): | 3500 |
| 保証: | 1年 | 主要 な 売り物: | 高い 生産性 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | 機械の種類: | ユニバーサル・スピーベル・ヘッド・フレーシング・マシン |
| 作業台のサイズ: | 1320×320mm | 最高。積載量: | 体重は550kg |
| 縦の紡錘の速度: | 52~1400rpm (12ステップ) | 横軸のスピンドル速度: | 30~1500rpm (約18ステップ) |
| スピンドルテーパー: | 7:24 | X軸旅行: | 800MM |
| Ｙ軸旅行: | 300mm | Z軸 移動: | 410mm |
| 軸数: | 3 | 条件: | 新しい |
| 展示室の場所: | アルジェリア,南アフリカ,ウクライナ,キルギスタン,マレーシア,オーストラリア,カナダ,フランス,ブラジル,ペルー | 適用される産業: | 建設材料の店,機械の修理店,製造工場,食品と飲料の工場,建設工事,食品と飲料の店,その他 |
| 基本構成要素: | 軸承,モーター,ギアボックス,その他 | 港: | 中国港 |
製品の説明

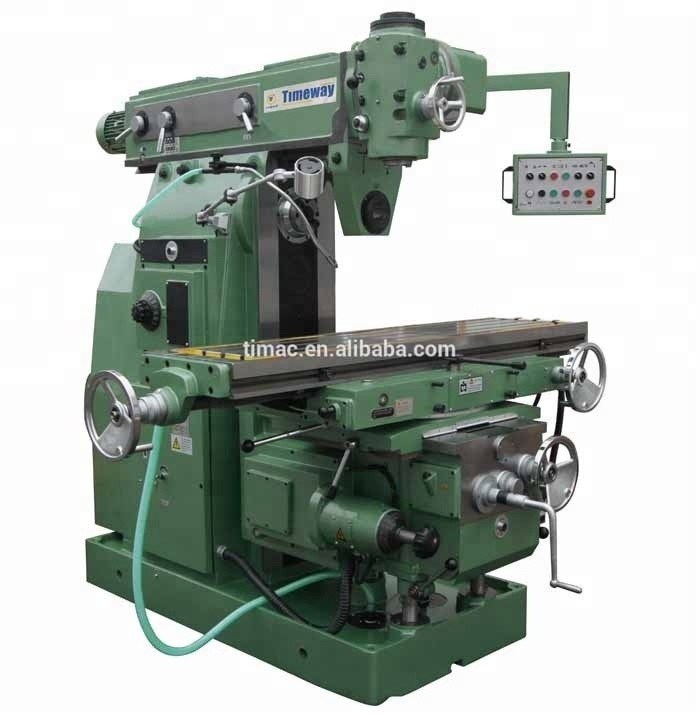

旋回式フレーシングヘッド付き,膝型ユニバーサルフレーシングマシン
USN320 USN420
特徴:
このシリーズユニバーサル・フレーシング・マシン 1台旋回式フレーシングヘッド柔らかい 柔軟な 柔らかい 柔らかい 柔らかいスウィーブルフレーシング方向の動きにマッチするヘッドハッシュ,またそれは,磨き bevel,掘削,reamingまたは微細な掘削と傾斜の浅い穴を処理するために使用することができます.
1.異なる顔面のフレーズカット,シリンダ式フレーズカット,サイドフレーズカット,アングルフレーズカットと形状フレーズカット,ドリル,掘削カット,機械は平面加工に適しています斜面,スロット,任意の角度で穴,ギア,様々な作業部品
2適応した分割頭や回転テーブルなどのオプションアクセサリーで,機械は汎用的な加工に適用できます.
メカニカルクラッチで動き方向が変わります機械部品や電気部品を保護し,使用期間を延長するための磁気クラッチの代わりに機械クラッチ.
3.完全な冷却液と潤滑システム
4.DROはオプションです
技術パラメータ:
| 仕様 | ユニット | USN320 | USN420 |
| 容量 | |||
| 作業台 (幅×長さ) | mm | 1320×320 | 1800×420 |
| Tスロット | mm | 3×18 | 3×18 |
| t スロット間の距離 | mm | 80 | 90 |
| 作業台の最大負荷負荷 | 体重 | 550 | 800 |
| 旅行 | |||
| X軸 (手動/パワー) | mm | 800/780 | 1200/1180 |
| Y軸 (手動/パワー) | mm | 300/280 | 360/3500 |
| Z軸 (手動/パワー) | mm | 410/400 | 470/450 |
| スピンドル | |||
| 垂直スフィンダルの穴の角型 |
| 7:24ISO40# | 7:24イソ40# |
| 横軸のスピンドルホール・コーナー |
| 7:24ISO50# | 7:24ISO50# |
| 垂直スフィンダルの穴の直径 |
| Φ20 | Φ20 |
| 横軸のスフィンダルの穴の直径 |
| Φ29 | Φ29 |
| 垂直なスフィンダの前ベアリング直径 |
| Φ95 | Φ95 |
| 横軸のスピンドル前軸径 |
| Φ100 | Φ100 |
| 垂直のスピンドル速度ステップ |
| 12 | 12 |
| 垂直回転範囲 | r/min | 52~1400 | 52~1400 |
| 横軸のスピンドル式ステップ |
| 18 | 18 |
| 横軸のスフィンダリング範囲 | r/min | 30〜1500 | 30〜1500 |
| 飼料 | |||
| フード速度ステップ |
| 18 | 18 |
| 給餌速度範囲:長度X | mm/min | 15~750 | 22-1100 |
| 給餌速度範囲:クロスY | mm/min | 15~750 | 22-1100 |
| フード速度範囲:垂直Z | mm/min | 5.7-280 | 8.3-410 |
| 速食範囲:長度X | mm/min | 2250 | 2400 |
| 速食範囲:クロスY | mm/min | 2250 | 2400 |
| スピードフィード範囲:垂直 z | mm/min | 844 | 900 |
| 電源 | |||
| メインモーター電源 | kw | 7.5 | 11 |
| メインモーターの回転速度 | r/min | 960 | 960 |
| フードモーターパワー | kw | 1.5 | 3 |
| フードモーターの回転速度 | r/min | 960 | 1420 |
| 冷却液ポンプの電力を | kw | 0.12 | 0.12 |
| 冷却液ポンプの回転速度 | 1分間 | 2760 | 2760 |
| 垂直フレーシングヘッドのモーターパワー | kw | 3 | 3 |
| 垂直フレスヘッドモーターの回転速度 | r/min | 1420 | 1420 |
| ほか | |||
| マックス.テーブルの回転角度 |
| ±45° | ±45° |
| ユニバーサルフレーシングヘッドの回転角 |
| 360° | 360° |
| 横軸のスピンドル面から作業台までの距離 | mm | 30~440 | 30〜500 |
| 横軸のスピンドルの中心から腕までの距離 | mm | 155 | 201 |
| 垂直のスピンドル面から水平のスピンドルの中心までの距離 | mm | 15~95年 | 60〜140 |
| 垂直スフィンダの垂直移動 | mm | 80 | 80 |
| 機械の寸法 | mm | 2327×1792×2000 | 2522×2262×2210 |
| 機械の重量 | 体重 | 3500 | 5300 |
