詳細情報 |
|||
| テーブル移動 (X) (mm): | 800 | 機械加工能力: | 軽量 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 300 | テーブル移動 (Z) (mm): | 350 |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 40〜1300回転/m |
| タイプ: | 普遍的な | スピンドルモーターの電源 (kW): | 2.2 |
| 電圧: | 380V/50Hz | サイズ (L*W*H): | 1700*1500*2150 |
| 体重 (kg): | 1800 | 保証: | 1年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 2年 | テーブルサイズ: | 1250*320mm ((1500*320mm) |
| テーブル移動 (X/Y/Z): | 800*300*350mm | Tスロット (No/Width/Pitch): | 3/14/70mm |
| テーブルの最大重量: | 300キロ | ガイドウェイタイプ (X/Y/Z): | デブテール/長方形/長方形 |
| スピンドル速度: | 40~1300rpm (12ステップ) | スピンドルテーパー: | ISO40 (H) ISO40 (V) |
| テーブルの揺れ角: | 45° ((左と右) | 体重: | 1550/1800kg |
| パワー: | 2.2kW | 軸数: | 2 |
| 条件: | 新しい | 適用される産業: | 衣料品店,建材店,製造工場,食品・飲料工場,農場,小売業,建設業,エネルギー・鉱業,広告会社 |
| 展示室の場所: | ケニア,アルゼンチン,韓国,UAE,南アフリカ,ウクライナ,イタリア,ドイツ,インドネシア,パキスタン | 基本構成要素: | モーター、ギヤ |
| テーブル旅行（mm）: | 800*300*350mm | 港: | 中国港 |
製品の説明

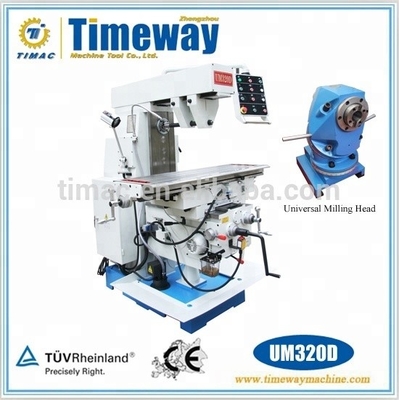

横向きの普遍的なフレーズ機 (通常のミラー)

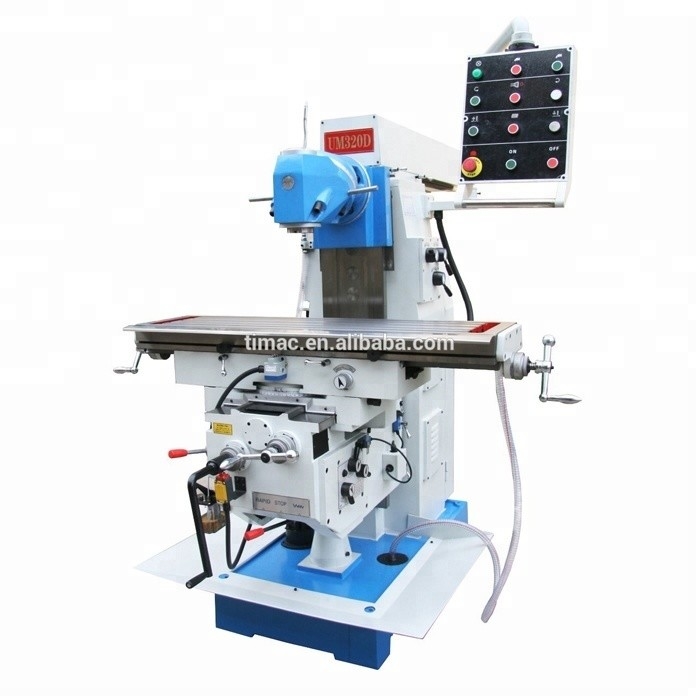

UM320D
主な見通し
製品説明
特徴:
- 頑丈で重い機械フレームで 証明された膝と柱のデザイン
- 自動速速ギアボックスの3軸すべて
- 2つのハンガーで装備され,切断の安定性を確保します.
- 作業台は ± 45° 回転し,傾斜切断が可能である.
- 標準装備にはチップトレイ,冷却液システム,中央潤滑システム (手動または電動) が含まれる.
- Y/Z軸の直角導体,高い安定性 X軸のドブテール導体,すべての導体とギアが硬化され,磨かれている.
- 中央操作パネルは操作を容易にし,デジタル読み取りはオプションです.
技術パラメータ
| 仕様 | UM320D |
| スピンドル・コーナー | ISO40 (V); ISO40 (H) |
| 垂直のスピンドル鼻からテーブルまでの距離 | 0-390mm |
| 横軸のスピンドル中央線からテーブルまでの距離 | 0-280mm |
| 垂直のスピンドルの中央線から列までの距離 | 465mm |
| 横軸のスピンドル中央線からラーム底までの距離 | 160mm |
| スピンドル速度範囲 | 12ステップ 40~1300回転/m |
| フレーシングヘッドの回転角 | ±360° |
| テーブルサイズ (L×W) | 1250×320mm (1500×320mm) |
| テーブル移動 (X/Y/Z) | 600 ((800)/300/350mm (1100/300/350mm) |
| 表 横軸・横軸 (X/Y) | 8ステップ 22-555mm/min |
| テーブルの垂直供給 (Z) | 8ステップ,17~190mm/min |
| X,Y軸の高速出力速度 | 1080mm/min |
| Z軸の高速供給速度 | 590mm/min |
| フードモーターパワー | 750W |
| 作業台の最大負荷 | 300kg |
| テーブルTスロット (番号/幅/ピッチ) | 3/14/70mm |
| Z軸の導路タイプ | 直角形 |
| Y 軸の導路タイプ | 直角形 |
| X 軸の導路タイプ | 鳩尾 |
| メインモーター電源 | 2.2kw |
| 総寸法 (L×W×H) | 1700×1500×2150mm |
| パッケージサイズ (一組/二組) | 1680×1600×2250mm/2300×1600×2250mm |
| N.W/G.W (セット) | 1650/1800kg |

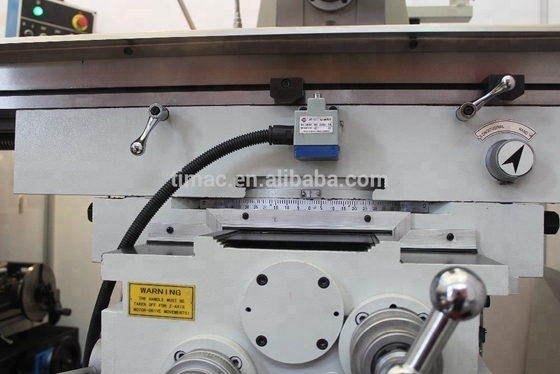

詳細な画像
工場 の 実態

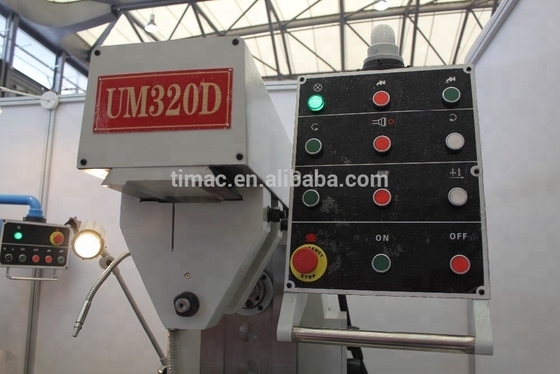

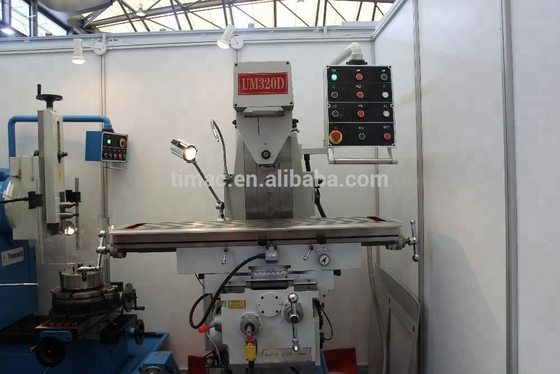

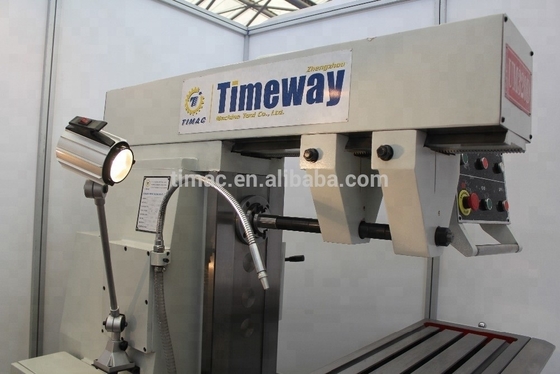

機械は上海で中国CNC機械ツールフェア2016 ((CCMT2016) に展示されました.
CCMT2016 で顧客と話す
