詳細情報 |
|||
| テーブル移動 (X) (mm): | 600 | 機械加工能力: | 重荷 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 300 | テーブル移動 (Z) (mm): | 280 |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 80 - 5440 |
| タイプ: | 垂直 | スピンドルモーターの電源 (kW): | 2.2 |
| 電圧: | クライアントの要求で | サイズ (L*W*H): | 1700*1500*2150mm |
| 体重 (kg): | 1600 | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 保証後のサービス: | オンラインサポート |
| 地元サービス 場所: | ルーマニア,南アフリカ,ブラジル,インドネシア,ロシア | CNCでもなくとも: | 普通の |
| 販売後サービス: | オンラインサポート | フライス盤: | 工作機械 |
| パワー (KW): | 2.2 (V) 2.2 (H) | 体重 ((kg): | 1600 |
| 展示室の場所: | ルーマニア,南アフリカ,ブラジル,インドネシア,ロシア | 軸数: | 3 |
| 条件: | 新しい | 適用される産業: | 製造工場 |
| テーブル旅行（mm）: | 600×300×280 | 港: | 青島港 |
製品の説明

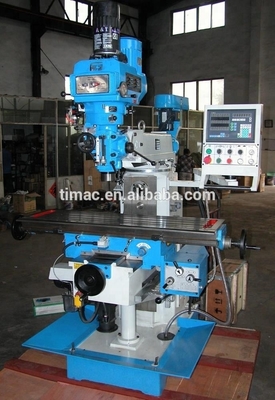

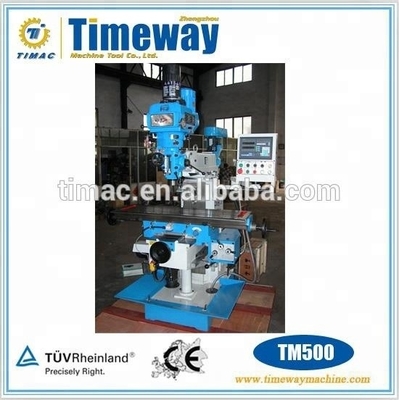

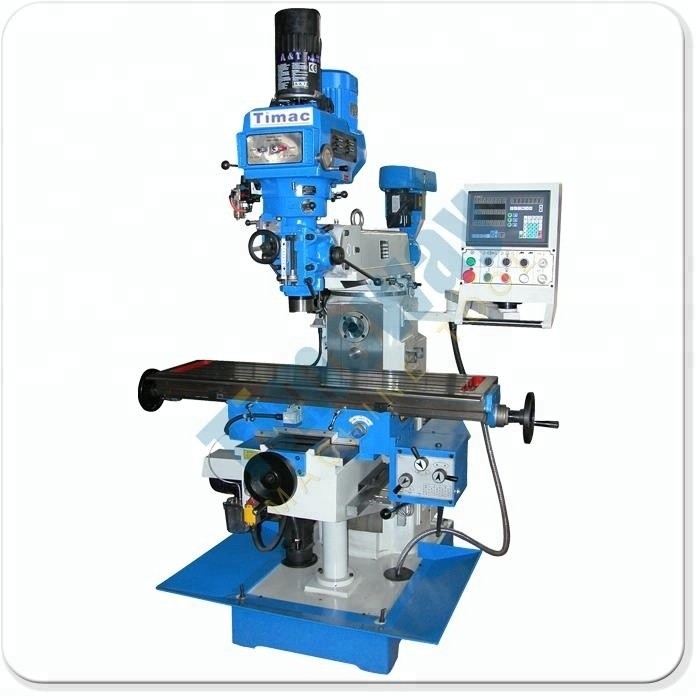

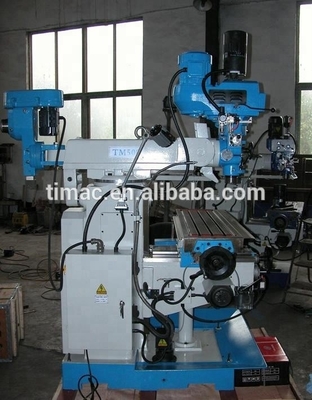

H/Vヘッド自動給餌ターレットフレッシングマシンTM500
特徴:
ターレットフレーシングマシン

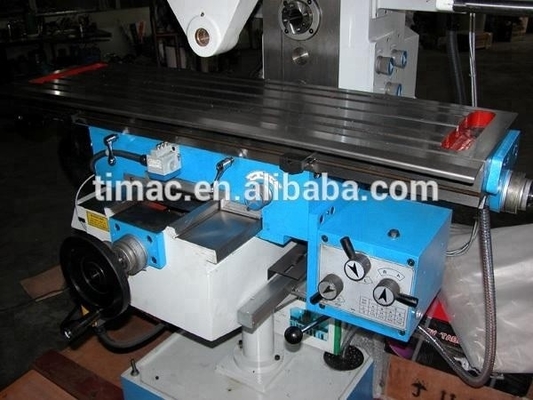

1. 硬化された,粉砕されたテーブル表面
2X軸,Y軸の自動フィード,Z軸の自動上昇とダウンテーブル;
3スピンドル・ハッシュ・タップ,自動3速

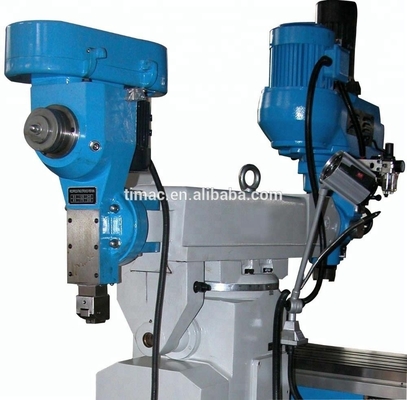

4. 頭部を右から左に ±90°回転させ,前から後ろに ±45°傾ける (TM500)
5測定の表示付きの掘削深さ停止
6高い安定性を持つ長方形の柱ガイドウェイ (TM600,TM700,TM800)
パラメーター:
モデル | ユニット | TM500 | TM600 | TM700 | TM800 |
テーブルサイズ | mm | 320×1250 | 320×1250 | 320×1250 | 360 x 1250 |
スピンドル・コーナー
| ISO40 (V) ISO40 (H) | ISO40 (V) ISO40 (H) | ISO40 (V) ISO40 (H) | ISO40 (V) ISO50 (H) | |
羽の直径 | mm | 95 | 120 | 120 | 120 |
スピンドルからテーブルまでの距離 | mm | 9 ± 0-370 | 90〜490 | 90〜490 | 135~535 |
水平からの距離 スピンドルからテーブルへ | mm
| 0-280 | 0〜400 | 0〜400 | 230 |
スピンデールから列までの距離 | mm | 200から700 | 200から700 | 200から700 | 200から700 |
スピンドル速度
| r.p.m
| 16 ステップ 80-5440 (V) (12ステップ) 40〜1300 (H)
| 16 ステップ 70-7200 ((V) (12ステップ) 40〜1300 (H)
| 16 ステップ 70-7200 ((V) (12ステップ) 40〜1300 (H)
| 16 ステップ 70-7200 ((V) (12ステップ) 60~800 (H)
|
スピンドル移動 | mm | 127 | 145 | 145 | 145 |
羽飼料
| mm
| 3ステップ 015,0.08,0.25 | 3ステップ 04,0.08,0.15 | 3ステップ 04,0.08,0.15 | 3ステップ 04,0.08,0.15 |
オートフィードの最大掘削能力 | mm
| 10 | 10 | 10 | 10 |
頭を回す (右から左へ) | ±90° | ±90° | ±90° | ±90° | |
頭を傾ける (前から後ろへ) | ±45° | ||||
テーブル移動 ((長さ/横/垂直) | mm
| 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
X,Y軸の給餌速度 | mm/min | 22-555 | 22-555 | 22-555 | 22-555 |
X軸,Y軸 急速供給速度 | mm/min | 1080 | 1080 | 1080 | 1080 |
軸Z 急速上昇速度 | mm/min | 590 | 590 | 590 | 590 |
Z 軸 急速な電力の上昇 | w | 750 | 750 | 750 | 1100 |
作業部品の最大重量 | 体重 | 300 | 300 | 300 | 400 |
T スロット (No./幅/距離) | mm | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
メインモーター | kw | 2.2 (V) 2.2 (H) | 3.75 (V) 2.2 (H) | 3.75 (V) 2.2 (H) | 5.5 (V) 4 (H) |
X,Y軸自動駆動モーター | w | 750 | 750 | 750 | 750 |
冷却液ポンプの電力を | w | 40 | 40 | 40 | 90 |
総寸法 | mm | 1700×1500×2150 | 1700×1500×2270 | 1780×1500×2270 | 2220×1790×2360 |
N.W. / G.W. | 体重 | 1450/1600 | 1550/1650年 | 1650年から1750年 | 2450/2650 |
***標準:
5HP 台湾製 ステップポリー型フライリングヘッド ミル・チャック&コレット 引引棒 機械ネジ 横軸のフライリングアバー 冷却液システム 作業ランプ テーブルエレベーターモーター 収束パネル レンチ鍵盤中部袖,上げ回転ハンドル,オイル収集プレート,操作説明書 (英語版)
***選択可能:
3軸のDRO
5HP 台湾製 変速式 (ステップレス) 式 フレーシングヘッド
空気電源抽出バー
58個セット 固定キット
ユニバーサル・ディバイディングヘッド
回転テーブル
パッケージ: 木製パレット&プラスチックカバー (標準)
複合板ケース (オプション)
パッケージのサイズ:
ケースに1枚1枚 114x122x222CMN.W./G.W: 850/1050KGS
ケースに2枚114×122×222CMN.W./G.W: 1700/1900KGS
装填されたコンテナ:3セット / 20'GP
