詳細情報 |
|||
| 適用される産業: | 機械修理工房,製造工場 | 展示室の場所: | イタリア,フランス,インドネシア,アルジェリア,ルーマニア,ウズベキスタン,マレーシア,オーストラリア |
|---|---|---|---|
| ビデオ出勤検査: | 提供 | 機械試験報告: | 提供 |
| 販売形態: | 普通の製品 | 基本部品の保証: | 1 年 |
| 基本構成要素: | PLC,エンジン,モーター | 条件: | 新しい |
| CNCでもなくとも: | CNC | 電圧: | 380V/50Hz |
| サイズ (L*W*H): | 15500×2100×1900mm | 体重 (kg): | 8000 |
| パワー (kW): | 2.2 | 主要 な 売り物: | オートマティック |
| 保証: | 1 年 | 色: | 顧客に従って要求しなさい |
| 磨き直径範囲: | 100-500mm | マックス 磨き深さ: | 1000〜15000mm |
| スピンドルの中心の高さ: | 350mm | マックス 磨き深さ: | 6000mm |
| 販売後サービス: | オンラインサポート | 機能: | メタル・ディープ・ホール・ホーニング |
| CNCシステム: | 台湾・デルタ | 機械の種類: | 横の構造 |
| 港: | 中国港 | ||
製品の説明
水平式重用CNCシリンダー深穴磨き機
DHK-350 DHK-500 DHK-800
主な見通し
概要
機械の概要
- シリーズCNC深穴磨き機は,深穴磨きと磨きのための専用マシンです. 主に精密部品の精密加工のために,高精度で高効率の理想的な深穴加工機です.
- 機械の修正バージョンタイプは,異なる要求に応じて設計することができます. 国内外で先進的な経験を吸収して,この機械は,タイミングの正確な制御を実現することができます.生産過程における位置付けと定量化高性能のアブラシブと自動磨き機の開発により,磨きの応用範囲はますます広がります.
主役
性能と特徴
- 機械は,固定作業部件,磨き頭回転および回転モードを採用.それは,特に,水力シリンダーなどの非回転作業部件の加工のために,広範なアプリケーションを持っています.空気シリンダー輪軸とフレンズプレートなど
- 作業台は,V型サポートとチェーンロックによって固定されます. 機械は,磨き時間まで設定して,自動操作を実現するためにプログラムすることができます.互換周波数と磨き距離. 量産または単一のメンテナンス生産に適しています. 機械は,人間機械インターフェイスタッチスクリーンで台湾デルタ制御システムを選択します.
- 表面の荒さはRa0.2μmまで,丸さは0.03mm未満で,穴容量はIT7以上である.
- 特殊な油を使用することで,作業面はほとんど変形せず,優れた表面仕上げで,より高いサイズと幾何学精度に対応します.精密な内部穴と長い穴の重要な加工方法です効率が高く
- 油石の表面に交差した質感があり,潤滑剤フィルムの保護に役立ち,砂が埋め込まれないようにします.したがって使用寿命は長くなります.

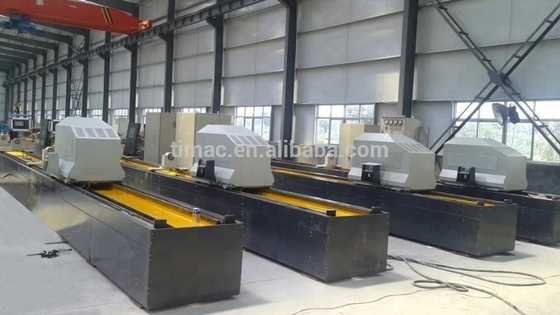

実際の部分グラフ
主な構造:ベッドボディ,ホーニングヘッドボックス,電気キャビネット,操作パネル,V型クランプ装置,保護ガード,ホーニングバーのガイドホイール,線形ガイドレール.
仕様表
テクニカルパラメータ
| 仕様 | 単位 | DHK-350 | DHK-500 | DHK-800 |
| 磨き直径範囲 | mm | Φ80〜Φ350 | Φ100〜Φ500 | Φ350〜Φ800 |
| マックス 磨き深さ | mm | 1000〜15000 | 1000〜15000 | 1000〜15000 |
| スピンドルの中心の高さ | mm | 350 | 500 | 650 |
| 磨き棒箱のスピンドル速度範囲 | r/min | 20-200 ((ステップレス) | 10-250 (ステップレス) | 20~250 (足跡なし) |
| 作業用品の固定ダイア | mm | Φ100〜Φ420 | Φ100〜Φ650 | Φ400-Φ1000 |
| 車両の回転速度範囲 | m/min | 1-20 (ステップなし) | 1-20 (ステップなし) | 1-20 (ステップなし) |
| 冷却ポンプ流量 | L/分 | 100 | 150 | 200AB 50 |
| 冷却システムの油タンク容量 | L について | 300 | 300 | 500 |
| 磨き頭膨張圧 | MPa | 0.3-4 (変数) | 0.3-4 (変数) | 0.3-4 (変数) |
| 磨き棒箱のスピンドルモーターパワー | kw | 11 (ACサーボ) | 11 (ACサーボ) | 15 (ACサーボ) |
| 互換モーターパワー | kw | 5.5 (ACサーボ) | 4.5 (ACサーボ) | 5.5 (ACサーボ) |
| 固定・拡張モーター 磨き頭の力 | kw | 0.75 (ACサーボ) | 0.75 (ACサーボ) | 0.75 (ACサーボ) |
| 冷却ポンプの電源 | kw | 2.2 | 2.2 | 2.2 |
詳細な画像
梱包 と 輸送
- まず防水布で包装され その後木製のケースで
- 部品を少し取り下ろし 木製のケースに詰め込む必要があります
- 顧客の要求に応じて,私たちは異なるパッケージングを採用することができます.
CNCの深穴磨き機であれ CNCの深穴掘削・掘削機であれ CNCの深穴滑りロール磨き機であれ 私たちは皆同じ標準のパッケージを使用しています
