詳細情報 |
|||
| 条件: | 新しい | タイプ: | ベンチの訓練機械 |
|---|---|---|---|
| 最高。訓練Dia. （mm）: | 100 | スピンドル速度の範囲 (rpm): | 20~1200回転/m |
| CNCでもなくとも: | 普通の | 電圧: | 220Vから380V |
| パワー (kW): | 30 | 体重 (kg): | 9000kg |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 展示室の場所: | アメリカ合衆国,フランス,ブラジル,インドネシア,南アフリカ,カザフスタン | 適用される産業: | 建築材料の店,機械の修理店,食品・飲料工場,家庭用,エネルギー・鉱業 |
| 販売形態: | 新しい製品 2020 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター | あく直径の範囲: | 30~60mm |
| 掘削直径範囲: | 40~125mm | 掘り下げ深さ範囲: | 500~8000mm |
| 切断直径: | 40~200mm | 頭部スピンドルの速度範囲: | 20~1200回転/分 |
| スピンドルの中心の高さ: | 300mm | スピンドルテーパー: | 1:20 |
| CNCシステム: | SIEMENSまたは他のCNCシステム | 体重: | 実際の状況として |
| 港: | 中国港 | ||
製品の説明

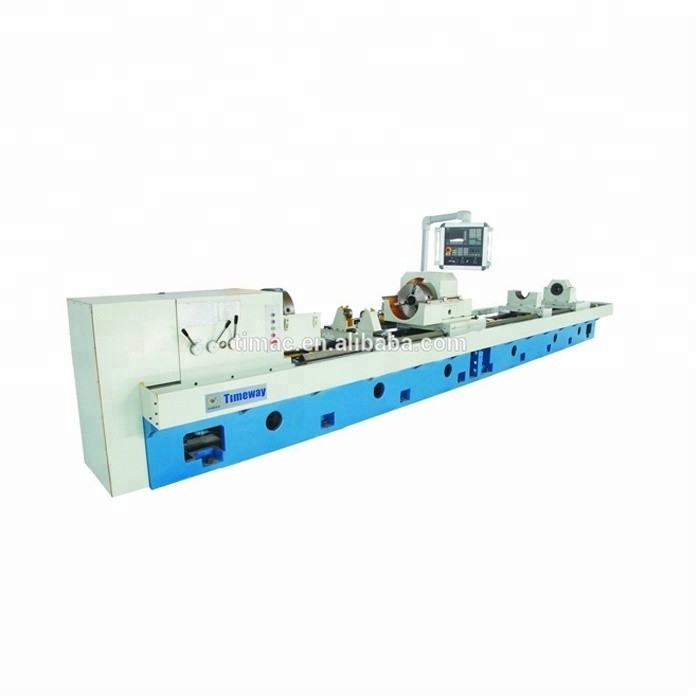

CNC水平深穴掘削と掘削機械
DBK-100 DBK-100A
主な見通し
概要
機械の概要
- CNC深穴掘削と掘削機械は主に円筒状の作業部品の加工のために使用されます.この機械は掘削,掘削,拡張,ロール磨きなどのプロセスを実行できます.
- 機械は,CNCシステムで装備されています. 透孔加工に加えて,ステップホールと盲孔なども処理できます.
- この機械は,特殊シリンダー,石炭シリンダー,水力機械,高圧ボイラーチューブ,石油,軍事,電気,空域などの生産に適しています.
主役
性能と特徴
- シリーズ深穴掘削と掘削機械は,床体上の二重直角ガイドウェイを採用し,硬化技術で処理され,優れた耐磨性を持っています.
- 保護装置は,油の噴出や漏れを防ぐために,機械の周りに設置されています.
- 給油システムとオイルフィッダは,ツールとワークピースの安全性を保証するために,サーボモーター制御とギアラックトランスミッションを採用し,機械は操作が簡単で,硬さも良好です.

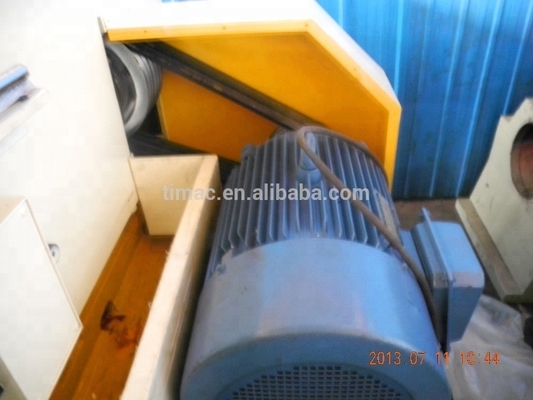

- スピンドルモーターは,ステップレス速度調節のAC変頻モーターを使用する.
- 掘削と掘削のプロセスに適用されます. 掘削機械は内部チップ除去 (BTAタイプ) を採用すると,切断油は切断エリアにオイルフィッダーによって供給されます.切片は,掘削棒の内部穴を通って放出され,機械の裏側にある切片容器に集められます..
- 機械は高効率の複合ツールで装備されています. スキビングロール磨きツールが自動的に拡張され,引き込まれることができます.オイルシリンダー生産のための高効率の加工を達成できます.
- ドイツ WENAROLL ツールが選択され,お客様はまた,私たちの会社によって製造されたツールを使用することができます.
- DBK-100は作業頭ボックスを装備しているが,掘削ボックスや掘削ボックスを装備していない.DBK-100A についてDBK-100 をベースにした掘削箱や掘削箱に追加しますより効率的な円筒形の工品の深穴加工
仕様表
テクニカルパラメータ
| 仕様 | 単位 | DBK-100 | DBK-100A |
| 掘削直径範囲 | mm | Φ30-Φ60 | Φ30-Φ60 |
| 掘削直径範囲 | mm | Φ40〜Φ125 | Φ40〜Φ125 |
| 掘り下げ深さ範囲 | m | 0.5-8 | 0.5-8 |
| 作業用品の固定ダイア | mm | Φ40〜Φ200 | Φ40〜Φ200 |
| スピンドルの中心の高さ | mm | 300 | 300 |
| 頭部スフィンダの回転速度範囲 | r/m | 200〜1200 | 200〜1200 |
| スピンドルホールの直径 | mm | Φ75 | Φ75 |
| スピンドルの前側の角型穴の直径 | mm | Φ851:20 | Φ851:20 |
| ヘッドストック・モーター・パワー | kw | 15kW変速モーター | |
| ドリルボックスのモーターパワー | kw | - | 15 |
| ドリルボックス スピンドルの穴の直径 | mm | - | Φ75 |
| ドリルボックスの前側の角型穴 | mm | - | Φ851:20 |
| ドリルボックスの速度範囲 | r/min | - | 40〜500 (※12ステップ) |
| フード速度範囲 (ステップレス) | mm/min | 5-1500 (ステップレス) | 5-1500 (ステップレス) |
| 飼料車 急速移動速度 | m/min | 3.2 | 3.2 |
| フードモーターパワー | kw | 5.5 | 5.5 |
| フードキャリンの高速モーターパワー | kw | 3 | 3 |
| 液圧ポンプモーターの動力 | kw | 1.5 | 1.5 |
| 液圧システムの定数労働圧 | MPa | 6.3 | 6.3 |
| 冷却ポンプの電源 | kw | 5.5 (3つのグループ) | 5.5 (3つのグループ) |
| 冷却システムの定数圧力 | MPa | 2.5 | 2.5 |
| 冷却システム流量 | L/分 | 100,200,300 | 100,200,300 |
| CNCシステム | シメンス 808 または KND | ||
主な画像

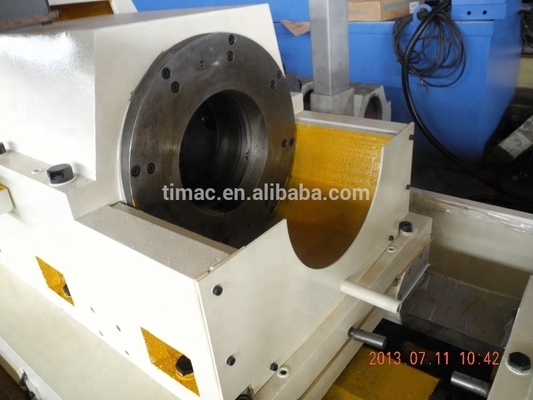

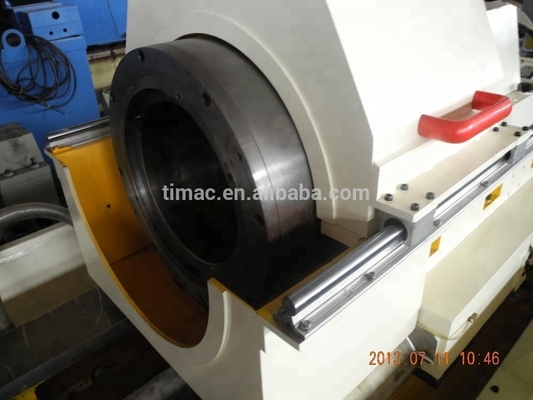

機械はベッドボディ,ヘッドストック,掘削と掘削ボックス (オプション),チャックボディ,フィードキャリ,オイルフィッダー,冷却システム,チップ除去装置,安定休止,水力システムから構成されています.退屈なバーサポート電気システム,CNCシステムなど
ヘッドストック

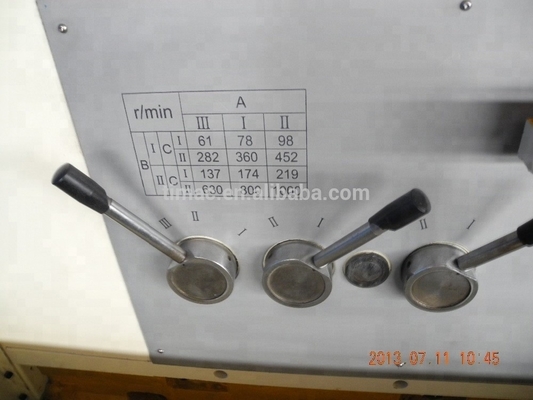

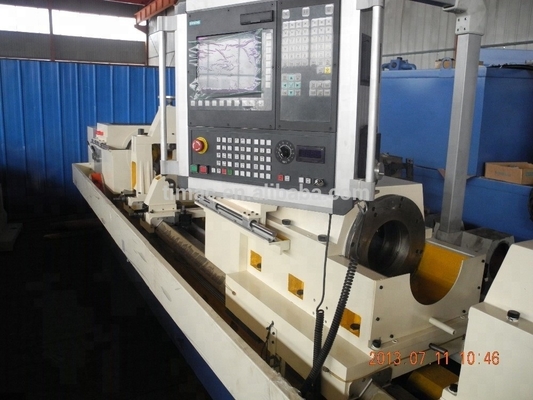

12 ステップの速度変更または速度変数ステップレスを選択できます. CNC システムは GSK または SIEMENS または FANUC または他の CNC システムで装備されています.
本物の数値と異なる仕様マシン
| |
| |
梱包 と 輸送
- まず防水布で包装され その後木製のケースで
- 部品を少し取り下ろし 木製のケースに詰め込む必要があります
- 顧客の要求に応じて,私たちは異なるパッケージングを採用することができます.
CNCの深穴磨き機であれ CNCの深穴掘削・掘削機であれ CNCの深穴滑りロール磨き機であれ 私たちは皆同じ標準のパッケージを使用しています
