頑丈で重い機械フレームで 証明された膝と柱のデザイン
- 質の高い材料の鋳造テーブルを使用し,硬化され,十分な負荷容量と硬さを保証します.
-- ガイドウェイとギアが硬化して磨かれています
- 多種型 スピンドル 角型 良質 ゲアによる スピンドル速度幅が広い
作業台の回転度は ±45°で,傾斜切断が可能である.
|
詳細情報 |
|||
| テーブル移動 (X) (mm): | 800 | 機械加工能力: | 軽量 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 300 | テーブル移動 (Z) (mm): | 350 |
| スピンドルテーパー: | ISO40 | スピンドル速度の範囲 (rpm): | 40〜1300回転/m |
| タイプ: | 普遍的な | 電圧: | 380V |
| サイズ (L*W*H): | 1700*1500*2150 | 体重 (kg): | 1550 |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 販売形態: | 新しい製品 2022 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 名前: | 水平式ユニバーサルフレーズ機 | 色: | 顧客からの要求 |
| 機械の種類: | ユニバーサル水平 | モデル: | UM320D |
| キーワード: | フリースマシンマニュアル | ワーク テーブルのサイズ: | 320*1250mm |
| 縦走 (X): | 800MM | 垂直移動 (Z): | 350mm |
| 体重: | 1550kg | スピンドル速度: | 40〜1300回転/m |
| 軸数: | 3 | 条件: | 新しい |
| 適用される産業: | 建築材料の店,機械の修理店,製造工場,家庭用,印刷店,建設業,広告会社 | 展示室の場所: | アルジェリア,ルーマニア,カザフスタン,オーストラリア,ベトナム,ブラジル,ペルー |
| 基本構成要素: | 軸受け、モーター、ポンプ、ギヤ、PLC | ||
製品の説明
製品説明

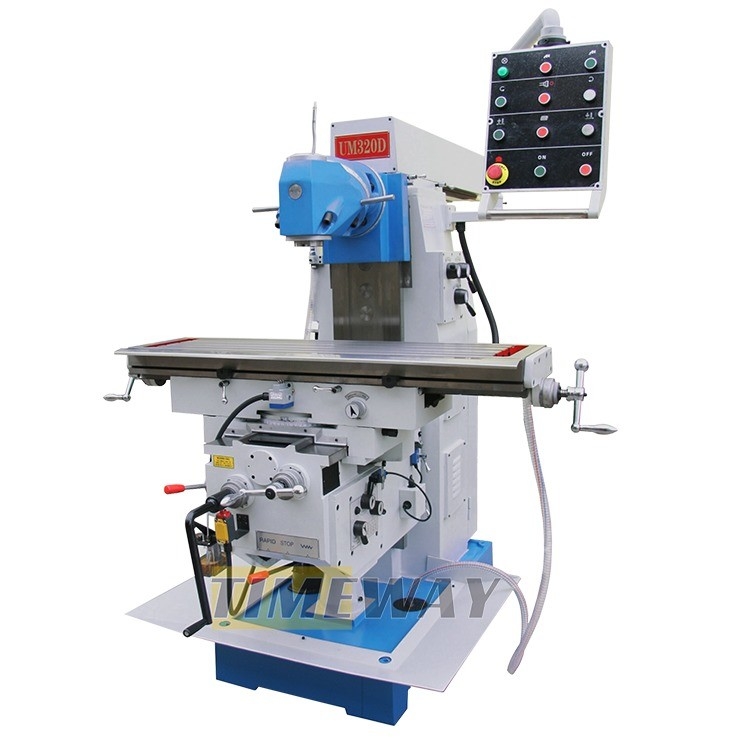

水平式膝型フリース機
特徴:
仕様
仕様 | ユニット | UM320D | UM360D |
テーブルサイズ | mm | 320×1250/320×1500 | 360×1500 |
縦走 (X) | mm | 600/800/1100 | 900 |
横断移動 (Y) | mm | 300 | 390 |
垂直移動 (Z) | mm | 350 | 500 |
Tスロット | mm | 3/14/70 | 3/18/70 |
負荷能力 | 体重 | 300 | 450 |
作業台の回転角 | ° | ±45° | ±45° |
スピンドルの中心からテーブルまでの距離 | mm | 0〜400 | 30〜510 |
X軸の供給速度 | mm/min | 22-555 (8) | 30〜600 (8) |
Y軸の給電速度 | mm/min | 22-555 (8) | 22-410 (8) |
Z軸の供給速度 | mm/min | 17~190 (8) | 15-220 (8) |
X軸の高速供給速度 | mm/min | 1080 | 1300 |
Y軸の高速供給速度 | mm/min | 1080 | 1200 |
Z軸の高速供給速度 | mm/min | 590 | 600 |
スピンドル・コーナー | - | ISO40 (V) ISO40 (H) | ISO50 (H) ISO40 (V) |
スピンドル速度 (ステップ) | rpm | 40-1300 (12) | 60~800 (12) |
X/Y/Z軸のガイドタイプ | - | ■■■ | ■■■ |
メインモーター電源 | kw | 2.2 | 4 |
フードモーターパワー | kw | 0.75 | 1.1 |
冷却液ポンプの電力を | kw | 0.04 | 0.04 |
純重量/総重量 | 体重 | 1550年〜1800年 | 2250/2500 |
機械の寸法 (LxWxH) | mm | 1700×1500×2150 | 2000×1600×2200 |
アクセサリー
標準アクセサリー:
Ÿ 引くバー
Ÿ 横軸のミール・バーン
Ÿ 冷却液システム
Ÿ チップトレイ
Ÿ 作業ランプ
Ÿ 潤滑システム
Ÿ 道具と道具箱
Ÿ 操作説明書
Ÿ 横軸のミール・バーン
Ÿ 冷却液システム
Ÿ チップトレイ
Ÿ 作業ランプ
Ÿ 潤滑システム
Ÿ 道具と道具箱
Ÿ 操作説明書
選択用アクセサリー:
Ÿ 2/3軸のデジタル読み取り
Ÿ 58個セット
Ÿ 機械のシール
Ÿ スピンドル保護具
Ÿ テーブル保護具
Ÿ 分裂する頭
Ÿ 回転テーブル
Ÿ 袖を縮める
Ÿ 58個セット
Ÿ 機械のシール
Ÿ スピンドル保護具
Ÿ テーブル保護具
Ÿ 分裂する頭
Ÿ 回転テーブル
Ÿ 袖を縮める
詳細な画像

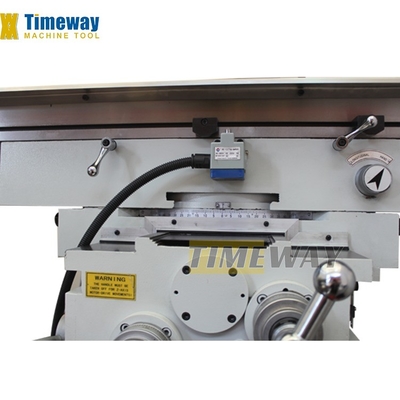

テーブルフィードと高速フィードを3軸すべてで完成させ,停止時間を明確に削減します.

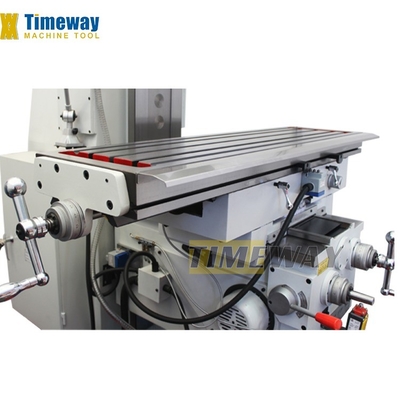

超大型の平らなガイドは,高い磨削負荷で安定性を保証し,磨削テーブルは -45° から +45° まで回転します.
大きすぎる平面ガイドは,重量加工でも安定性を保証します.ミールテーブルは, ± 45° 回転します.
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
