詳細情報 |
|||
| テーブル移動 (X) (mm): | 700 | 機械加工能力: | 中途半端 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 255 | テーブル移動 (Z) (mm): | 320 |
| スピンドルテーパー: | ISO50 | スピンドル速度の範囲 (rpm): | 30〜1500回転/m |
| タイプ: | 普遍的な | スピンドルモーターの電源 (kW): | 3 |
| 電圧: | 380V | サイズ (L*W*H): | 2294X1770X1780 |
| 体重 (kg): | 2900 | 保証: | 1 年 |
| 主要 な 売り物: | あくフライス盤を作動させること容易 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | テーブルサイズ: | 320×1325 |
| 縦走 (X): | 700 | 横断移動 (Y): | 255 |
| 垂直移動 (Z): | 320 | Tスロット: | 3/18/70 |
| 作業台の回転角: | ±360° | スピンドルの中心からテーブルまでの距離: | 190〜510 |
| 横軸 スピンドル: | 724 ISO50 | スピンドル速度 (ステップ): | 35〜1500 (※18) |
| 機械の重量: | 2900/3000 | 軸数: | 3 |
| 条件: | 新しい | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | スリランカ,ルーマニア,ナイジェリア,エジプト,米国,フィリピン | 基本構成要素: | 軸受け、モーター、ポンプ、ギヤ、PLCの圧力容器、変速機 |
| テーブル旅行（mm）: | 320×1325 | 港: | 中国港 |
製品の説明
製品説明
特徴:

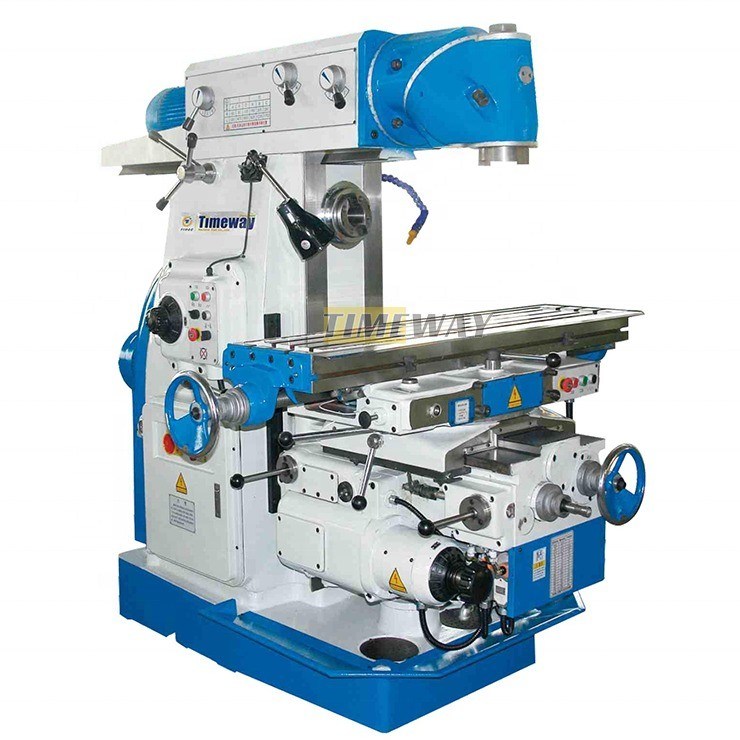

--- フレッシングマシーンとは,固体構造の汎用フレッシングマシーンで,移動可能な腕と大きなブランキングエリアを備えています.
---すべての軸の大きな尺寸のガイドラインは絶対的な精度と安定性を保証します.
--- 非常に頑丈な機械床 高強度 HT-200 鋳鉄で 厚いリバー付き
--- 精密な地面ガイドラインで硬化された表面で,長期間の精度と耐磨性を保証します.
---フレーシングテーブルは,大きなセットアップエリア,長いX軸移動があり,水平に45°まで回転することができます.
--- 静かで精密なヘッドストック・ギアと硬化・接地・ギア

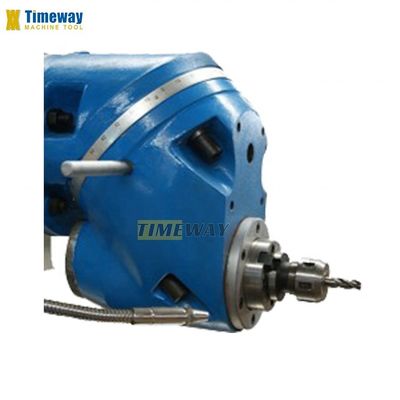

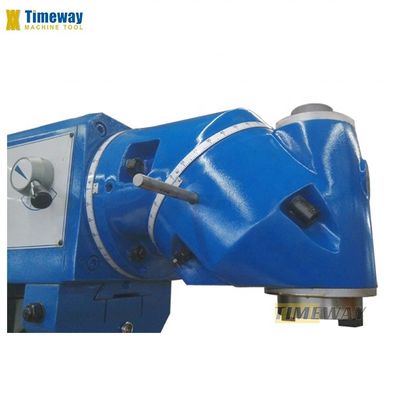

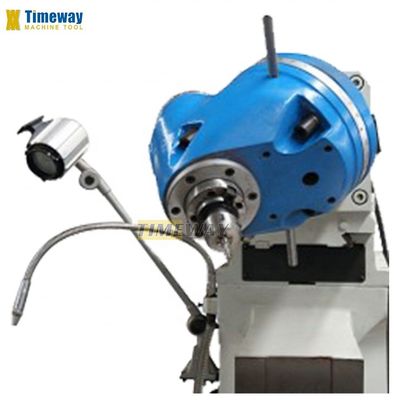

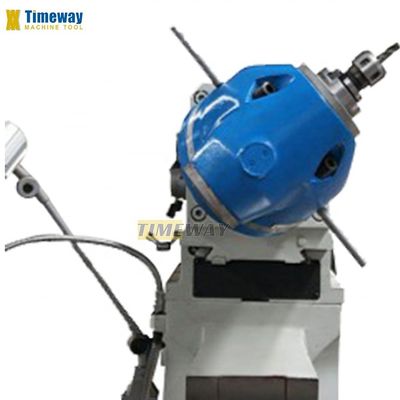

--- ユニバーサルカットヘッドは2つの平面で回転し,ほぼあらゆる空間角度設定を可能にします.
----垂直と水平のスピンドルには,最大加工力を確保するためのギアボックスと別々の駆動装置がある.
--- ブロンズ型平面ベアリングの標準的な外側のアボアサポートは,水平スフィンダの長いフレーズアボアに対応します.
--- 作業台の迅速な位置付けとすべての軸の急速なフィードによる最小停止時間.
---操作者の最大限の快適さのために,位置指示器を組み込んだ旋回制御パネル.
---冷却液システムとチップトレイが付属しています.
---すべての軸の大きな尺寸のガイドラインは絶対的な精度と安定性を保証します.
--- 非常に頑丈な機械床 高強度 HT-200 鋳鉄で 厚いリバー付き
--- 精密な地面ガイドラインで硬化された表面で,長期間の精度と耐磨性を保証します.
---フレーシングテーブルは,大きなセットアップエリア,長いX軸移動があり,水平に45°まで回転することができます.
--- 静かで精密なヘッドストック・ギアと硬化・接地・ギア
--- ユニバーサルカットヘッドは2つの平面で回転し,ほぼあらゆる空間角度設定を可能にします.
----垂直と水平のスピンドルには,最大加工力を確保するためのギアボックスと別々の駆動装置がある.
--- ブロンズ型平面ベアリングの標準的な外側のアボアサポートは,水平スフィンダの長いフレーズアボアに対応します.
--- 作業台の迅速な位置付けとすべての軸の急速なフィードによる最小停止時間.
---操作者の最大限の快適さのために,位置指示器を組み込んだ旋回制御パネル.
---冷却液システムとチップトレイが付属しています.
仕様 | ユニット | US320H | US320HL |
テーブルサイズ | mm | 320×1325 | 320×1600 |
縦走 (X) | mm | 700 | 900 |
横断移動 (Y) | mm | 255 | 255 |
垂直移動 (Z) | mm | 320 | 320 |
Tスロット (/幅/ピッチなし) | mm | 3/18/70 | 3/18/70 |
垂直のスピンドル鼻からテーブルまでの距離 | mm | 190〜510 | 190〜510 |
垂直のスピンダース軸から柱までの距離 | mm | 215-470 年 | 215-470 年 |
横軸からテーブルまでの距離 | mm | 30~350 | 30~350 |
横軸からラムまでの距離 | mm | 155 | 155 |
X軸の供給速度 | mm/min | 23.5-1180 (18) | 23.5-1180 (((18 |
Y軸の給電速度 | mm/min | 23.5-1180 ((18) | 23.5-1180 ((18) |
Z軸の供給速度 | mm/min | 8-394 (18) | 8-394 (※18) |
X/Y/Z軸の高速供給速度 | mm/min | 2300/2300/770 | 2300/2300/770 |
垂直スフィンダルの穴の角型 | 724 ISO50 | 724 ISO50 | |
垂直回転範囲 | rpm | 60~1750 (※2) | 60~1750 (※2) |
横軸のスピンドルホール・コーナー | 724 ISO50 | 724 ISO50 | |
横軸のスピンドル速度範囲 | rpm | 30〜1500 (※18) | 30〜1500 (18) |
ミールヘッドの回転角 | 360° | 360* | |
作業台の回転角 | ±45° | ±45° | |
メインモーターパワー (垂直) | kw | 4 | 4 |
メインモーターパワー (水平) | kw | 7.5 | 7.5 |
X/Y/Z軸の供給速度 | kw | 1.5 | 1.5 |
冷却液ポンプモーター | kw | 0.04 | 0.04 |
機械の重量 | 体重 | 2900 | 3000 |
機械の寸法 (LxWxH) | mm | 2294×1770×1780 | 2294×2050×1780 |
標準アクセサリー: | 選択用アクセサリー: |
Ÿ 引くバー Ÿ 横軸のミール・バーン Ÿ 冷却液システム Ÿ チップトレイ Ÿ 作業ランプ Ÿ 潤滑システム Ÿ 道具と道具箱 Ÿ 操作説明書 | Ÿ 2/3軸のデジタル読み取り Ÿ 58個セット Ÿ 機械のシール Ÿ スピンドル保護具 Ÿ テーブル保護具 Ÿ 分裂する頭 Ÿ 回転テーブル Ÿ 袖を縮める |
