詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | 機械加工能力: | 中途半端 |
|---|---|---|---|
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 (15) |
| 体重 (kg): | 6500kg | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 新しい製品 2024 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 名前: | オイル・カントリー・ターネ |
| 機械の種類: | 水平型正規回転機 | キーワード: | ターニングマシン |
| 機能: | 金属加工 | 精度: | 高精度 |
| 処理: | 金属の工作物 | 中心間の間隔: | 1000/1500/2000/3000mm |
| ベッド上の振動: | 800MM | 十字のスライド上の振動: | 540 (480) mm |
| パイプのスレッドライン: | 50-250mm | 条件: | 新しい |
| 適用される産業: | 建築物 工事 エネルギー 鉱業 | 展示室の場所: | カナダ,トルコ,イタリア,ベトナム,フィリピン,インドネシア,インド,ロシア,スペイン,タイ,コロンビア,ナイジェリア,タジキスタン,日本,オーストラリア |
| 基本構成要素: | ポンプ、ギヤ、モーター | スピンドル・ボー ((mm): | 255 |
| 最大回転長さ (mm): | 3000のmm | 年間: | 2024 |
製品の説明
ワンストップ ショッピング
興味のある商品を表示するには画像をクリックできます
製品説明
特徴:
1この機械は,OCTG生産に関連したしばしば厳しい環境での使用のために設計され,数十年の経験を統合しています.
2標準鋳鉄 (HT300) を採用し,第二次老化処理後,安定した性能の特徴を持っています.振動防止能力■ 超音波周波数硬化で加工され,長寿命を確保するために輸入されたガイドライン・レール・スリリング・マシンで加工される.
3スピンドルボックスは,熱変形を均等にして,スピンドルの中心部の偏移を避けるため,対称構造を採用しています.油浴サイクルで頭部を潤滑する.
4硬化され精密な地面スピンダルは,スピンダルの安定性を確保するために,高精密度グレードベアリングを持つ2つのサポート構造を採用します.
5管のスレッドリングターンで,大きなスピンドル穴と,長管のスピンドルの両端にダブルホールチャックがあります.
7X/Z軸の迅速なポジショニングのための高速フィードモーターを装備し,作業強度と加工支援時間を削減し,加工効率を改善します.
8インターバーで変数周波数モーターで駆動されるスピンドル,手動2ステップの速度変更,ステップ内の変数速度 (ステップレス) を実現します.
9合理的な速度を選択するための広いスピンドル速度範囲,様々なステップのフィード速度を異なる加工プロセスとスレッドカットを満たすために.
10ターネス機械は主に油田パイプ糸の回転のために開発されています.それはすべての種類のパイプに適しているだけでなく,
糸回転,しかし,また,普通のターンとして使用することができます. 軸の複雑な形状,ディスクのパーツを処理するのに適しています. 内側と外側の円筒表面,円形表面,端面を回転します.特に多種種ではターニング加工の小さなバッチ.
1この機械は,OCTG生産に関連したしばしば厳しい環境での使用のために設計され,数十年の経験を統合しています.
2標準鋳鉄 (HT300) を採用し,第二次老化処理後,安定した性能の特徴を持っています.振動防止能力■ 超音波周波数硬化で加工され,長寿命を確保するために輸入されたガイドライン・レール・スリリング・マシンで加工される.
3スピンドルボックスは,熱変形を均等にして,スピンドルの中心部の偏移を避けるため,対称構造を採用しています.油浴サイクルで頭部を潤滑する.
4硬化され精密な地面スピンダルは,スピンダルの安定性を確保するために,高精密度グレードベアリングを持つ2つのサポート構造を採用します.
5管のスレッドリングターンで,大きなスピンドル穴と,長管のスピンドルの両端にダブルホールチャックがあります.
6角形回転装置を装備し,外側の円形表面とスレッドを自動的に回転させることができます.
7X/Z軸の迅速なポジショニングのための高速フィードモーターを装備し,作業強度と加工支援時間を削減し,加工効率を改善します.
8インターバーで変数周波数モーターで駆動されるスピンドル,手動2ステップの速度変更,ステップ内の変数速度 (ステップレス) を実現します.
9合理的な速度を選択するための広いスピンドル速度範囲,様々なステップのフィード速度を異なる加工プロセスとスレッドカットを満たすために.
10ターネス機械は主に油田パイプ糸の回転のために開発されています.それはすべての種類のパイプに適しているだけでなく,
糸回転,しかし,また,普通のターンとして使用することができます. 軸の複雑な形状,ディスクのパーツを処理するのに適しています. 内側と外側の円筒表面,円形表面,端面を回転します.特に多種種ではターニング加工の小さなバッチ.
仕様 | ユニット | Q-255F | ||
ベッドに振り回して | mm | Φ800 | ||
横スライドを振り回す | mm | Φ540 (Φ480) | ||
センター間の距離 | mm | 1000/1500/2000/3000 | ||
パイプのスレッドライン | mm | Φ50-250 | ||
ベッドの幅 | mm | 550 (選考650) | ||
スピンドルの穴 | mm | Φ255 | ||
スピンドル速度ステップ | - | VF2ステップ | ||
スピンドル速度範囲 | rpm | 20-100,100-340 | ||
チャックサイズ | mm | Φ630 | ||
チャック型 | - | 4口マニュアル | ||

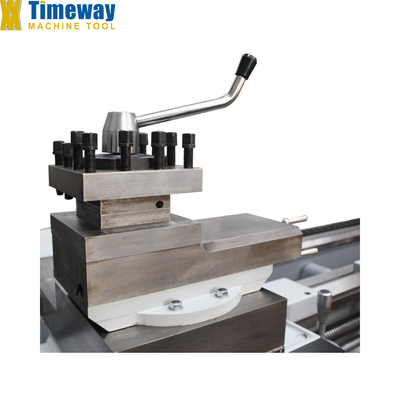

ターレット型 | - | 手動 4 位置 | ||
ツールの棒 | mm | 40×40 | ||
X軸移動 | mm | 520 | ||
Z軸移動 | mm | 800/1300/1800/2800 | ||
X軸の高速横断速度 | mm/min | 1870 | ||
Z軸の高速横断速度 | mm/min | 3740 | ||
X 軸 エフード グレード/範囲 | mm/r | 32/0.095-14 | ||
軸Z 給餌グレード/範囲 | mm/r | 32/0.095-14 | ||
尾根の羽の直径 | mm | Φ140 | ||
尾根の羽の角 | - | MT5 (MT6) | ||
テイルストック 羽の移動 | mm | 200 (250) | ||
メインスピンドルモーターの動力 | kw | 11 (15) | ||
スピード・トラベル・モーター・パワー | kw | 1.5 | ||
冷却液ポンプのモーターパワー | kw | 0.125 | ||
メトリックスレッドグレード/範囲 | mm | 22 / 1 - 15 | ||
インチスレッドグレード/範囲 | T.P.I. | 26 / 14-1 | ||
機械の長さ | mm | 3700/4200/4700/5700 | ||
機械の幅/機械の高さ | mm | 1700×1600 | ||
機械の重量 | 体重 | 6500/6700/7000/7600 | ||
· 大きな穴のチャック (前と後ろ) · 死んだ中心部 · 4駅のツールポスト · 角型回転装置 · 冷却システム ■ 作業ランプ · チップ収集プレート · 一般的なツール · レベルリングクインとボルト 操作説明書 (英語) | 2軸または3軸のDRO · チャックガード · 超警備隊 ・ 後ろのスプラッシュガード · 長いパイプの裏側サポート |
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
