""""" ローターには,長いローターを回す形状の角回転装置が装備されています.
機械には長片を強く固定できるダブル・チャックがあります.
"""""回転機は,後方支柱を装備し,補助サポートの長所
|
詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 10001500ドル2000ドル3000ドル4000ドル |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 中途半端 |
| 最高。工作物（kg）の重量: | 1800 | ベッドの幅 (mm): | 400 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 1500mm | 移動 (Z軸): | 500MM |
| 定位精度 (mm): | ±0.001 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.002 |
| サイズ (L*W*H): | 4800*2520*2120 | 電圧: | 選択可能 |
| CNC制御システム: | FANUC | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 9000 | 保証: | 1 年 |
| 主要 な 売り物: | 多機能,競争力のある価格,高い安全レベル,高精度,持続可能,高生産性,長寿命,操作が簡単 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| スピンドル速度の範囲 (rpm): | 5 - 400 回転/m | 旅行（Ｙ軸） （mm）: | 0 mm |
| スピンドルテーパー: | ISO40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40,BT40, | 切断トルク: | 1985年 N.m |
| スピード (mm/min): | 0〜4mm/min | 送り速度（mm/min）: | 0〜5mm/min |
| ツール交換の時間 (s): | 6 | CNCでもなくとも: | CNCの旋盤機械 |
| 機械の種類: | ターニング | 製品名: | 水平回転機 |
| キーワード: | CNCの金属の旋盤機械 | 精度: | 高精度機械 |
| 色: | 任意顧客 | ブランド: | タイムウェイ |
| 制御システム: | SIEMENS GSK FANUC （任意） | 最高。ベッド上の振動: | 260mm |
| 中心間の間隔: | 2000 | ||
製品の説明
製品説明
CNC オイルラントローンの用途:
石油,地質,鉱山,化学産業,農業灌輸と排水におけるユーザーの特殊な要求を満たすユニオンジョイントの様々な直線と角管糸をカットすることができます掘削棒,鋳造管,排水管,井戸鋳造管,水ポンプ管は,エンジンターンと比較して,より経済的で効率的です.それは様々なメトリックをカットするためにエンジンターンとして使用することができますワイヤレスとモジュールのスレッド,シャフト,ディスク.
|
√ FANUC/SIEMENS/GSK CNC システム √ 大きな穴のチャック (前と後ろ)√ 死んだ中心部
√ 4ステーションの電動工具台
√ 冷却システム
√ 作業ランプ
√ パイロットランプ
√ 半閉ざされたガード
√ マニュアルパルス発電機 (MPG)
√ 自動潤滑システム
√ オイルガン
√ 手動で動かす尾根
√ 道具と道具箱
√ レベルリング クイーン & ボルト
√ 操作説明書 (英語)
|
パネウマティックチャック
他のツールポスト
_ 安定した休息
_ 休憩をフォローする
エアコン
_ チップコンベア
長パイプの _ 後部サポート
リアルセンター |
|
仕様
|
ユニット
|
QK-520
|
QK-550
|
QK-640
|
|
パイプのスレッドライン
|
mm
|
330〜510
|
330〜550
|
330〜630
|
|
マックス ベッドに振り向いて
|
mm
|
1200
|
1250
|
1400
|
|
マックス 横滑り
|
mm
|
710
|
900
|
800
|
|
作業部品の長さ最大
|
mm
|
1500/3000/5000
|
1500/3000/5000
|
1500/3000/5000
|
|
最大回転長さ
|
mm
|
1250/2750
|
1250/2750/4750
|
1250/2750/4750
|
|
ガイドウェイの長さ
|
mm
|
765
|
1100
|
1100
|
|
スピンドル鼻
|
-
|
糸の種類
|
A2-28
|
糸の種類
|
|
スピンドルの穴
|
mm
|
520
|
550
|
640
|
|
スピンドル速度
|
rpm
|
8-190 (マニュアル 3ステップ)
|
23-258 (マニュアル 2ステップ)
|
2-120 (手動3ステップ)
|
|
チャックサイズ
|
mm
|
1000 (電気)
|
1250 (マニュアル)
|
1250 (マニュアル)
|
|
X/Z 軸の最小入力インクリメント
|
mm
|
00.001/0001
|
00.001/0001
|
00.001/0001
|
|
X/Z 軸の高速供給速度
|
m/min
|
4/4
|
4/4
|
4/4
|
|
X軸移動
|
mm
|
520
|
750
|
750
|
|
ターレット型
|
mm
|
V4
|
V4
|
V4
|
|
ツールの支柱の部分
|
mm
|
50×50
|
50×50
|
50×50
|
|
繰り返しをインデックスする
|
mm
|
0.008
|
0.008
|
0.008
|
|
最大切断力
|
N
|
30000
|
30000
|
30000
|
|
尾根の羽の直径
|
mm
|
160
|
260
|
260 (回転型ペン)
|
|
テイルストック 羽の移動
|
mm
|
300
|
300
|
300
|
|
尾根の羽の角
|
-
|
MT6
|
メトリック 80
|
メトリック 80
|
|
メインモーター電源
|
kw
|
22
|
37
|
37
|
|
作業精度
|
ええと
|
IT6-IT7
|
IT6-IT7
|
IT6-IT7
|
|
表面の荒さ
|
ええと
|
ラ16
|
ラ16
|
ラ16
|
|
機械の長さ
|
mm
|
5000/6500/9000
|
5500/7000/9000
|
5600/7100/9100
|
|
機械の幅
|
mm
|
2300
|
2500
|
2500
|
|
機械の高さ
|
mm
|
2200
|
2500
|
2500
|
|
機械の重量
|
トン
|
20 月 16 日
|
17.8/19/23
|
3月18日 (火)
|
|
CNCシステム
|
-
|
FANUC/SIEMENS
|
FANUC/SIEMENS
|
FANUC/SIEMENS
|
機械の詳細

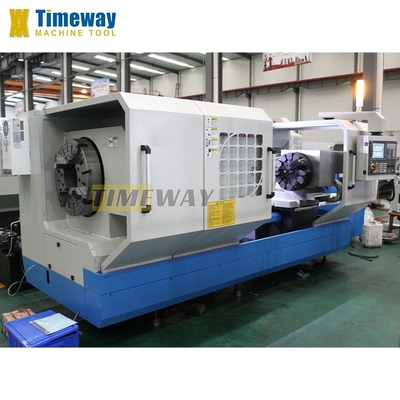

2回転車 (正面と後ろ)

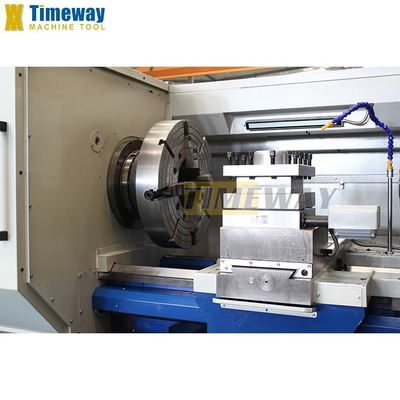

標準回転機は,ダブルチャック (3-マハまたは4-マハ) で装備されています. スピンドルは,異なる直径の長棒を満たすことができます. スピンドルの穴は130mm,200mm,225mm,255mm,280mm,300mm,330mm,360mm,390mm, 440mm, 520mm, 630mm,およびカスタマイズされたスピンドル孔 (5.1" ~ 24.8 〜).

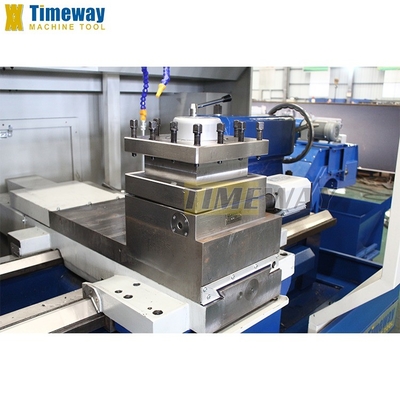

4ステーションの電動塔:
- 有名なブランドの電動塔を採用します 高精度な位置付けです
テイルストック
- マニュアル移動尾根は標準で 電気移動尾根はオプションです
CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど
鉄管の糸のための自動生産ライン (オプション):
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面 試験精度:粗さ:Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC オイルランター用のだけです):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切る機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNCオイルランター専用)
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
