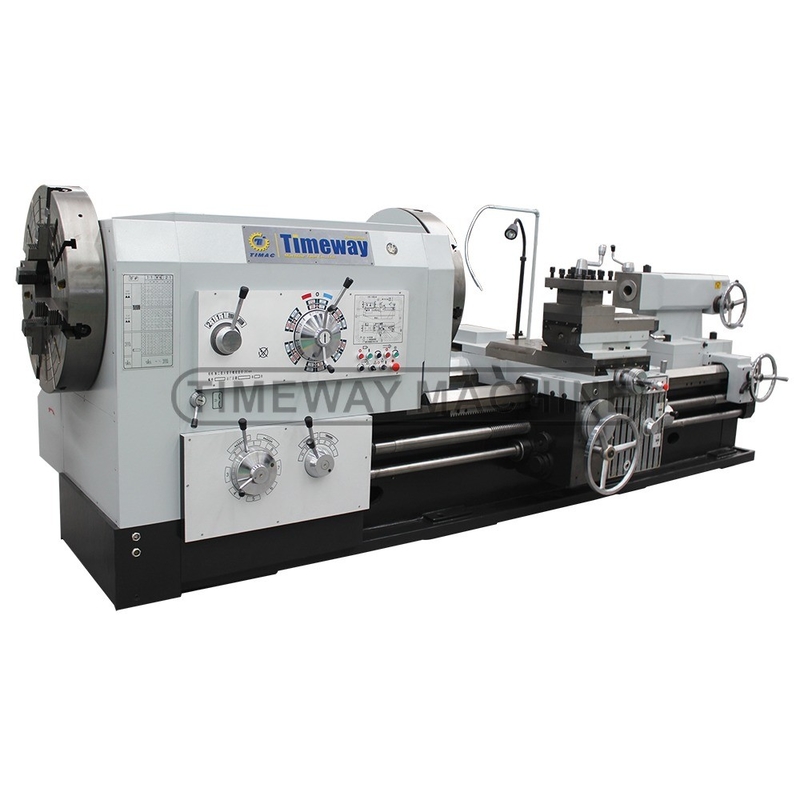

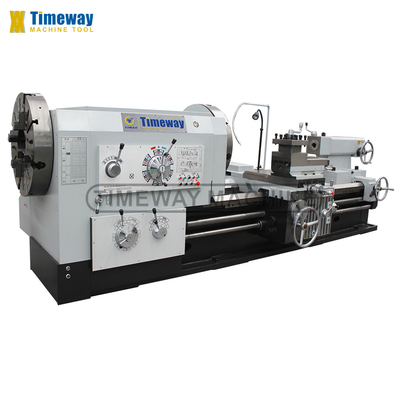

""""" ロートンは,長いロートを回すための,角型回転装置を装備しています.
機械には長片を強く固定できるダブル・チャックがあります.
"""""回転機は,後方支柱を装備し,補助サポートの長所
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 16~380回転/m |
|---|---|---|---|
| 機械加工能力: | 中途半端 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 22 | サイズ (L*W*H): | 6400*2100*1600 |
| 体重 (kg): | 11500のkg | 保証: | 1 年 |
| 主要 な 売り物: | 操作 が 簡単 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 名前: | パイプスレッドターン |
| 機械の種類: | 水平型正規回転機 | モデル: | Q-280 |
| 色: | 顧客を指定する | 中心間の間隔: | 1500/3000mm |
| 紡錘穴: | 280mm | スピンドル速度: | 16~380回転/分 |
| ベッド上のMax.Swing: | 1000mm | ベッドの幅: | 755mm |
| 機械の重量: | 11500kg | 条件: | 新しい |
| 適用される産業: | 建築材料の店,機械の修理店,家庭用,小売,印刷店,建設工事,エネルギー&鉱業 | 展示室の場所: | イギリス,イタリア,ロシア,スペイン,ケニア,韓国 |
| 基本構成要素: | 軸受け、ポンプ、ギヤ、モーター、変速機、PLCの圧力容器、エンジン | スピンドル・ボー ((mm): | 280 |
| 最大回転長さ (mm): | 3000のmm | ||
製品の説明
製品説明
油田回路の用途:
油田回路は,石油,地質,鉱山,化学産業,農業灌輸および排水におけるユーザーの特殊な要求を満たしています.ユニオンジョイントの様々な直線と角管糸をカットすることができます掘削棒,鋳造管,排水管,井戸鋳造管,水ポンプ管は,エンジンターンと比較して,より経済的で効率的です.それは様々なメトリックをカットするためにエンジンターンとして使用することができますワイヤレスとモジュールのスレッド,シャフト,ディスク.
√ 大きな穴のチャック (前と後ろ) √ 死んだ中心部 √ 4駅の道具台 √ 角型回転装置 √ 冷却システム √ 作業ランプ √ チップ収集プレート √ オイルガン √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _ 安定した休息 _ 休憩をフォローする 長パイプの _ 後部サポート リアルセンター _ 2 軸または 3 軸の DRO ツールポストを速やかに変更する _ チャック・ガード ツールポストガード _ 後ろのスプラッシュガード |
仕様 | ユニット | Q-280 | Q-330 | Q-360 |
マックス ベッドに振り向いて | mm | 1000 | 1000 | 1000 |
マックス 横滑り | mm | 610 | 610 | 610 |
センター間の距離 | mm | 1500/3000 | 1500/3000 | 1500 |
パイプのスレッドライン | mm | 130〜270 | 190〜320 | 190〜350 |
ベッド幅 | mm | 755 | 755 | 755 |
X軸移動 | mm | 520 | 520 | 520 |
Z軸移動 | mm | 1350/2850 | 1350/2850 | 1350/2850 |
最大負荷容量 | 体重 | 6000 | 6000 | 6000 |
スピンドルの穴 | mm | 280 | 330 | 360 |
スピンドル速度ステップ | ステップ | 12 | 9 | 2 (インバーター) |
スピンドル速度 | rpm | 16~380 | 7.5-280 | 30から260 |
チャックサイズ | mm | 800 | 780 | 780 |
チャック型 | - | 4口マニュアル | 4口電動 | 4口電動 |
ターレットタイプ (手動) | - | V4 | V4 | V4 |
ツールの棒の大きさ | mm | 45×45 | 45×45 | 45×45 |
X軸の供給範囲 (ステップ) | mm/r | 0.05-1.5 ((40) | 0.05-0.75 ((32) | 0.05-0.75 (32) |
X軸の速食 | mm/min | 1870 | 1870 | 1870 |
Z軸の供給範囲 (ステップ) | mm/r | 0.1-3(40) | 0.1-1.5 ((32) | 0.1-1.5 (32) |
Z軸の速食 | mm/min | 3740 | 3740 | 3740 |
メトリックスレッドと範囲の番号 | mm | 1〜30〜30 | 1〜15〜23 | 1〜15 (23) |
インチ糸数と範囲 | TPI | 1〜28〜27 | 2〜28〜22 | 2〜28〜22 |
尾根の羽の直径 | mm | 140 | 140 | 140 |
尾根の羽の角 | - | MT6 | MT6 | MT6 |
テイルストック 羽の移動 | mm | 300 | 300 | 300 |
メインモーター電源 | kw | 22 | 22 | 22 |
急速なモーターパワー | kw | 1.5 | 1.5 | 1.5 |
冷却液のモーターパワー | kw | 0.125 | 0.125 | 0.125 |
機械の寸法 (LxWxH) | mm | 4800/6400×2100×1600 | 4900/6400×2100×1650 | 4900/6400×2100×1680 |
機械の重量 | 体重 | 10000/11500 | 11500/13000 | 12000/13500 |
機械の詳細
2回転車 (正面と後ろ)
標準回転機は,二重チャック (3-マハまたは4-マハ) で装備されています. スピンドルは異なる直径の長棒を満たすことができます. スピンドルの穴は130mm,200mm,225mm,255mm,280mm,300mm,330mm,360mm,390mm,440mm,520mm,630mm,およびカスタマイズされたスピンドル孔 (5.1"~24.8).
角回転装置:
角回転装置は,石油国回転機の標準構成であり,回転装置は,角回転装置によって異なる角回転角の長いコーンと角回転糸を切ることができます.
スピンドルボックス:
- 異なる加工要件に対応する広いスピンドル速度
4つの駅の塔:
- 名品のマニュアルターレを 採用します 高精度な位置付けです
テイルストック
- マニュアル移動尾根は標準で 電気移動尾根はオプションです
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
