詳細情報 |
|||
| テーブル移動 (X) (mm): | 1200 | 機械加工能力: | 軽量 |
|---|---|---|---|
| テーブル移動 (Y) (mm): | 360 | テーブル移動 (Z) (mm): | 470 |
| スピンドルテーパー: | ノー50 | スピンドル速度の範囲 (rpm): | 22~1100回転/m |
| タイプ: | 垂直 | 電圧: | 顧客の要求 |
| サイズ (L*W*H): | 2522×2265×2432mm | 体重 (kg): | 4500 |
| 保証: | 1 年 | 主要 な 売り物: | 高い 生産性 |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | CNCでもなくとも: | 普通の |
| 色: | 緑色 | テーブルサイズ: | 420×1800mm |
| Tスロット: | 3-18-90mm | マックス 作業部品の重量: | 800kg |
| X/Y/Z軸: | 1200/360/470mm | スピンドルテーパー: | 724時間じゃない50 |
| 紡錘の速度範囲: | 30~1500rpm (約18ステップ) | 保証後のサービス: | オンラインサポート |
| 軸数: | 3 | 条件: | 新しい |
| 適用される産業: | 製造工場 | 展示室の場所: | チリ,アルジェリア,バングラデシュ,ウクライナ |
| 基本構成要素: | PLC | 港: | 中国港 |
製品の説明

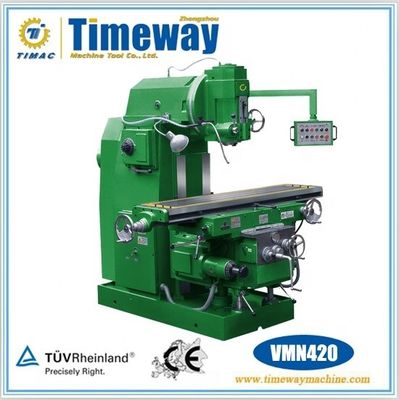

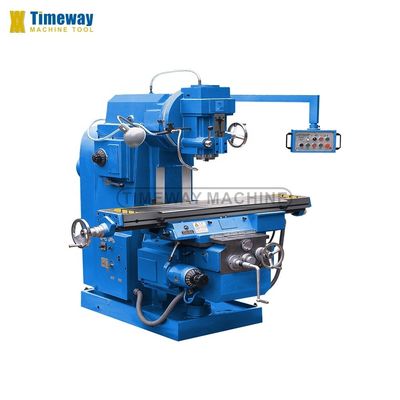

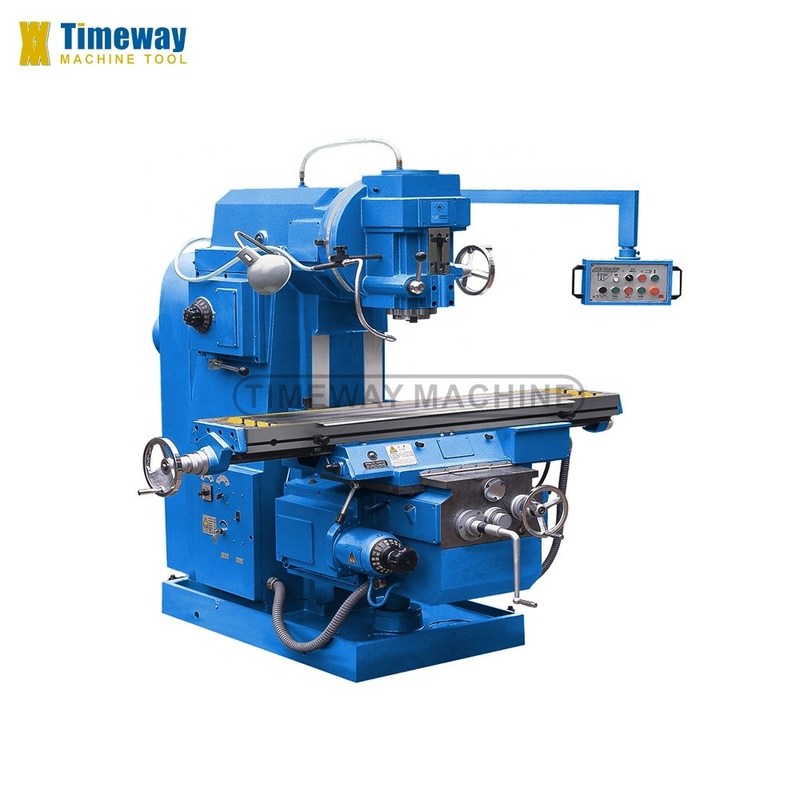

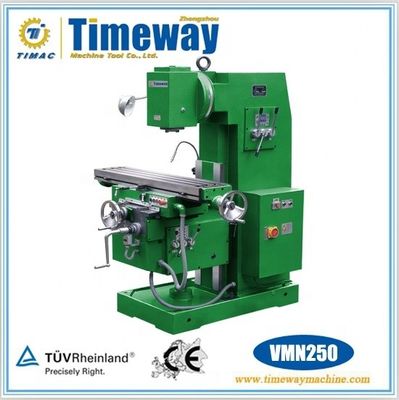

垂直型膝型フレス機
VMN250 VMN300 VMN320 VMN360 VMN420
特徴:
- シリーズ垂直型膝式フレーシングマシンは,幅広い用途で使用できる汎用マシンです.
- 面型,円筒型,横型,斜型,形状のフレーズ切断機を搭載した機械は,平らで傾斜した表面,スロット,様々な作業部品の歯車加工に適しています.
- 回転テーブルと分割頭などのオプションアクセサリーで装備され,機械は汎用的な加工に適用することができます,それは加工プロセス,保守,ツール,模具.
- 垂直フレーシングヘッドは±45°回転し,スピンドルペインは垂直移動できる (VMN250なしで),ワークテーブルはX/Y/Z軸で自動フィードと高速フィードを実現することができます.
- 硬化され,地面導線は,機械の全体的な精度と加工精度を保証します.
- 高功率モーター,広い変化速度を採用し,機械は合金切断機を使用して高速切断を完了することができます.
- 機械全体の構造設計を最適化し,十分な硬さと安定性を持ち,重作業用パーツの強い切削を実現することができます.
- 完全な冷却液と潤滑システムで装備され,保守コストを削減します.
- 顧客の要求に応じて 2/3軸のデジタル読み取り装置を設置できます
技術パラメータ:
| 仕様 | ユニット | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| 作業台のサイズ | mm | 250×1100 | 300×1250 | 320×1320 | 360×1600 | 420×1800 |
| Tスロット ((NxWxD) | mm | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| 作業台の最大負荷容量 | 体重 | 250 | 250 | 550 | 550 | 800 |
| 縦走 (X) | mm | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| 横断移動 (Y) | mm | 265 | 265 | 300/280 | 300/280 | 360/350 |
| 垂直移動 (Z) | mm | 410 | 410 | 410/400 | 410/400 | 470/450 |
| フード速度ステップ | ステップ | 12 | 12 | 18 | 18 | 18 |
| フード速度範囲: - 縦軸X | mm/min | 12~560 | 15から800 | 15~750 | 15~750 | 22-1100 |
| - Yを交差して | mm/min | 12~560 | 15から800 | 15~750 | 15~750 | 22-1100 |
| - 垂直Z | mm/min | 5-226 | 6から270 | 5.7-280 | 5.7-280 | 8.3-410 |
| スピードフィード範囲 - 縦軸X | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Yを交差して | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - 垂直Z | mm/min | 720 | 880 | 844 | 844 | 900 |
| 垂直フレッシングヘッドの最大回転角 | ° | ±45° | ±45° | ±45° | ±45° | ±45° |
| スピンドルの鼻から作業台の表面までの距離 | mm | 60~470 | 60~470 | 50〜460 | 50〜460 | 40〜510 |
| スピンドルの中心から垂直導道までの距離 | mm | 290 | 290 | 380 | 380 | 450 |
| 作業台の中心から垂直ガイドまでの距離 | mm | 160〜430 | 152〜417 | 235~535 | 235~535 | 235~535 |
| スピンドルホールのコーナー | - | 724 NO: はい40 | 724 NO: はい40 | 724 NO: はい50 | 724 NO: はい50 | 724 NO: はい50 |
| 横横直径 | mm | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| スピンドルペイン移動 | mm | - | 70 | 75 | 75 | 85 |
| スピンドル速度ステップ | ステップ | 12 | 12 | 18 | 18 | 18 |
| スピンドル速度範囲 | r/mm | 35~1600年 | 35~1600年 | 30〜1500 | 30〜1500 | 30〜1500 |
| メインモーター電源 | kw | 4 | 4 | 7.5 | 7.5 | 11 |
| フードモーターパワー | kw | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| 機械の寸法 | cm | 167×135×180 | 165×154×192 | 230×170×209 | 230×206×209 | 252×226×243 |
| パッケージの寸法 | cm | 154×150×213 | 167×158×204 | 222×190×232 | 224×208×232 | 247×240×272 |
| 機械の重量 | 体重 | 1800 | 1800 | 3200 | 3370 | 4700 |
| 電圧/周波数 | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
機械のガイドウェイ,作業テーブル,負荷容量について開発することができます.

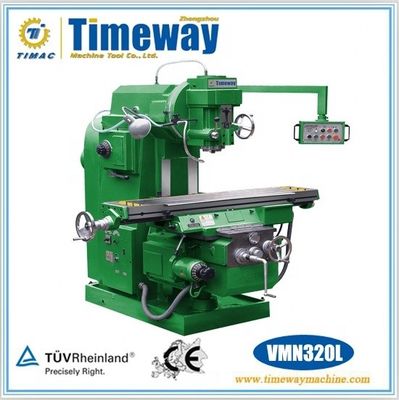

| 仕様 | ユニット | VMN320L | VMN420L |
| 作業台のサイズ | mm | 320×1600 | 428×2000 |
| Tスロット ((NxWxD) | mm | 3x18x80 | 3x18x100 |
| 作業台の最大負荷容量 | 体重 | 550 | 800 |
| 縦走 (X) | mm | 1020/1000 | 1250/1230 |
| 横断移動 (Y) | mm | 300/280 | 420/410 |
| 垂直移動 (Z) | mm | 410/400 | 480/470 |
標準装備:
- 引くバー
- 中央潤滑
- 作業ランプ
- 冷却液システム
- 操作ツール
- 操作説明書
選択用アクセサリー:
- 降ろし袖
- 2/3軸のデジタル読み取り
- 固定用道具,その他
- フリーニングチャック
- 機械のシール
- 旋回作業台
- 分裂頭
