機械には長片を強く固定できるダブル・チャックがあります.
"""""回転機は,後方支柱を装備し,補助サポートの長所
|
詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 軽量 |
| 最高。工作物（kg）の重量: | 9000 | ベッドの幅 (mm): | 356のmm |
| スピンドルモーターの電源 (kW): | 11 | スピンドル数: | シングル |
| 軸数: | 3 | 移動 (X軸): | 570のmm |
| 移動 (Z軸): | 850のmm | 定位精度 (mm): | ±0.001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.002 | サイズ (L*W*H): | 5600 * 1930 * 1900 |
| 電圧: | 220V | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 7700 |
| 保証: | 1 年 | 主要 な 売り物: | オートマティック |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | CNC |
| 機械の種類: | ローテム機械 CNC | 製品名: | CNCの旋盤Mechine |
| 機能: | 金属加工 | 精度: | 高精度機械 |
| 製品タイプ: | 経済的なCNCの旋盤 | 色: | 任意顧客 |
| 処理: | 金属加工回転機 | スピンドル速度: | 5~400回転/分 |
| 条件: | 新しい | Toolpostのブランド: | HONGDA |
| 適用される産業: | 建築材料の店,機械の修理店,製造工場 | 展示室の場所: | ない |
| 販売形態: | 熱い製品 2019 | 基本構成要素: | モーター,ポンプ |
| 年間: | 2023 | 最大 スピンドル速さ (rp.m): | 400回転/m |
| スピンドル・ボー ((mm): | 275 | 最大回転長さ (mm): | 3000 |
| 港: | 中国港 | ||
製品の説明
製品説明
CNC オイルラントローンの用途:
石油,地質,鉱山,化学産業,農業灌輸と排水におけるユーザーの特殊な要求を満たすユニオンジョイントの様々な直線と角管糸をカットすることができます掘削棒,鋳造管,排水管,井戸鋳造管,水ポンプ管は,エンジンターンと比較して,より経済的で効率的です.それは様々なメトリックをカットするためにエンジンターンとして使用することができますワイヤレスとモジュールのスレッド,シャフト,ディスク.
√ FANUC/SIEMENS/GSK CNC システム √ 大きな穴のチャック (前と後ろ)√ 死んだ中心部 √ 4ステーションの電動工具台 √ 冷却システム √ 作業ランプ √ パイロットランプ √ 半閉ざされたガード √ マニュアルパルス発電機 (MPG) √ 自動潤滑システム √ オイルガン √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | パネウマティックチャック 他のツールポスト _ 安定した休息 _ 休憩をフォローする エアコン _ チップコンベア 長パイプの _ 後部サポート リアルセンター |
仕様 | ユニット | QK-280 | QK-330 | QK-390 | QK-440 |
パイプのスレッドライン | mm | 130〜270 | 190〜320 | 190~380 | 270〜430 |
マックス ベッドに振り向いて | mm | 1000 | 1000 | 1000 | 1000 |
マックス 横滑り | mm | 610 | 610 | 610 | 610 |
作業部品の長さ最大 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
最大回転長さ | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
ガイドウェイの長さ | mm | 755 | 755 | 755 | 755 |
スピンドル鼻 | - | 糸の種類 | 糸の種類 | 糸の種類 | 糸の種類 |
スピンドルの穴 | mm | 280 | 330 | 390 | 440 |
スピンドル速度 | rpm | 10-320 (手動 4ステップ) | 10-280 (手動3ステップ) | 8-205 (手動3ステップ) | 8-205 (手動3ステップ) |
チャックサイズ | mm | 800 (マニュアル) | 780 (電気) | 850 (電気) | 1000 (電気) |
X/Z 軸の最小入力インクリメント | mm | 00.001/0001 | 00.001/0001 | 00.001/0001 | 00.001/0001 |
X/Z 軸の高速供給速度 | m/min | 4/4 | 4/4 | 4/4 | 4/4 |
X軸移動 | mm | 520 | 520 | 520 | 520 |
ターレット型 | mm | V4 | V4 | V4 | V4 |
ツールの支柱の部分 | mm | 40×40 | 40×40 | 40×40 | 40×40 |
繰り返しをインデックスする | mm | 0.008 | 0.008 | 0.008 | 0.008 |
最大切断力 | N | 29400 | 29400 | 29400 | 29400 |
尾根の羽の直径 | mm | 160 | 160 | 160 | 160 |
テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 |
尾根の羽の角 | - | MT6 | MT6 | MT6 | MT6 |
メインモーター電源 | kw | 22 | 22 | 22 | 22 |
作業精度 | ええと | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
表面の荒さ | ええと | ラ16 | ラ16 | ラ16 | ラ16 |
機械の長さ | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
機械の幅 | mm | 2050 | 2080 | 2220 | 2220 |
機械の高さ | mm | 2050 | 2080 | 2120 | 2120 |
機械の重量 | トン | 10.5/122 | 11.5/125 | 12/13 | 13/14 |
CNCシステム | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
機械の詳細

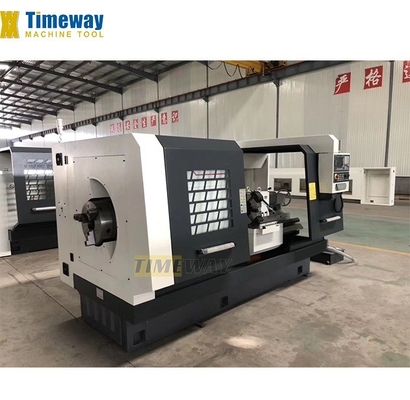

2回転車 (正面と後ろ)
標準回転機は,二重チャック (3-マハまたは4-マハ) で装備されています. スピンドルは異なる直径の長棒を満たすことができます. スピンドルの穴は130mm,200mm,225mm,255mm,280mm,300mm,330mm,360mm,390mm,440mm,520mm,630mm,およびカスタマイズされたスピンドル孔 (5.1"~24.8).
4ステーションの電動塔:
- 有名なブランドの電動塔を採用します 高精度な位置付けです

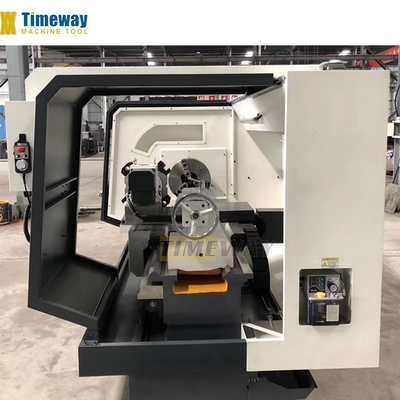

テイルストック
- マニュアル移動尾根は標準で 電気移動尾根はオプションです

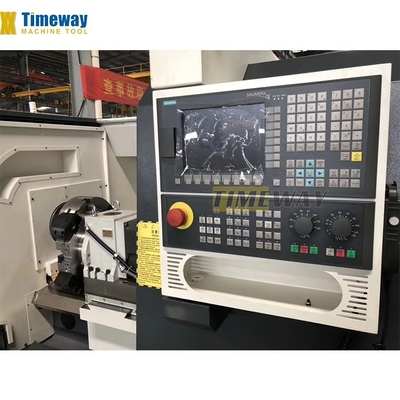

CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど
鉄管の糸のための自動生産ライン (オプション):
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC オイルランター用のだけです):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNCオイルランター専用)
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
