=高品質の鋳鉄 (HT300) を採用し,床幅 (755mm),負荷容量6000kg. 2度目の老化処理後,安定した性能,良い硬さ,振動防止能力.
=スピンドルは2点で,精密な重荷荷を負担し,安定して滑らかに回転します.
=スピンドルは,大きなトルク周波数を持つメインモーターで動かされ,スピンドルのトルクは大きな重力切断です.
=前後空洞チャックを標準装備し,ユーザーに合わせて,手動,電気,空気力,水力チャックの種類が選択できます.
=4ステーションの塔を備えた標準装備で,自由に持ち上げられ,迅速かつ簡単にインデックスできます.垂直6ステーションと水平6/8ステーションおよび他の電気塔を選択できます.
=X方向とZ方向は精度とグレードのボールスクリューを使用し,高処理精度,位置位置精度,再位置位置精度を保証します.
|
詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 5000 | ベッドの幅 (mm): | 1000 mm |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 520のmm | 移動 (Z軸): | 2750のmm |
| 定位精度 (mm): | ±0.002 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 |
| サイズ (L*W*H): | 6500*2220*2120 | CNC制御システム: | FANUC/SIEMENS/GSK |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 14000 |
| 保証: | 1 年 | 主要 な 売り物: | 高い 生産性 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | スピンドル速度の範囲 (rpm): | 23~260回転/分 |
| 旅行（Ｙ軸） （mm）: | 3000のmm | スピンドルテーパー: | ISO40 |
| 切断トルク: | 12 Nm | スピード (mm/min): | 0〜3000mm/min |
| 送り速度（mm/min）: | 0〜5000mm/min | ツール交換の時間 (s): | 0.7 |
| 製品名: | CNC オイル・カントリー・ターネ | 機械の種類: | 横軸のCNC回転機 |
| 販売後サービス: | 1 年 | 制御システム: | SIEMENS GSK FANUC （任意） |
| 色: | 顧客 の 要求 | モデル: | QK-440 |
| ベッド上のMax.Swing: | 1000mm | 紡錘の速度範囲: | 23~260回転/分 |
| 紡錘穴: | 440mm | 中心間の間隔: | 1500/3000mm |
製品の説明
製品説明

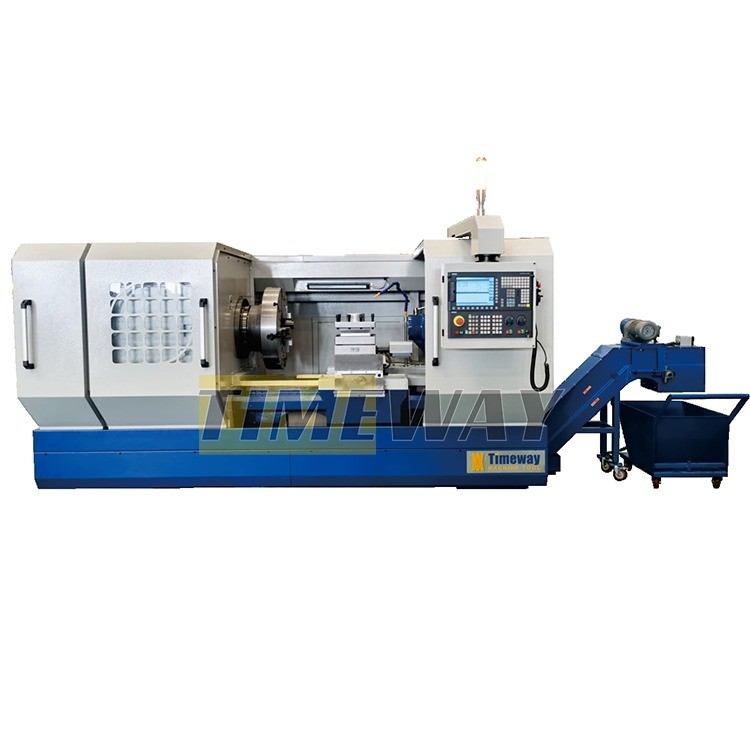

大穴 CNC オイルカントリーパイプスレッドリングラート
パイプのスレッドラインΦ270~430mm
特徴:
仕様
仕様 | ユニット | QK-440 |
容量 | ||
ベッドに振り回して | mm | 1000 |
横スライドを振り回す | mm | 610 |
センター間の距離 | mm | 1500/3000 |
パイプのスレッドライン | mm | 270〜430 |
ベッド幅 | mm | 755 |
最大負荷容量 | 体重 | 6000 |
スピンドル | ||
スピンドルの穴 | mm | 440 |
スピンドル速度ステップ | ステップ | ステップレス (3シフト) |
スピンドル速度 | rpm | 8から205 |
チャックサイズ | mm | 1000 |
チャックタイプ (電気) | - | 4つの口 |
塔 | ||
ターレットタイプ (電気) | - | V4 |
ツールの棒の大きさ | mm | 40×40 |
飼料 | ||
X軸移動 | mm | 520 |
Z軸移動 | mm | 1250 |
X軸の高速供給速度 | mm/min | 4000 |
Z軸の高速供給速度 | mm/min | 4000 |
尾根 | ||
尾根の羽の直径 | mm | 140 |
尾根の羽の角 | - | MT6 |
テイルストック 羽の移動 | mm | 300 |
ほか | ||
メインモーター電源 | kw | 22 |
冷却液のモーターパワー | kw | 0.125 |
機械の寸法 | mm | 5000/6500×2200×2200 |
機械の重量 | 体重 | 13000/14000 |
詳細な画像

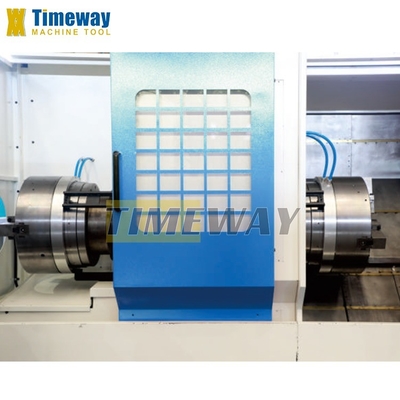

ダブル・チャック

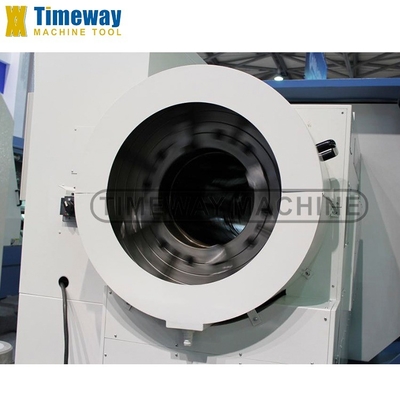

異なるパイプのための大きなスピンドルホール ダブルマニュアルチャック

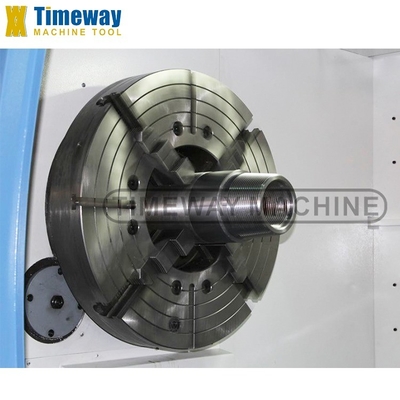

ダブル・チャック
異なるパイプのための大きなスピンドルホール ダブルマニュアルチャック

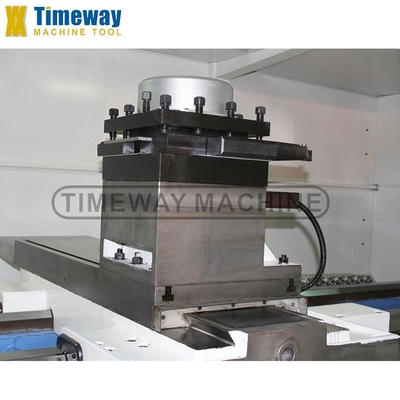

ツール・ポスト/ターレット
標準4ステーションの電動工具台
6/8 ステーションの電動塔はオプションです

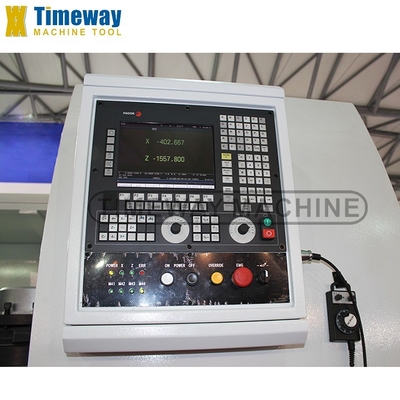

CNC制御システム
GSK,シメンス,ファヌック,シンテック,三?? など
アクセサリー
標準アクセサリー:
FANUC/GSK/SIEMENS CNCシステム
大穴チャック (前後)
4駅の電気工具台
作業ランプ
パイロットランプ
冷却システム
半閉ざされたガード
手動パルス発電機 (MPG)
死んだ中心部
オイル・ガン
自動潤滑ポンプ
手動で移動する尾根
道具と道具箱
レベルリング クイーン & ボルト
操作説明書 (英語)
4駅の電気工具台
作業ランプ
パイロットランプ
冷却システム
半閉ざされたガード
手動パルス発電機 (MPG)
死んだ中心部
オイル・ガン
自動潤滑ポンプ
手動で移動する尾根
道具と道具箱
レベルリング クイーン & ボルト
操作説明書 (英語)
選択用アクセサリー:
パンマティックチャック
他の道具の柱
シップコンベア
エアコン
長いパイプの後部支柱
シップコンベア
エアコン
長いパイプの後部支柱
