詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 550 | ベッドの幅 (mm): | 550 mm |
| スピンドルモーターの電源 (kW): | 7.5 | スピンドル数: | 双子 |
| 軸数: | 2 | 移動 (X軸): | 2750のmm |
| 移動 (Z軸): | 320のmm | サイズ (L*W*H): | 5157×1360×1555mm |
| 電圧: | 380V 50Hz | CNC制御システム: | シーメンス |
| ツール・ポスト・ステーション: | 12 | 体重 (kg): | 5050 |
| 保証: | 1 年 | 主要 な 売り物: | オートマティック |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。工作物の長さ: | 3000mm |
| 固定管の直径: | 50~193mm | 紡錘の腔線径・山径: | 200mm |
| 紡錘の速度範囲: | 30~300rpm (ステップレス) | ベッドの幅: | 550mm |
| チャック: | マニュアル 3 マンハック (標準) | CNCシステム: | FANUC 0i-mate TD |
| 最高。振動直径: | 630mm | 体重: | 5050kg |
| パワー: | 7.5/11kw (メインモーター) | 条件: | 新しい |
| 適用される産業: | 建築物 機械 修理 工場 建設 エネルギー 鉱業 | 展示室の場所: | アメリカ合衆国,イタリア,フランス,サウジアラビア,パキスタン,アルゼンチン,南アフリカ,オーストラリア |
| 販売形態: | 新しい製品 2020 | 基本構成要素: | ローヤリング,モーター,ポンプ,ギア |
| 最大回転長さ (mm): | 3000 | 年間: | 2022 |
| 最大 スピンドル速さ (rp.m): | 300 r.p.m | スピンドル・ボー ((mm): | 200 |
| 港: | 中国港 | ||
製品の説明

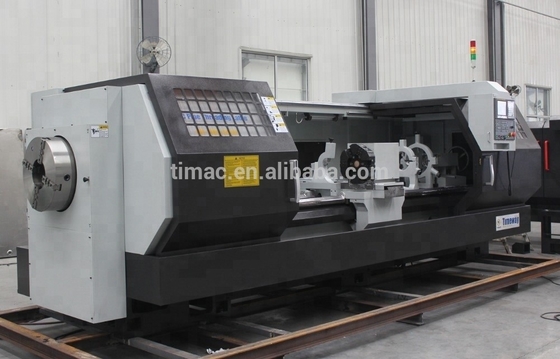

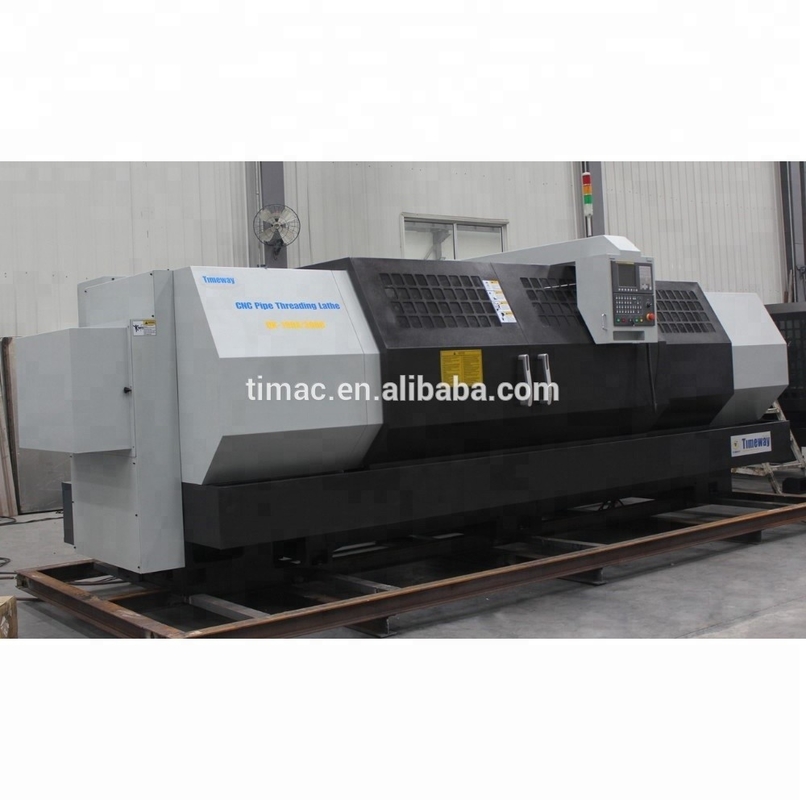

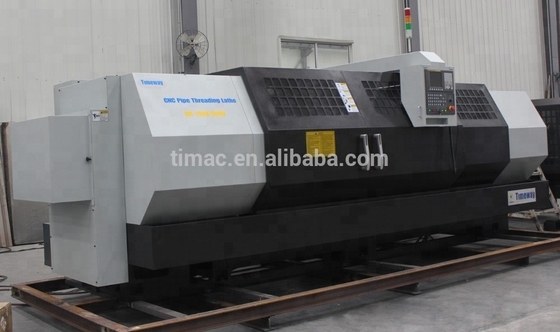

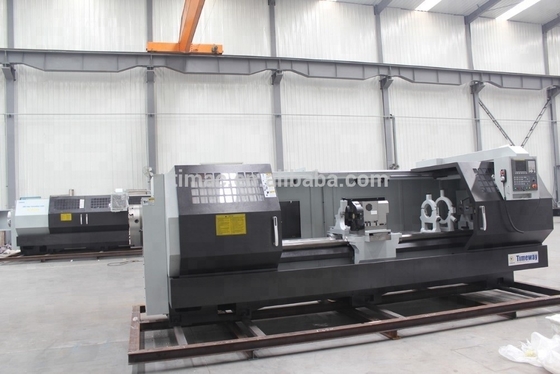

CNCチューブスレッドリングターン
QK-190A QK-360A QK-510A 試聴する
特徴:
- この機械は,石油パイプのスレッド回転のために開発され,すべての種類のパイプスレッド回転に適しています.
- 完全閉ループ制御システムであるCNCパイプスレッドリングラートで,通常のCNCラートとしても使用できます.
- 内部と外部の円筒形,内部と外部の円形,円弧表面,端面,切断とコーナーターニングスレッドなど
- S適性,高加工効率,低スクラップ率,完成品の良い一貫性,熟練した労働者
- 手作業用の制御パネルにある電子ハンドホイールは,新しい作業部件と道具の簡単かつ迅速な設置を保証します.
- 高トルク駆動と各軸にプリロードされたボールスクリュー
- 高性能冷却液システム,中央潤滑装置,チェーン型チップコンベヤー
- 顧客の要求に応じて,我々は4つの口先自中心チャックと水平な6つのステーションツールポストを提供していますが,標準装備は3つの口先チャックと垂直4つのステーションツールポストです.
•サーボモーター 直接駆動 スピンドル 6 ステーションのツールのポストを持つ車両
技術パラメータ:
| 仕様 | ユニット | QK-190A | QK-360A | QK-510A |
| マックス ベッドを振り回して | mm | Φ630 | Φ1000 | Φ1200 |
| マックス 乗り物を転がせ | mm | Φ340 | Φ610 | Φ710 |
| 2つの中心間の距離 | mm | 3000 | 3000 | 3000 |
| ベッドの幅 | mm | 550 | 755 | 755 |
| ガイドウェイのタイプ | - | 二重V型 (クライアントの要求に応じて) | ||
| スピンドル内部の穴の直径 | mm | Φ200 | Φ390 | Φ520 |
| マックス 固定管の直径 | mm | Φ50-193 | Φ190〜380 | Φ330〜510 |
| チャック型 | mm | マニュアル 3 マンハック | マニュアル 4 マンハック | マニュアル 4 マンハック |
| スピンドル速度のステップ | ステップ | 2 | 3 | 3 |
| スピンドル速度の範囲 | r.p.m | 30~300 (ステップなし) | 10〜200 (ステップなし) | 10〜200 (ステップなし) |
| フードインクリメントとピッチ範囲 | mm | 0.001-40 | 0.001-40 | 0.001-40 |
| X/Z軸の最大移動 | mm | X:320/520; Z:2750 | X: オーケー500◎Z:2750 | X: オーケー500◎Z:2750 |
| X/Z軸の高速速度 | mm/min | 4000 | 4000 | 4000 |
| X/Z軸の電源サーボモーターの動力 | kw/N.m | X: 1.5/10; Z: 2.3/15 | X: 2.3/15 Z: 4.7/30 | X: 2.3/15 Z: 4.7/30 |
| 道具数 | - | 4 エレクトロ | 4 エレクトロ | 4 エレクトロ |
| ツールセクション (H×W) | mm | 32×32 | 40×40 | 40×40 |
| 尾根の袖の直径 | mm | Φ100 | Φ140 | Φ140 |
| 尾根の袖の移動 | mm | 205 | 300 | 300 |
| 尾根の袖の縮小 | - | MT5 | MT6 | MT6 |
| 主動電源 (インバーター) | kw | 7.5/11 | 22 | 37 |
| 冷却液ポンプ | kw | 0.125 | 0.15 | 0.15 |
| CNCシステム | - | FANUC 0i-mate TDコントローラ | ||
| 総寸法 (L×W×H) | mm | 5157 × 1360 × 1555 | 5157×2200×1520 | 6100 × 2200 × 1750 |
| 機械の重量 | 体重 | 5050 | 12000 | 15000 |
注記:マニュアル式4口チャックはオプションで,3口チャックは標準装備で自律チャックで,スピンドル (サーボモーター) 速度範囲30-500rpm (ステップレス) が用意されている.
標準装備:
| |
選択用アクセサリー:
| |
実際の作業精度:
細かい回転で外側の角管の糸を回す16精密度特殊計測器で,機械に,線を回す,線を回す,線を回す,線を回す.私たちの実際の加工と繰り返し測定を通じて顧客が必要とする高品質の作業部品を処理することができます.
作業部品の加工の高精度を保つ方法: (以下のように)
Z軸に新しいガイドを設計します. 二重V型ガイドは,より良い加工精度を維持します..
電子ユニットとレニショーレーザーインターフェロメーター:
• 医療機関有名ブランドのRenishawレーザーインターフェロメーターは,X/Z軸の位置付け精度と位置付け精度とバックブレスを測定するだけでなく,X/Z軸のピッチ補償をセグメント化することができます.機械の整体精度と加工精度精度が高く,加工糸の精度が高く
機械ツールの標準パッケージ:
箱製の鉄パレットと 積立した枠で 立方形の鋼管で 木材状の複合板の包装を囲んで 包装の上部には雨proof
