詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 16~380回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 22 | 電圧: | 要求に応じて |
| サイズ (L*W*H): | 6500×2100×1600mm | 体重 (kg): | 11500のkg |
| 保証: | 1 年 | 主要 な 売り物: | エネルギー 節約 |
| 販売形態: | 新しい製品 2020 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | エンジンパイプスレッドラートン | 加工管の直径範囲: | 130~270mm |
| 紡錘穴: | 280mm | ベッドの幅: | 755mm |
| マックス 作業部品の重量: | 5000kg | スピンドル速度: | 16~380rpm (12ステップ) |
| チャックサイズ: | 800mm ((4口マニュアル) | 最高。振動直径: | 1000mm |
| 体重: | 11500kg | パワー: | 22KW |
| 条件: | 新しい | 適用される産業: | 建設材料の店,機械の修理店,製造工場,レストラン,建設工事,エネルギーと鉱山 |
| 展示室の場所: | カナダ,トルコ,ドイツ,インドネシア,メキシコ,ロシア,ルーマニア | 基本構成要素: | ローヤリング,ギア,モーター,エンジン |
| 最大回転長さ (mm): | 3000のmm | スピンドル・ボー ((mm): | 280 |
| 年間: | 2022 | 港: | 中国港 |
製品の説明

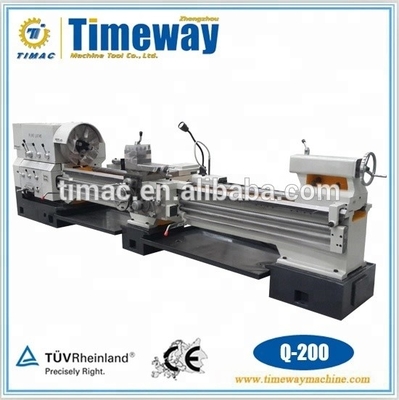

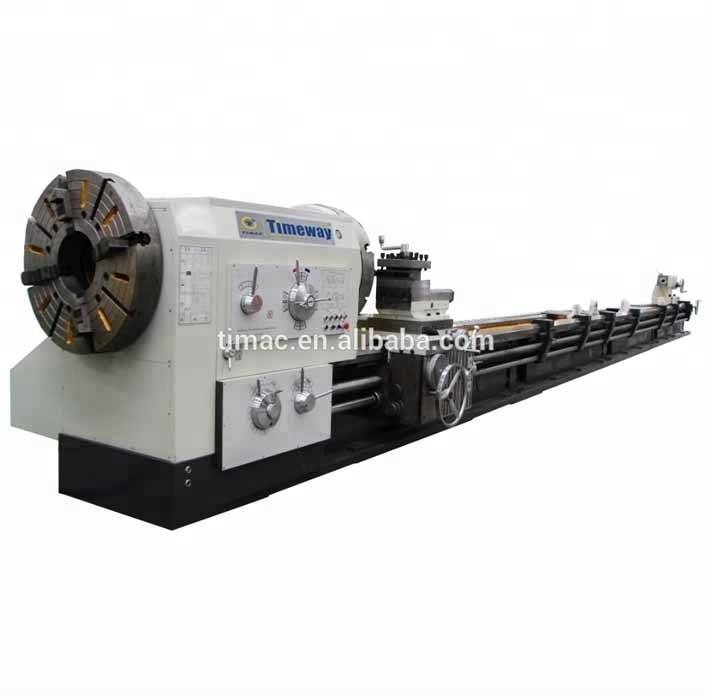

油田用の手動水平管スレッドリングターン
Q-200 Q-225 Q-240 Q-280 Q-330
主な見通し
製品説明
特徴:
- 油田回転機は,内部と外部のパイプスレッドを回転するために使用されます.
- 一般的な機械工具として,外側の円,穴,軸や円盤の端面を製造するために使用できます.
- 精密スフィンダルのマッシブヘッドストック,両側に2つのターネスチャックマウント
- 作業スピンドルの高いトルクは,大直径のパーツを加工する際に高いチップ除去率を保証します.
- 高級鋳鉄製の重型機械床 硬化・接地ガイドウェイ
- 中央で実用的な制御装置
- インチとメトリックの糸の幅広いスペクトル
- 歯車には硬化と磨きがあります
- 重い4ステーションのツールホルダー
- 冷却液システムも付属しています

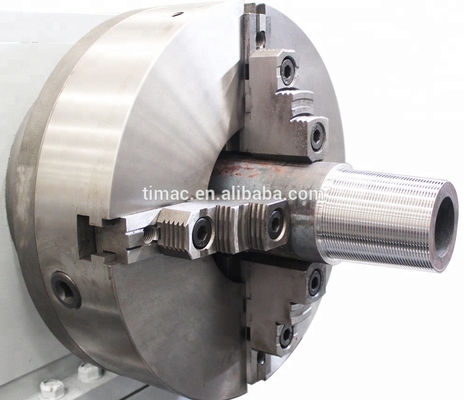

内部および外部の角糸の加工:
技術パラメータ:
| 仕様 | ユニット | Q-200 | Q-225 | Q-240 | Q-280 | Q-330 | |
| 容量 | ベッドに振り回して | mm | Φ630/Φ800 | Φ630/Φ800 | Φ800 | Φ1000 | Φ1000 |
| 横スライドを振り回す | mm | Φ340/Φ540 | Φ340/Φ540 | Φ480 | Φ610 | Φ610 | |
| センター間の距離 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| パイプのスレッドライン | mm | Φ50-193 | Φ50から220 | Φ60-230 | Φ130〜270 | Φ190〜320 | |
| ベッド幅 | mm | 550 | 550 | 705 | 755 | 755 | |
| X軸移動 | mm | 320 | 320 | 320 | 520 | 520 | |
| Z軸移動 | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1300/2800 | 1300/2800 | |
| 最大負荷容量 | 体重 | 3000 | 3000 | 3000 | 5000 | 5000 | |
| スピンドル | スピンドルの穴 | mm | Φ200 | Φ225 | Φ240 | Φ280 | Φ330 |
| スピンドル速度ステップ | ステップ | FWD.12/REV6 | FWD.12/REV6 | 12 | 12 | 9 | |
| スピンドル速度 | rpm | 24-300/38-384 | 24-300/38-384 | 20から460 | 16~380 | 7.5-280 | |
| チャックサイズ | mm | Φ520 | Φ520 | Φ630 | Φ800 | Φ780 | |
| チャック型 | - | 4口マニュアル | 4口マニュアル | 4口電動 | 4口マニュアル | 4口電動 | |
| 塔 | ターレット型 | - | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション |
| ツールの棒の大きさ | mm | 32×32 | 32×32 | 32×32 | 40×40 | 40×40 | |
| 塔の移動 | mm | 200 | 200 | 200 | 300 | 300 | |
| 飼料 | X軸のフード種類/範囲 | mm/r | 22/0.02-0 試聴する45 | 22/0.02-0 試聴する45 | 22/0.02-0 試聴する45 | 64/0.05-1215 | 22/0.02-0 試聴する45 |
| X軸の速食 | mm/min | 2300 | 2300 | 2300 | 1870 | 1870 | |
| Z軸の飼料種類/範囲 | mm/r | 連邦政府33 | 連邦政府33 | 連邦政府33 | 64/0.1-243 | 連邦政府33 | |
| Z軸の速食 | mm/min | 4000 | 4000 | 4000 | 3740 | 3740 | |
| 糸 切る | メトリックスレッドと範囲の番号 | mm | 保護 保護 | 保護 保護 | 1〜15 | 30/1 - 30 | 血 の 流出 |
| インチ糸数と範囲 | T.P.I. | 2月28日 (日) | 2月28日 (日) | 1〜14 | 27/1-28 | 2月22日 (日) | |
| モジュールの糸と範囲の番号 | mm | - | - | 0.5-7. わかった5 | - | - | |
| DP 糸と範囲の番号 | D.P. | - | - | 2〜28 | - | - | |
| 尾根 | 尾根の羽の直径 | mm | Φ100 | Φ100 | Φ100 | Φ140 | Φ140 |
| 尾根の羽の角 | - | MT5# | MT5# | MT5# | MT6# | MT6# | |
| テイルストック 羽の移動 | mm | 250 | 250 | 250 | 300 | 300 | |
| パワー | メインモーター電源 | kw | 7.5 | 7.5 | 18.5 | 22 | 22 |
| 急速なモーターパワー | kw | 0.3 | 0.3 | 1.1 | 1.5 | 1.5 | |
| 冷却液のモーターパワー | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| ほか | 機械の寸法 | mm | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 |
| 機械の重量 | 体重 | 4200/5050 | 4300/5150 | 8500/9500 | 10000/11500 | 11500/13000 | |
標準設定:
- 4 - independant jaw chuck, 2セット
- コナーターニング装置,1セット
- 板外支柱 1 枚
- 手動で移動する尾根
- チャック&ツール ポストガード
- 冷却液システム,ハロゲン光
- メンテナンスの道具と道具箱
- 英語での操作説明書
詳細画像

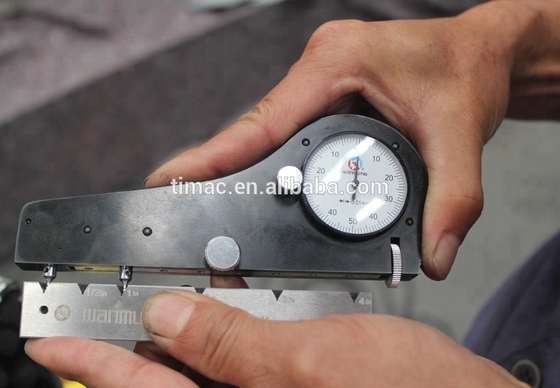

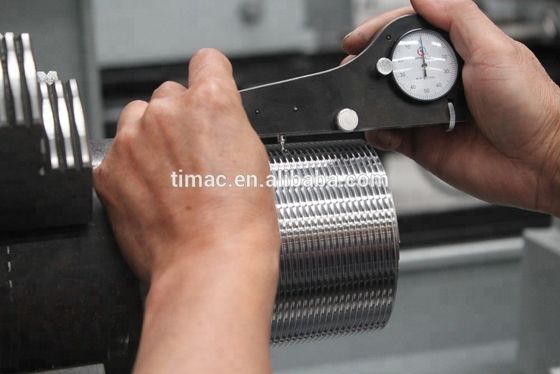

角糸の切断と試験:

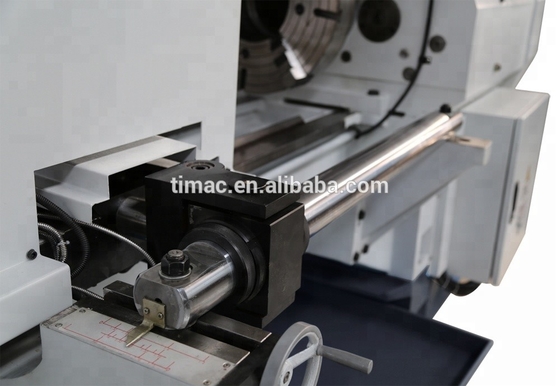

トーパーターニング装置:
