詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000のmm | スピンドル速度の範囲 (rpm): | 20 - 460回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 550 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 380V 50Hz | サイズ (L*W*H): | 5000×2100×1630mm |
| 体重 (kg): | 11500のkg | 保証: | 1 年 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| 機械の種類: | 大型穴管スレッドリングターン | 工件物の最大直径: | 320mm |
| 紡錘穴: | 330mm | ベッドの幅: | 755mm |
| スピンドル速度: | 7.5-280mm (12ステップ) | ベッドの幅: | 755mm |
| 最高。振動直径: | 1000mm | 最高。振動直径（mm）: | 130 |
| 条件: | 新しい | スピンドル・ボー ((mm): | 130 |
| 適用される産業: | 製造工場 | 展示室の場所: | イタリア,ドイツ,ベトナム,ルーマニア,オーストラリア |
| 基本構成要素: | 軸受け、ギヤ、モーター、他の変速機PLC | 最大回転長さ (mm): | 3000のmm |
| 港: | 中国港 | ||
製品の説明

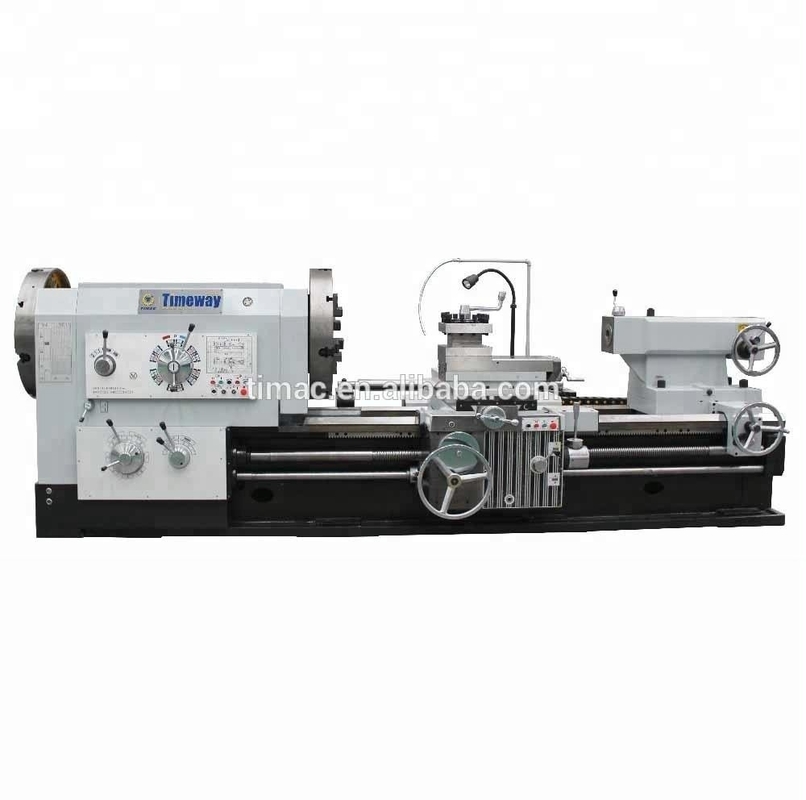

オイルカントリー ハイデュティ マニュアルラートン
適用:
シリーズ lathesは,一般的な lathes のすべての機能とパフォーマンスを含んでおり,内部および外部の (コパー) 糸を回すのに使用されます.特殊用途の回転機になります.
作業部品の異なる直径に応じて,顧客は異なる機械ツールを選択することができます.提供できるのは:
Q-130 (130mm),Q-200 (200mm)
Q-225 (225mm),Q-240 (240mm)
Q-280 (280mm),Q-330 (330mm)
Q-390 (390mm),Q-440 (440mm)
Q-520 (520mm)
主な見通し
製品説明
特徴:
- 油田回転機は,内部と外部のパイプスレッドを回転するために使用されます.
- 一般的な機械工具として,外側の円,穴,軸や円盤の端面を製造するために使用できます.
- 精密スフィンダルのマッシブヘッドストック,両側に2つのターネスチャックマウント
- 作業スピンドルの高いトルクは,大直径のパーツを加工する際に高いチップ除去率を保証します.
- 高級鋳鉄製の重型機械床 硬化・接地ガイドウェイ
- 中央で実用的な制御装置
- インチとメトリックの糸の幅広いスペクトル
- 歯車には硬化と磨きがあります
- 重い4ステーションのツールホルダー
- 冷却液システムも付属しています
技術パラメータ:
Q-130 Q-200 Q-225 Q-240 について
| 仕様 | ユニット | Q-130 | Q-200 | Q-225 | Q-240 | |
| 容量 | ベッドに振り回して | mm | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| 横スライドを振り回す | mm | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
| センター間の距離 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| パイプのスレッドライン | mm | Φ30-126 | Φ50-193 | Φ50から220 | Φ60-230 | |
| ベッド幅 | mm | 550 | 550 | 550 | 705 | |
| X軸移動 | mm | 320 | 320 | 320 | 320 | |
| Z軸移動 | mm | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
| 最大負荷容量 | 体重 | 3000 | 3000 | 3000 | 3000 | |
| スピンドル | スピンドルの穴 | mm | Φ130 | Φ200 | Φ225 | Φ240 |
| スピンドル速度ステップ | ステップ | FWD.18/REV9 | FWD.12/REV6 | FWD.12/REV6 | 12 | |
| スピンドル速度 | rpm | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20から460 | |
| チャックサイズ | mm | Φ400 | Φ520 | Φ520 | Φ630 | |
| チャック型 | - | 3つのマウント | 4口マニュアル | 4口マニュアル | 4口電動 | |
| 塔 | ターレット型 | - | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション |
| ツールの棒の大きさ | mm | 32×32 | 32×32 | 32×32 | 32×32 | |
| 塔の移動 | mm | 200 | 200 | 200 | 200 | |
| 飼料 | X軸のフード種類/範囲 | mm/r | 22/0.02-0 試聴する45 | 22/0.02-0 試聴する45 | 22/0.02-0 試聴する45 | 22/0.02-0 試聴する45 |
| X軸の速食 | mm/min | 2300 | 2300 | 2300 | 2300 | |
| Z軸の飼料種類/範囲 | mm/r | 連邦政府33 | 連邦政府33 | 連邦政府33 | 連邦政府33 | |
| Z軸の速食 | mm/min | 4000 | 4000 | 4000 | 4000 | |
| 糸 切る | メトリックスレッドと範囲の番号 | mm | 52/1-224 | 保護 保護 | 保護 保護 | 1〜15 |
| インチ糸数と範囲 | T.P.I. | 2月28日 (日) | 2月28日 (日) | 2月28日 (日) | 1〜14 | |
| モジュールの糸と範囲の番号 | mm | - | - | - | 0.5-7. わかった5 | |
| DP 糸と範囲の番号 | D.P. | - | - | - | 2〜28 | |
| 尾根 | 尾根の羽の直径 | mm | Φ100 | Φ100 | Φ100 | Φ100 |
| 尾根の羽の角 | - | MT5# | MT5# | MT5# | MT5# | |
| テイルストック 羽の移動 | mm | 250 | 250 | 250 | 250 | |
| パワー | メインモーター電源 | kw | 7.5 | 7.5 | 7.5 | 18.5 |
| 急速なモーターパワー | kw | 0.3 | 0.3 | 0.3 | 1.1 | |
| 冷却液のモーターパワー | kw | 0.125 | 0.125 | 0.125 | 0.125 | |
| ほか | 機械の寸法 | mm | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| 機械の重量 | 体重 | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| 仕様 | ユニット | Q-280 | Q-330 | Q-390 | Q-440 について | Q-520 | |
| 容量 | ベッドに振り回して | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| 横スライドを振り回す | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| センター間の距離 | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| パイプのスレッドライン | mm | Φ130〜270 | Φ190〜320 | Φ190〜380 | Φ270〜430 | Φ350〜510 | |
| ベッド幅 | mm | 755 | 755 | 755 | 755 | 755 | |
| X軸移動 | mm | 520 | 520 | 520 | 520 | 520 | |
| Z軸移動 | mm | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| 最大負荷容量 | 体重 | 5000 | 5000 | 5000 | 5000 | 5000 | |
| スピンドル | スピンドルの穴 | mm | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| スピンドル速度ステップ | ステップ | 12 | 9 | 9 | 9 | 9 | |
| スピンドル速度 | rpm | 16~380 | 7.5-280 | 6から205 | 4.9-180 | 4.9-180 | |
| チャックサイズ | mm | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| チャック型 | - | 4口マニュアル | 4口電動 | 4口電動 | 4口電動 | 4口電動 | |
| 塔 | ターレット型 | - | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション | マニュアル 4 ステーション |
| ツールの棒の大きさ | mm | 40×40 | 40×40 | 40×40 | 40×40 | 40×40 | |
| 塔の移動 | mm | 300 | 300 | 300 | 300 | 300 | |
| 飼料 | X軸のフード種類/範囲 | mm/r | 64/0.05-1215 | 22/0.02-0 試聴する45 | 32/0.095-1 試聴する44 | 22/0.02-0 試聴する45 | 32/0.095-1 試聴する44 |
| X軸の速食 | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Z軸の飼料種類/範囲 | mm/r | 64/0.1-243 | 連邦政府33 | 32/0.095-1 試聴する4 | 連邦政府33 | 32/0.095-1 試聴する4 | |
| Z軸の速食 | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
| 糸 切る | メトリックスレッドと範囲の番号 | mm | 30/1 - 30 | 血 の 流出 | 血 の 流出 | 血 の 流出 | 血 の 流出 |
| インチ糸数と範囲 | T.P.I. | 27/1-28 | 2月22日 (日) | 2月22日 (日) | 2月22日 (日) | 2月22日 (日) | |
| モジュールの糸と範囲の番号 | mm | - | - | - | - | - | |
| DP 糸と範囲の番号 | D.P. | - | - | - | - | - | |
| 尾根 | 尾根の羽の直径 | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| 尾根の羽の角 | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 | 300 | |
| パワー | メインモーター電源 | kw | 22 | 22 | 22 | 22 | 22 |
| 急速なモーターパワー | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| 冷却液のモーターパワー | kw | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| ほか | 機械の寸法 | mm | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
| 機械の重量 | 体重 | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
標準設定:
- 3/4 - マンハックチャック,2セット
- コナーターニング装置,1セット
- 板外支柱 1 枚
- 手動で移動する尾根
- チャック&ツール ポストガード
- 冷却液システム,ハロゲン光
- メンテナンスの道具と道具箱
- 英語での操作説明書
詳細画像

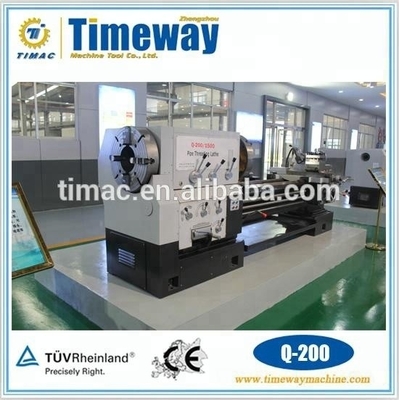

Q-130とQ-200:

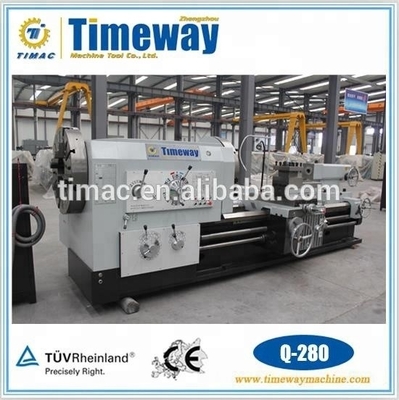

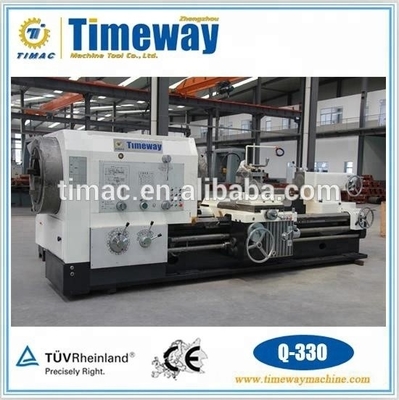

Q-280 と Q-330:

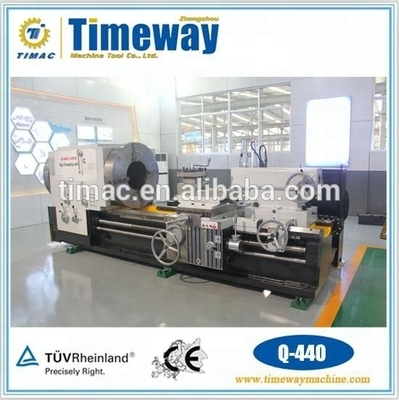

Q-440 と Q-520:
