詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 1500 | ベッドの幅 (mm): | 550 mm |
| スピンドルモーターの電源 (kW): | 7.5 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 320のmm |
| 移動 (Z軸): | 380のmm | サイズ (L*W*H): | 3227×1800×1850mm |
| 電圧: | 顧客の要求に応じて | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 3900 | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | 旋盤に通すCNCの管 | パイプの最大直径: | 120mm |
| 紡錘穴: | 130MM | ベッドの幅: | 550mm |
| マックス 作業部品の重量: | 1500kg | スピンドル速度: | 25~800rpm (16ステップ) |
| 制御システム: | FANUC CNC システム | 作業部品の最大長さ: | 3000 |
| 保証期間: | 1 年 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 建設材料の店,機械の修理店,製造工場,建設工事 |
| 展示室の場所: | トルコ,ドイツ,ブラジル,ペルー,ロシア,タイ,アルジェリア,マレーシア,オーストラリア | 販売形態: | ほか |
| 基本構成要素: | 軸承,モーター,ギア,その他,ギアボックス | 最大回転長さ (mm): | 2580 |
| 最大 スピンドル速さ (rp.m): | 450 r.p.m | 港: | 中国港 |
製品の説明

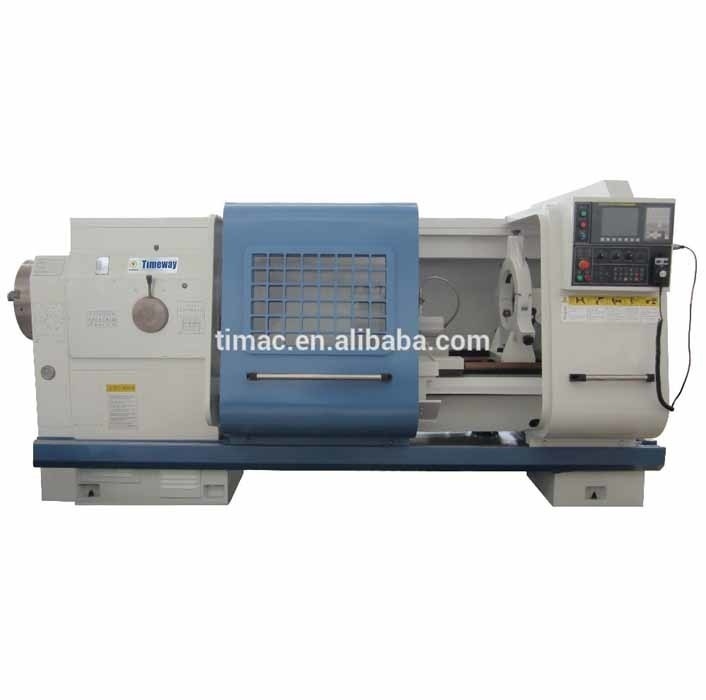

"130mm スピンドル" オイルカントリー ホール スピンドル CNC ターン
QK-120A QK-190A QK-260A QK-350A QK-460A
主な見通し
製品説明
適用:
タイムウェイ・マシンが売れた6インチ 8インチ 10インチ 14インチ 石油・ガス産業で使用されるすべてのサイズのスレッドを処理するように設計された,空っぽのスピンドルCNCオイルランターターン.中央の高さ385mm,500mm,550mm,650mm オーケー オーケー オーケー;中心部間の距離から750mm最大5000mm;3つの口先自中心チャックまたはギアボックスの両側にある4つの口先独立チャック.すべての機械はCE規格に準拠しています
特徴:
- この機械は,石油産業の要求の高いアプリケーションで使用するために設計され,数十年の経験を統合しています.
- マジックヘッドストックとミアンスピンドルで 角型ローラーベアリングで動いて 2つのターンチャックマウント
- 広い機械床は,大きく硬化され,地面のガイドウェイがあり,高硬さがあります.
- 高トルク駆動装置と各軸に前置きされたボールスクリュー
- 自動 4段ギア 無限変速範囲で
- 効率的な電源伝送のために硬化され,接地されたギア.
- 自動ツール交換機能を持つ重用4ステーションのツールホルダー
- 高性能冷却液システムと中央潤滑装置を含む
- 賞を受賞した信頼性と長年の経験を持つ制御技術-FANUCまたはSIEMENS CNCシステム.
- 手動操作のための制御パネルの電子ハンドホイールは,新しい作業部件を簡単に,迅速にセットアップし,
技術パラメータ:
| 仕様 | ユニット | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |
| 容量 | 中央の高さ | 385 | 500 | 550 | 650 | ||
| ベッドに振り回して | mm | 630 | 1000 | 1100 | 1250 | ||
| 車両を振り回す | mm | 480 | 630 | 730 | 900 | ||
| パイプの外径 (マニュアルチャック) | mm | 120 | 190 | 70〜260 | 114-340 年 | 300〜460 | |
| 作業部品の最大長さ | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||
| 最大回転長さ | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||
| ガイドウェイの長さ | mm | 550 | 755 | 1100 | |||
| スピンドル | スパンドル・ボー | mm | 130 | 200 | 275 | 355 | 465 |
| スピンドル鼻 | C11 | A2-15 | A2-28 | ||||
| ヘッドストック | スピンドル速度のステップ (三相アシンクロンモーター) | マニュアル 3 ステップ,オート 6 ステップ 16 速度 | マニュアル 2 ステップ,オート 4 ステップ 8 速度 | --- | --- | --- | |
| スピンドル速度のステップ (変速モーター) | --- | --- | 自動 4 ギア ステップ,ステップなしのスピード変更 | ||||
| スピンドル速度の範囲 ((三相アシンクロンモーター) | 25〜800 | 90〜450 | --- | --- | --- | ||
| スピンドル速度の範囲 ((変速モーター) | --- | --- | 6〜400 | 5-320 | 5〜200 | ||
| メインモーターパワー (三相アシンクロンモーター) | kw | 7.5 | --- | --- | --- | ||
| メインモーター電源 (変頻モーター) | 18.5 | 28/38 | |||||
| チャックタイプ (マニュアルチャック) | マニュアル 3 マンハック 380 | マニュアル 3 マンハック 500 | マニュアル 4 マンハック 630 | マニュアル 4 マンハック 800 | マニュアル 4 マンハック 630 | ||
| 飼料 | X/Z 軸の最小出力増量 | mm | 00.001/0001 | ||||
| X/Z軸の高速速度 | mm/min | 3000/6000 | |||||
| x 軸の最大移動 | mm | 320 | 630 | 800 | |||
| 輸送 | ツール・ポストの作業位置 | 垂直4位240 | 垂直 4-位置300 | ||||
| インデックスする時間 | s | 2.5 | 4 | ||||
| 繰り返しをインデックスする | mm | 0.008 | 0.01 | ||||
| ツールの支柱の部分 | mm | 32 | 40 | ||||
| 尾根 | 尾根羽の直径 | mm | 100 | 160 | |||
| 尾根羽の移動 | mm | 250 | 300 | ||||
| 尾根の羽根の角穴 | モース5 | モース6 | |||||
標準設定:
- シエメンス CNCシステム
- 垂直4ステーションの電気工具台
- 電動ストック
- 手動式4口チャック
- 中央潤滑システム
- 作業灯
- 冷却液システム
- 半閉蓋
- 電気キャビネット エアコン付き
- 道具箱と道具
- プログラミングマニュアル
- 操作説明書
選択可能な設定:
- FANUC/FAGOR CNCシステム
- 液圧チャック
- 水力または手動の尾根ストック
- 6号線と8号線 道具台
- リアル・センター
- 特殊アクセサリー
詳細画像
よりリアルなマシンについては,次の写真を見てください:

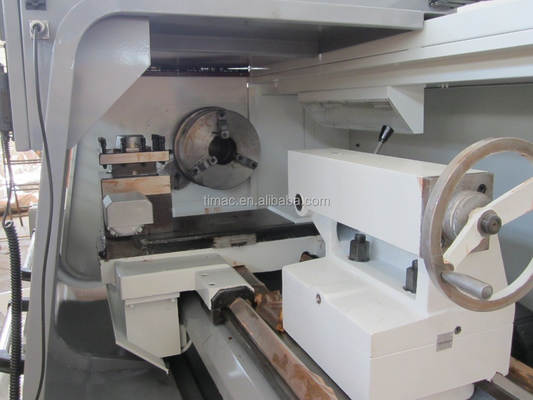

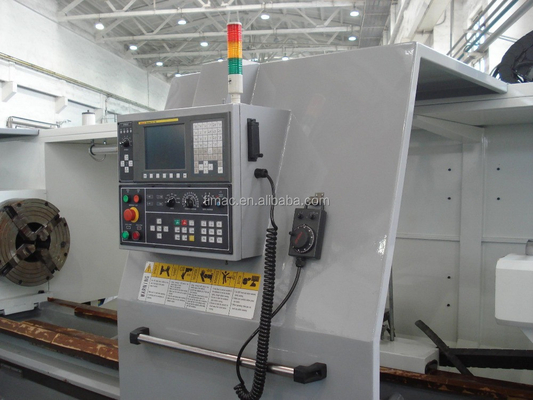

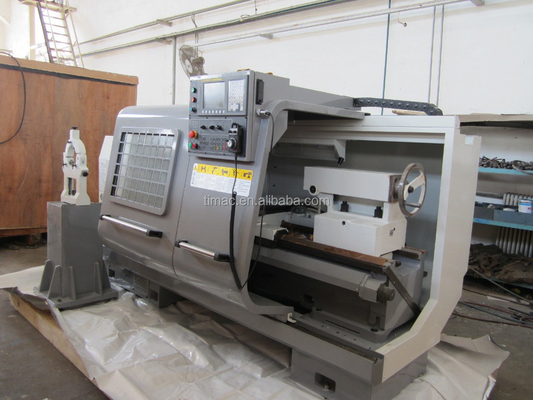

QK-120AとQK-190A

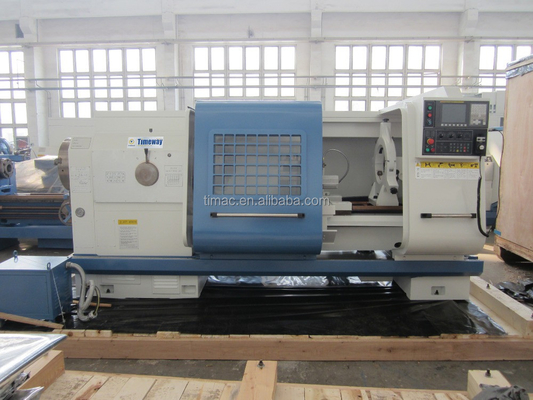

QK-260A
QK-350A & QK-460A
自動バーフィッダー生産ライン
