詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000のmm |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 1500 | ベッドの幅 (mm): | 550 mm |
| スピンドルモーターの電源 (kW): | 11 | スピンドル数: | 双子 |
| 軸数: | 3 | 移動 (X軸): | 630のMM |
| 移動 (Z軸): | 300mm | 定位精度 (mm): | 0.02 mm |
| 繰り返し可能性 (X/Y/Z) (mm): | 0.01 | サイズ (L*W*H): | 3677×1800×1850mm |
| 電圧: | 顧客 の 要求 と し て | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 12 | 体重 (kg): | 3000 |
| 保証: | 1 年 | 主要 な 売り物: | オートマティック |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | CNC |
| 機械の種類: | CNC オイル・カントリー・ターネ | パイプの最大直径: | 190mm |
| ベッドの幅: | 550mm | マックス 作業部品の重量: | 1500kg |
| 紡錘穴: | 200mm | スピンドル速度: | 90~450rpm (8ステップ) |
| 制御システム: | FANUC または SIEMENS の CNC システム | 最高。振動直径（mm）: | 770 |
| 条件: | 新しい | 適用される産業: | 機械修理工房,製造工場,食品・飲料工場,建設工房,エネルギー・鉱業 |
| 展示室の場所: | アメリカ合衆国,イタリア,ドイツ,ブラジル,インドネシア,インド,UAE,南アフリカ,ウズベキスタン,オーストラリア | 販売形態: | 普通の製品 |
| 基本構成要素: | ローヤリング,モーター,ポンプ,ギア | 最大回転長さ (mm): | 2850 |
| 年間: | 2022 | 最大 スピンドル速さ (rp.m): | 450 r.p.m |
| スピンドル・ボー ((mm): | 200 | 港: | 中国港 |
製品の説明

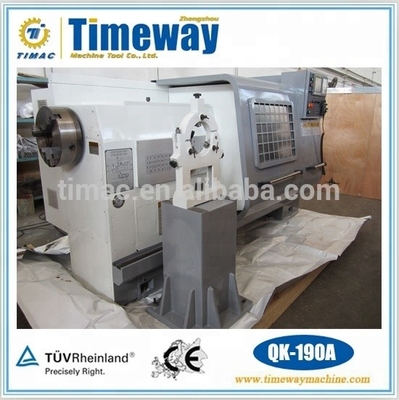

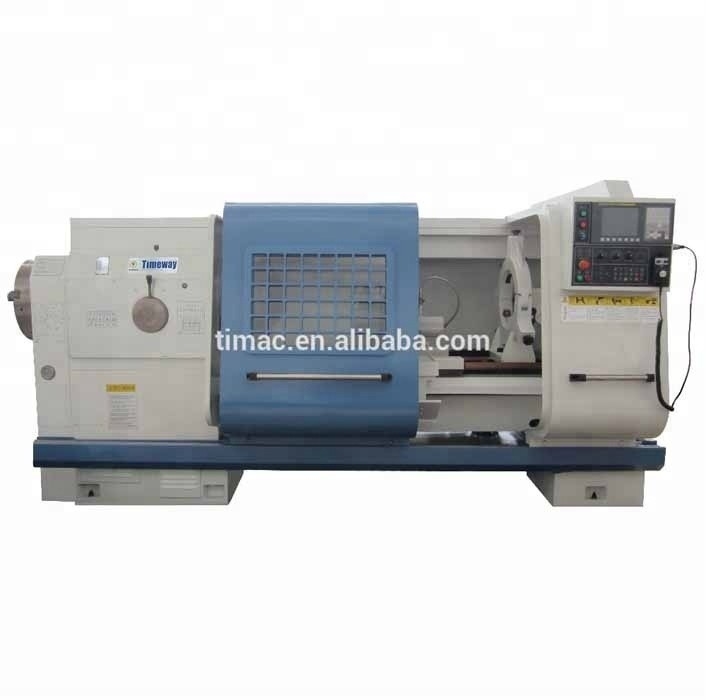

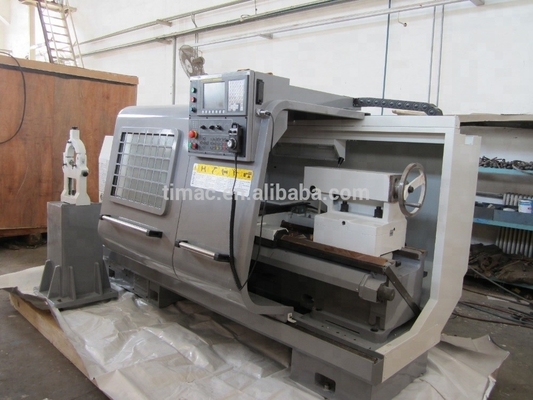

CNC オイル・カントリー・ターネ
QK-120A QK-190A QK-260A QK-350A QK-460A 詳細はこちら
主な見通し
製品説明
特徴:
- この機械は,石油産業の要求の高いアプリケーションで使用するために設計され,数十年の経験を統合しています.
- マジックヘッドストックとミアンスピンドルで 角型ローラーベアリングで動いて 2つのターンチャックマウント
- 広い機械床は,大きく硬化され,地面のガイドウェイがあり,高硬さがあります.
- 高トルク駆動装置と各軸に前置きされたボールスクリュー
- 自動 4段ギア 無限変速範囲で
- 効率的な電源伝送のために硬化され,接地されたギア.
- 自動ツール交換機能を持つ重用4ステーションのツールホルダー
- 高性能冷却液システムと中央潤滑装置を含む
- 賞を受賞した信頼性と長年の経験を持つ制御技術-FANUCまたはSIEMENS CNCシステム.
- 手作業用の制御パネルにある電子ハンドホイールは,新しい作業部件と道具の簡単かつ迅速な設置を保証します.
技術パラメータ:
| 仕様 | ユニット | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A |
| ベッドに振り回して | mm | 770 | 1000 | 1100 | 1250 | |
| 車両を振り回す | mm | 480 | 630 | 730 | 900 | |
| パイプの外径 (手動チャック) | mm | 120 | 190 | 70〜260 | 114-340 年 | 300〜460 |
| パイプの外径 (水力チャック) | mm | --- | --- | --- | 127~340 | --- |
| パイプの外径 (pneumatic chuck) | mm | --- | --- | --- | --- | --- |
| 作業部品の最大長さ | mm | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| 最大回転長さ | mm | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| ガイドウェイの長さ | mm | 550 | 755 | 1100 | ||
| スピンドル鼻 | C11 | A2-15 | A2-28 | |||
| スピンドル速度のステップ (三相アシンクロンモーター) | 手動 3 ステップ オート 6 ステップ 16 速さ | 手動 2 ステップ 自動 4 ステップ 8 速度 | --- | --- | --- | |
| スピンドル速度のステップ (変速モーター) | --- | --- | 自動 4 ギア ステップ,ステップなしのスピード変更 | |||
| スピンドル速度の範囲 ((三相アシンクロンモーター) | 25〜800 | 90〜450 | --- | --- | --- | |
| スピンドル速度の範囲 ((変速モーター) | --- | --- | 6〜400 | 5-320 | 5〜200 | |
| メインモーターパワー (三相アシンクロンモーター) | kw | 11 | --- | --- | --- | |
| メインモーターパワー (変速モーター) | 18.5 | 28/38 | ||||
| スピンドルの穴 | mm | 130 | 200 | 275 | 355 | 465 |
| チャックタイプ (マニュアルチャック) | マニュアル 3 マンハック 380 | マニュアル 3 マンハック 500 | マニュアル 4 マンハック 630 | マニュアル 4 マンハック 800 | マニュアル 4 マンハック 630 | |
| チャック型 (水力チャック) | --- | --- | --- | 3 マンハック 760 | --- | |
| パイプの外径 (pneumatic chuck) | --- | --- | --- | --- | --- | |
| ベッドから中心の高さ | mm | 385 | 500 | 550 | 650 | |
| X/Z 軸の最小出力増量 | mm | 00.001/0001 | ||||
| X/Z軸の高速速度 | mm/min | 3000/6000 | ||||
| x 軸の最大移動 | mm | 390 | 630 | 800 | ||
| ツール・ポストの作業位置 | 垂直4位240 | 垂直 4-位置300 | ||||
| インデックスする時間 | s | 2.5 | 4 | |||
| 繰り返しをインデックスする | mm | 0.008 | 0.01 | |||
| ツールの支柱の部分 | mm | 32 | 40 | |||
| 尾根羽の直径 | mm | 100 | 160 | |||
| 尾根羽の移動 | mm | 250 | 300 | |||
| 尾根の羽根の角穴 | モース5 | モース6 | ||||
| 作業部品の精度 | IT6-IT7 | |||||
| 表面の荒さ | μm | ラ16 | ||||
標準設定:
- FANUC CNCシステム
- 垂直4ステーションの電気工具台
- 電動ストック
- 手動式4口チャック
- 中央潤滑システム
- 作業灯
- 冷却液システム
- 半閉蓋
- 電気キャビネット エアコン付き
- 道具箱と道具
- プログラミングマニュアル
- 操作説明書
選択可能な設定:
- シエメンス/ファゴール CNCシステム
- 液圧チャック
- 水力または手動の尾根ストック
- 6号線と8号線 道具台
- 液体式または空気式3口チャック
- リアル・センター
- 特殊アクセサリー
- 後ろのサポート
詳細画像

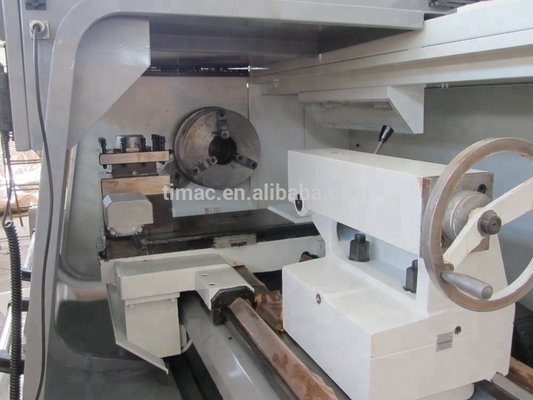

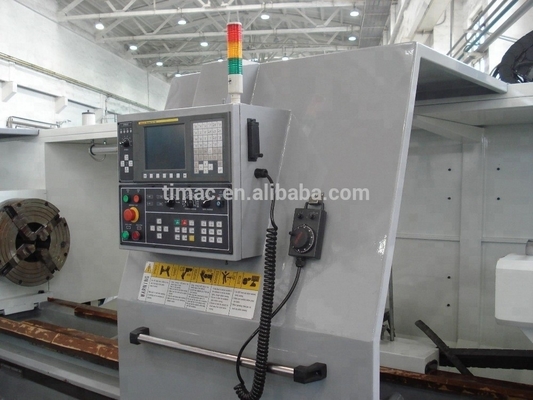

• パイプの角糸 • FANUC CNC システム

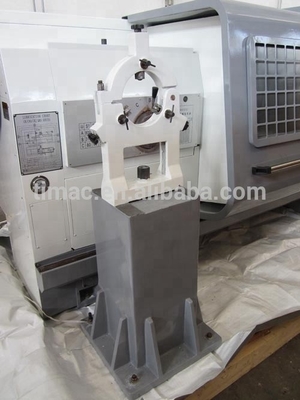

軽型 後部 サポート
