詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 6000 | 機械加工能力: | 重荷 |
|---|---|---|---|
| タイプ: | 横軸 | 電圧: | 顧客の要求に応じて |
| サイズ (L*W*H): | モデルとして | 体重 (kg): | 10000kg |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| CNCでもなくとも: | 普通の | オートマティックグレード: | 手帳 |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | パイプスレッドリングターン: | 油田回転機 |
| 最高。振動直径: | 1000mm | パワー: | A.C. 18.5 (インバーター) |
| 体重: | 工件として | 条件: | 新しい |
| 適用される産業: | 機械修理工房,製造工場,建設工房,その他 | 展示室の場所: | ドイツ,ベトナム,ペルー,タイ,チリ,ルーマニア,南アフリカ,マレーシア |
| 基本構成要素: | ローヤリング,ギア,モーター,ギアボックス,その他,エンジン | 最大回転長さ (mm): | 5800のmm |
| スピンドル・ボー ((mm): | 280 | 港: | 天津や青島港 |
製品の説明
製品説明

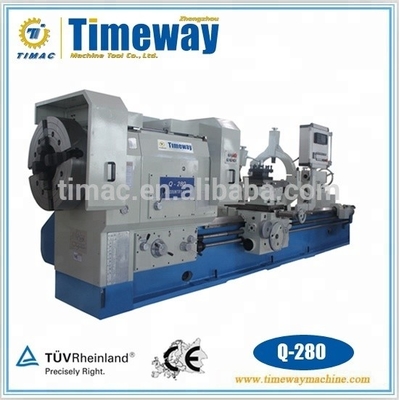

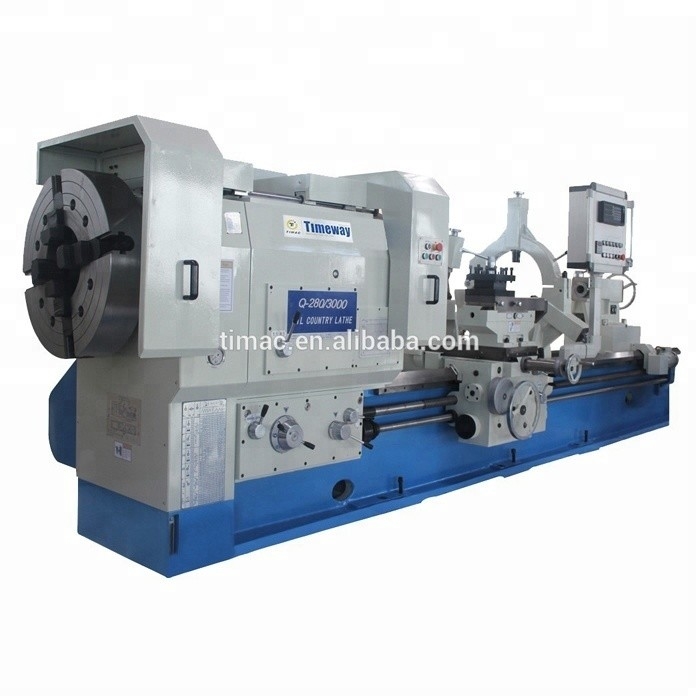

常用パイプスローティングターン (Q-280)
適用:
14" (360mm) ホール・スピンドル/従来のパイプ・スレッドリング・ラート
タイムウェイ・マシンが売れた6インチ 8インチ 10インチ 14インチ石油・ガス産業で使用されるすべてのサイズのスレッドを処理するように設計されたホールスピンドル中央の高さ385mm,500mm,550mm,650mm オーケー オーケー オーケー;中心部間の距離から1500mm最大9000mm;3つの口先自中心チャックまたはギアボックスの両側にある4つの口先独立チャック.すべての機械はCE規格に準拠しています
パラメーター:
| 仕様 | ユニット | Q-280 | Q-360 | Q-460 について |
| スピンドルの直径 | mm | Φ 280 | Φ 360 | Φ 460 |
| マックス ベッドに振り向いて | mm | Φ 1000 | Φ 1000 | Φ 1200 |
| マックス 横滑り | mm | Φ 720 | Φ 640 | Φ 800 |
| 2つの中心間の最大距離 | mm | 1500/2000/3000/4000/5000/6000 | ||
| 最大回転長さ | mm | 1300/1800/2800/3800/4800/5800 | ||
| ベッドの幅 | mm | 600 | 755 | 970 |
| 2つのセンター間の最大負荷容量 | トン | 4 | 6 | 6 |
| スピンドル速度範囲 | r.p.m | 4~435 | 6.3~315 (18セット) | 3.15~315 (2ステップ) |
| チャック直径 | mm | 4-ジャウ (Φ 720) | 4-Jaw (Φ 800) | 4-Jaw (Φ 1000) |
| 縦断的な給餌範囲 | mm/r | 64種類,0.18-9.6 | 97種類,0.064-12 | 97種類,0.064-12 |
| 交叉供給範囲 | mm/r | 64種類,0.04-4.8 | 97種類,0.032-6 | 97種類,0.032-6 |
| メトリックスレッドの番号と範囲 | mm | 56種類,1~120種類 | 56種類,1~120種類 | 56種,1~120種 |
| インチ糸の番号と範囲 | T.P.I. | 56種類 30~1/4 | 56 種類 30~11/8 | 56 種類 30~9/8 |
| モジュールの糸の番号と範囲 | mm | 56種類,0.5-60 | 56種類,0.5-60 | 56種類,0.5-60 |
| ピッチ糸の番号と範囲 | D.P. | 46種類,0.5-60 | 56種類,0.5-60 | 46種類,0.5-60 |
| ツール・ポスト・ステーション | - | 垂直4駅 | 垂直4駅 | 垂直4駅 |
| ツールの支柱の部分 | mm | 32×32 | 45×45 | 45×45 |
| ツールの柱の振動角度 | ° | ±90° | ||
| 上部スライドの最大移動 | mm | 200 | 300 | 300 |
| 横スライドの最大移動 | mm | 600 | 520 | 620 |
| 尾根の袖の直径 | mm | Φ 120 | Φ 160 | Φ 160 |
| 尾根の袖の角形 | - | モールス文字6 | メトリック番号80 | メトリック番号80 |
| テイルストック袖 旅行 | mm | 250 | 300 | 300 |
| メインモーター電源 | kw | A.C.185(インバーター) | A.C. 22 | A.C.37(インバーター) |
| スピードモーターの電源 | kw | 1.1 | 1.5 | 1.5 |
| 冷却液ポンプ | kw | 0.15 | 0.15 | 0.15 |

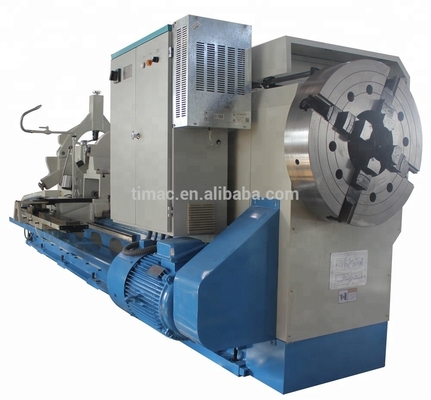

Q-360シリーズ写真:
Q-460 についてシリーズ写真:
