詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 2500 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 150のKG | ベッドの幅 (mm): | 700のmm |
| スピンドルモーターの電源 (kW): | 7つのkw | スピンドル数: | シングル |
| 軸数: | 4 | 移動 (X軸): | 500MM |
| 移動 (Z軸): | 600 mm | 定位精度 (mm): | ±0.002 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.002 | サイズ (L*W*H): | 4300×1750×1800mm |
| 電圧: | 380V 50Hz | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 8 | 体重 (kg): | 5580 |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | CNC |
| 制御システム: | Siemens CNCシステム | 最高。工作物の長さ: | 2500mm |
| 頭部のスピンドル・ホール: | MT#5 | フライヤーフレッシングヘッドの最大回転: | 550RPM |
| スピンドル速度最大: | 2850rpm | 飼料の長さの単位の分: | 0.001mm |
| 最高。振動直径: | 500mm | 純重量: | 5580KG |
| 冷却液ポンプモーター: | 120W | 条件: | 新しい |
| スピンドル・ボー ((mm): | 58 | 展示室の場所: | エジプト,カナダ,ドイツ,ブラジル,メキシコ,チリ,アルジェリア,南アフリカ |
| 販売形態: | 熱い製品 2019 | 適用される産業: | 機械修理工房,製造工場,その他 |
| 基本構成要素: | モーター,その他 | 最大回転長さ (mm): | 2500 |
| 年間: | 2022 | 最大 スピンドル速さ (rp.m): | 11回転/m |
| 港: | 中国港 | ||
製品の説明
製品説明

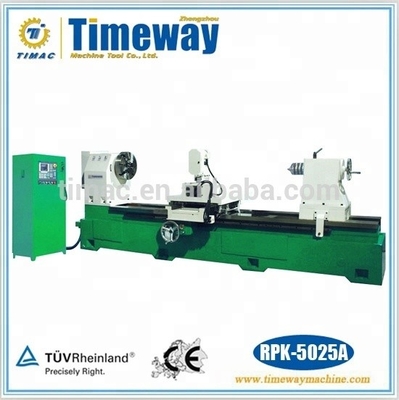

1このCNCロールノッチングとブランドラートンRPK-5025で,彫刻する必要はありません
EDMによるロゴや仕様も もうありません.EDMのマーク処理でよく起こされるカービッドの破損を心配する必要はありません.今は,特別設計の回転頭で簡単で正確にできます.EDMの投資と電極のためにあなたの時間とお金の多くを節約.
2. すべての国際ロールリベッドバーの基準は,このマシンによって実行することができます. GB1499.2-2007のチナ半月ノッチだけでなく,ISO6935-2,JIS G3112などのすべての国際基準,ASTM A615BS4449,BS4461,ANSIなど. これは,リアルJISと国際標準のノッチを生産できるユニークなノッチングマシンです. 中国GB標準ベースからの類似のJISではありません.
3多くの種類のロール材料は,高いNi-Cr鋳鉄ロール,HS鋼ロール,およびウルグメンカービッドロールリングなどの簡単にノッチされ,マークすることができます.
4横幅 Φ20mm の棒のサイズの1サイクルで,ノッチングはわずか10分程度しか行われません.

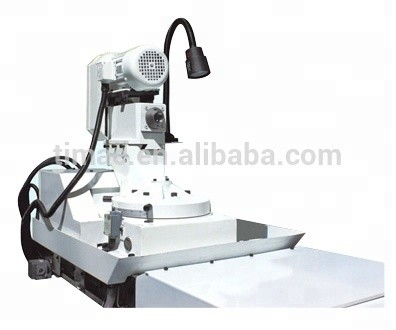

5ロールに任意の数字,文字,シンボル,ロゴが自由に刻まれます. 独立旋回刻画頭は,スムーズで正確な刻画を保証します.この特殊な設計は,フライカット機のフレーシングヘッドの作業強度を削減し,顧客のために長いサービスライフを維持切り刻みと彫刻を組み合わせた 単一の装置よりもはるかに良い
6著名なシメンス SINUMERIK 808D CNCコントローラが 信頼性と長寿の品質を保証します
7日本YASKAWAのサーボモーターは,ノッチングと彫刻のための強力な走行を保証します. それはノッチングマシンのための最高のものであることが証明されています.この分野では勝てない.
84軸すべてに独立したサーボモーター.
93つの軸が同時に動作します
10パテントされたフライカッターフレーシングヘッドは,寸法 (リブ深さ,厚さ,リードアングル) の強力な広告精度を保証しました.ワルフタンカービッドリングと複合ロールで実行するときに特に重要です.
EDMによるロゴや仕様も もうありません.EDMのマーク処理でよく起こされるカービッドの破損を心配する必要はありません.今は,特別設計の回転頭で簡単で正確にできます.EDMの投資と電極のためにあなたの時間とお金の多くを節約.
2. すべての国際ロールリベッドバーの基準は,このマシンによって実行することができます. GB1499.2-2007のチナ半月ノッチだけでなく,ISO6935-2,JIS G3112などのすべての国際基準,ASTM A615BS4449,BS4461,ANSIなど. これは,リアルJISと国際標準のノッチを生産できるユニークなノッチングマシンです. 中国GB標準ベースからの類似のJISではありません.
3多くの種類のロール材料は,高いNi-Cr鋳鉄ロール,HS鋼ロール,およびウルグメンカービッドロールリングなどの簡単にノッチされ,マークすることができます.
4横幅 Φ20mm の棒のサイズの1サイクルで,ノッチングはわずか10分程度しか行われません.
5ロールに任意の数字,文字,シンボル,ロゴが自由に刻まれます. 独立旋回刻画頭は,スムーズで正確な刻画を保証します.この特殊な設計は,フライカット機のフレーシングヘッドの作業強度を削減し,顧客のために長いサービスライフを維持切り刻みと彫刻を組み合わせた 単一の装置よりもはるかに良い
6著名なシメンス SINUMERIK 808D CNCコントローラが 信頼性と長寿の品質を保証します
7日本YASKAWAのサーボモーターは,ノッチングと彫刻のための強力な走行を保証します. それはノッチングマシンのための最高のものであることが証明されています.この分野では勝てない.
84軸すべてに独立したサーボモーター.
93つの軸が同時に動作します
10パテントされたフライカッターフレーシングヘッドは,寸法 (リブ深さ,厚さ,リードアングル) の強力な広告精度を保証しました.ワルフタンカービッドリングと複合ロールで実行するときに特に重要です.
11独創的に設計されたフライフレーリングヘッドと一面にマウントされた回転式彫刻ヘッドによって,ノッチングを彫刻に切り替えることができます.フライカッターアボールの分解のためにロールロードの衝突を回避し,さらなる頭痛はありませんシリーズマシンで操作する彫刻のための回転頭とリセットツールを調整する必要はありません. 今,いかなる干渉もありません.
12. 2つの方形の重型鋳床は高硬さを保証します. 座席とアプロンの間の方形は,ノッチと彫刻のための硬さサポートを提供します.硬さは,多くのノッチング振動を削減し,良い切断仕上げを達成するのに役立ちます. (このマシンには,弱いドブテイル方法,三角形方法,アーチローラーガイド方法が見つからない) 切削ツールの1つのパーツは,ロールのためのすべてのノッチを行うことができます.ツール の 費用 と 磨き の 時間 を 節約 する.
13ターサイト-Bボックスは,高度な精密加工のために,強くスムーズな動きを提供します. 弱点の問題を解決しました. 鳩尾の方法とアーチロールの方法.
14精密なボールスクリューは,正確な位置付けとスムーズな自動操作のためにトランスミッションを保証します.
15自動制御システムによって制御された集中自動潤滑ポンプは,すべてのガイド方法のための完璧な潤滑を自動的に保証します.他の類似機器の"発動マニュアル潤滑ポンプによる潤滑不足による損傷リスクはなく.
16. 産業熱交換空気冷却 & 防塵の大きな電気キャビネットは,長い時間& 安定した作業を保証します. それは,CNCマシンを保証します.南アジアとアフリカこれからは,湿度,鋼粉塵,切断の振動に苦しむ腕型のCNCコントローラについて,もう文句を言うことはありません.
17強いローラー型の安定した休憩は,重いロールに完璧なサポートを提供します.他の人気のある安定した休憩からのビートはありません.
18ロールの古いノッチは,このマシンによって直接約3回更新することができます.それは通常のようにカットオフの古いロープを回す必要はありません.この機械は,多くの時間とお金を節約するのに役立ちます.
19. 特別に設計された切削ツールグリッダー C/Wツールフィクチャーは,今あなたのオプションのために利用できます. あなたはいつでもあなたのショップで切断ツールを鋭くすることができます.
20簡単に学習: 簡単にソフトウェアを使用できるプロのシエメンス CNCは,あなたの仕事を簡単にします.
12. 2つの方形の重型鋳床は高硬さを保証します. 座席とアプロンの間の方形は,ノッチと彫刻のための硬さサポートを提供します.硬さは,多くのノッチング振動を削減し,良い切断仕上げを達成するのに役立ちます. (このマシンには,弱いドブテイル方法,三角形方法,アーチローラーガイド方法が見つからない) 切削ツールの1つのパーツは,ロールのためのすべてのノッチを行うことができます.ツール の 費用 と 磨き の 時間 を 節約 する.
13ターサイト-Bボックスは,高度な精密加工のために,強くスムーズな動きを提供します. 弱点の問題を解決しました. 鳩尾の方法とアーチロールの方法.
14精密なボールスクリューは,正確な位置付けとスムーズな自動操作のためにトランスミッションを保証します.
15自動制御システムによって制御された集中自動潤滑ポンプは,すべてのガイド方法のための完璧な潤滑を自動的に保証します.他の類似機器の"発動マニュアル潤滑ポンプによる潤滑不足による損傷リスクはなく.
16. 産業熱交換空気冷却 & 防塵の大きな電気キャビネットは,長い時間& 安定した作業を保証します. それは,CNCマシンを保証します.南アジアとアフリカこれからは,湿度,鋼粉塵,切断の振動に苦しむ腕型のCNCコントローラについて,もう文句を言うことはありません.
17強いローラー型の安定した休憩は,重いロールに完璧なサポートを提供します.他の人気のある安定した休憩からのビートはありません.
18ロールの古いノッチは,このマシンによって直接約3回更新することができます.それは通常のようにカットオフの古いロープを回す必要はありません.この機械は,多くの時間とお金を節約するのに役立ちます.
19. 特別に設計された切削ツールグリッダー C/Wツールフィクチャーは,今あなたのオプションのために利用できます. あなたはいつでもあなたのショップで切断ツールを鋭くすることができます.
20簡単に学習: 簡単にソフトウェアを使用できるプロのシエメンス CNCは,あなたの仕事を簡単にします.
21. 経験豊富な技術サポートチームは,操作とプログラミング訓練のためにあなたをサポートするために常に準備されています.
仕様 | ユニット | RPK-5025 |
工件物の最大直径 | mm | Φ500 |
作業部品の長さ最大 | mm | Φ2500 |
スクリップ鋼の仕様に適している | mm | Φ5-Φ50 |
ロールごとにノッチ | 必要なだけ | |
切断角 | 選択の自由 | |
肋骨を省略する | 選択の自由 | |
最低飼料単位 | mm | 0.001 |
最低飼料単位 | ° | 0.001 |
フライヤー切断フレッシングヘッドの最大回転 | rpm | 550 |
旋回式フレーズヘッドの最大スピンドル速度 | rpm | 2850 |
頭部のスピンドル・ホール | MT#5 | |
ヘッドストック・チャック ((4 マンハック・チャック) | mm | Φ400 |
スピールヘッドのモーター | kw | 1.1 |
作業部件の回転式供給速度 | deg/min | 50から600 |
作業部件を速やかに供給する速度 | deg/min | 4000 |
旋回ヘッドの回転速度 | deg/min | 40〜600 |
冷却液ポンプモーター | w | 120 |
CNC制御システム (四軸制御と三軸同時移動) | シエメンズ | |
CNC制御システムの電源 | V/HZ | 220/50 |
X軸 サーボモーター (フライヤー切断軸) | kw | 4.4 |
Y軸 サーボモーター (ロール軸) | kw | 1.3 |
Z軸 サーボモーター (送料軸) | kw | 3 |
C軸のサーボモーター (旋回軸) | kw | 1.3 |
サーボモーターの出力トルク (X軸,フライヤー切断軸) | N.m | 28.4 |
サーボモーターの出力トルク (Y軸,ロール軸) | N.m | 8.34 |
サーボモーターの出力トルク (Z軸,供給軸) | N.m | 8.34 |
サーボモーターの出力トルク (C軸,旋回軸) | N.m | 28.4 |
機械の梱包サイズ | mm | 4300*1750*1800 |
電気キャビネットの梱包サイズ | mm | 1000*800*1800 |
純重量 | 体重 | 5580 |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
