詳細情報 |
|||
| 磨き直径 (外側) (mm): | 800 | 磨き長さ (mm): | 4000 |
|---|---|---|---|
| 最大 作業部品の長さ (mm): | 4000 | 最高。工作物（kg）の重量: | 3000 |
| 中心の高さ（mm）: | 500 | 車輪のサイズ（mm）: | 900 |
| 輪速 (rpm): | 3500 | 丸さ (mm): | 3 |
| 円筒状 (mm): | 3 | 表面の粗さ（μm）: | 0.32 |
| 年間: | 2022 | 電圧: | 220 V/380 V |
| サイズ (L*W*H): | 1100×240×230mm | 体重 (kg): | 2300 |
| パワー (kW): | 22 | 主要 な 売り物: | 高い 生産性 |
| 保証: | 1 年 | 展示室の場所: | メキシコ モロッコ ロシア |
| 適用される産業: | エネルギー・鉱業,建設業 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター、軸受け、変速機 |
| 条件: | 新しい | CNCでもなくとも: | 普通の |
| 中心間の間隔: | 2000/3000/4000/5000mm | 中央の高さ: | 500mm |
| 地面 (O.D): | 50～800mm | 磨き距離 (O.D): | 2000/3000/4000/5000mm |
| 負荷能力: | 3000kg | 作業頭 スピンドルの角型: | メトリック 80 |
| Workheadの紡錘の速度: | 5~50rpm (ステップレス) | ||
製品の説明
製品説明

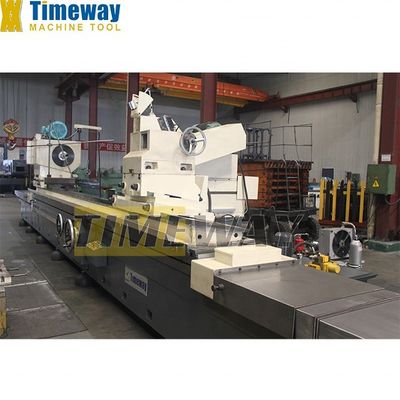

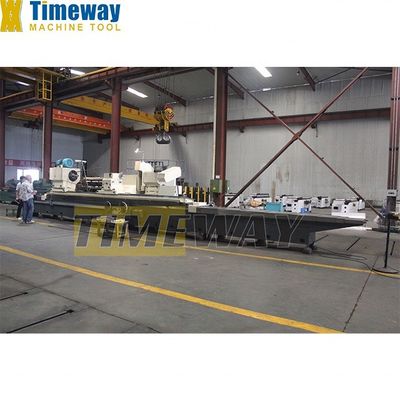

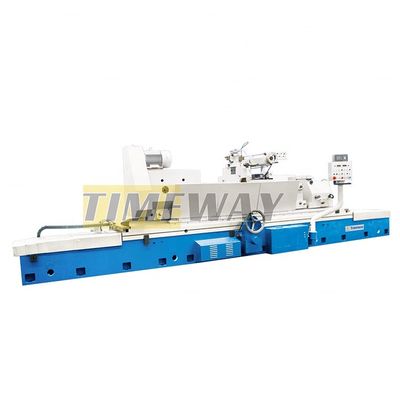

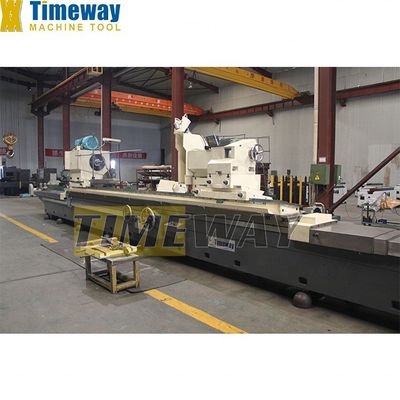

円筒式磨機 G-800
G-800円筒磨機は,円筒と円筒の外面を磨くのに適しています.

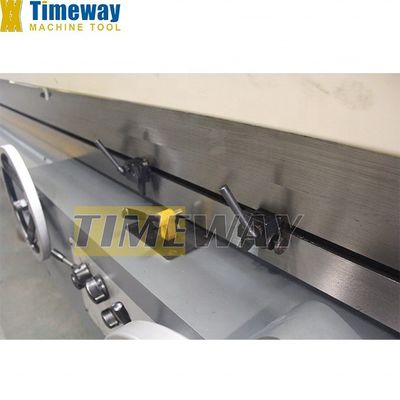

* 作業台の長長移動は,水力またはハンドホイールによって動かされる.作業台は,特定の程度に回転することができ,磨き用角形に適しています.
*ホイールヘッドのクロスフィードは,自動定期的なフィードと急速なフィードを実現する水力によって駆動されます.また,ハンドホイールを通して粗いおよび細いフィードを行うことができます.
* 作業台とホイールヘッドガイドは水静止潤滑を使用し,低速で動きがスムーズです.
* スピンドルは高硬度な水力静止および水力動力軸承によって支えられ,スピンドルは高い回転精度と完璧な硬さを持っています.
* 作業頭は,インバーターモーターを採用し,ステップレス速度調整を実現します.
* 作業頭スフィンダ,ホイールヘッドスフィンダ,内部磨削スフィンダ,冷却ポンプ,水力学および水立油ポンプは,別々のモーターによって駆動されます.
機械の各移動部品は,電気,水力,機械的な接続構造を持っています.すべての制御レバーは,操作を簡単にするパネルに集中しています.
* ホール・ドレッサーは,作業台の表面または尾根の上に組み立てることができます.
* 作業台の長長移動は,水力またはハンドホイールによって動かされる.作業台は,特定の程度に回転することができ,磨き用角形に適しています.
*ホイールヘッドのクロスフィードは,自動定期的なフィードと急速なフィードを実現する水力によって駆動されます.また,ハンドホイールを通して粗いおよび細いフィードを行うことができます.
* 作業台とホイールヘッドガイドは水静止潤滑を使用し,低速で動きがスムーズです.
* スピンドルは高硬度な水力静止および水力動力軸承によって支えられ,スピンドルは高い回転精度と完璧な硬さを持っています.
* 作業頭は,インバーターモーターを採用し,ステップレス速度調整を実現します.
* 作業頭スフィンダ,ホイールヘッドスフィンダ,内部磨削スフィンダ,冷却ポンプ,水力学および水立油ポンプは,別々のモーターによって駆動されます.
機械の各移動部品は,電気,水力,機械的な接続構造を持っています.すべての制御レバーは,操作を簡単にするパネルに集中しています.
* ホール・ドレッサーは,作業台の表面または尾根の上に組み立てることができます.
仕様
仕様 | ユニット | G-800 |
センター間の距離 | mm | 3000/4000/5000 |
中央の高さ | mm | 500 |
地面 (O.D) | mm | 50から800 |
地面 (I.D.) | mm | - |
磨き距離 (O.D) | mm | 3000/4000/5000 |
磨き距離 (I.D) | mm | - |
負荷能力 | 体重 | 3000 |
作業頭回転角 | ° | - |
作業頭 スピンドルの角型 | - | メトリック 80 |
作業頭 スピンドル速度 | rpm | 5〜50 (ステップなし) |
手輪のホイールヘッドフード/回 (粗末/細) | mm/rev | 4/05 |
手輪のホイールヘッドフード (グラフ) (粗末/細) | mm/g | 0.02/00025 |
外部の研ぎ輪の大きさ | mm | 900×75×305 |
磨き車の一端の最大速度 | m/s | 35 |
内部研磨 スピンドル速度 | rpm | - |
内部研ぎ輪の大きさ | mm | - |
手輪の食卓給出回転あたり | mm | 5 |
テーブル回転角 (CW) | ° | 1°/1°/1° |
テーブル回転角 (CCW) | ° | 3°/2°/1.5° |
テーブルに沿った給餌速度 | m/min | 0.1-25 |
尾根の羽の角 | - | メトリック 80 |
テイルストック 羽の移動 | mm | 70 |
外部の磨きモーター | kw | 22 |
内部磨きモーターの動力 | kw | - |
作業頭エンジンの動力 | kw | 15 |
総重量 | トン | 30/36/41 年 |
パッケージのサイズ (LxWxH) | cm | 890/1100/1500×260×230 |
アクセサリー
標準装備品:
· ブリッジプレートの測定
· 安定した休息を開く
輪のフレンズ
輪抜き機
· バランス付け船頭
· 磨き車
· 冷却液タンク
· カービッドが中部を動かした
· 運転犬
・ ホール・ドレッサー (ダイヤモンド・ペンなし)
■ 作業ランプ
· 均等化クイーン
· 内部研磨装置 (UG)
3つのマウスのチャック (UG)
拡張軸 (UG)
内部研磨車 (UG)
■ ツールセット
操作説明書 (英語版)
· 安定した休息を開く
輪のフレンズ
輪抜き機
· バランス付け船頭
· 磨き車
· 冷却液タンク
· カービッドが中部を動かした
· 運転犬
・ ホール・ドレッサー (ダイヤモンド・ペンなし)
■ 作業ランプ
· 均等化クイーン
· 内部研磨装置 (UG)
3つのマウスのチャック (UG)
拡張軸 (UG)
内部研磨車 (UG)
■ ツールセット
操作説明書 (英語版)
選択用アクセサリー:
· バランススタンド
· 半径の輪のドレッサー
· 安定した休息
· デジタル読み取り
紙フィルター
· 磁気分離器
· 中央磨き装置
· 末輪のドレッサー
· 半径の輪のドレッサー
· 安定した休息
· デジタル読み取り
紙フィルター
· 磁気分離器
· 中央磨き装置
· 末輪のドレッサー
梱包と配送
これは工場のパッケージの写真です! ご覧の通り パッケージは標準化され 集中化され 指定された場所に送られます
会社プロフィール
ビジネス範囲: 工業機器と部品,製造と加工機械 主な製品: ターン,フリーリングマシン,ドリリングマシン,磨き機,CNCマシン,シェーリングマシンプレスブレーキ ローリングマシン フォークリフト トラック 車両機械管理システム 認証:ISO 9001,ISO 14001 ZHENGZHOU TIMEWAY MACHINE TOOL Co., Ltd.プロの機械メーカーです工場は500ヘクタール以上を占めています. 鋳造工場,機械加工,熱処理,組み立て,塗装,物流,および他の国内先進的な生産ラインを建て,垂直加工センター,横軸加工センター,五面加工センター,大きな掘削機とフレーシングマシン,大きなドイツの鉄道磨機,Zeissの座標測定器,ギア検出器とレーザーインターフェロメーター,その他の先進機器製品主に従来のターン,CNCターン,CNCオイルランドターン,垂直ターン,フライリングマシン,CNC加工センター,掘削機磨き機,形づくり/スロットリングマシン,切断機,関連アクセサリー&ツールなど,機械生産と輸出で長年の経験を持つ熟練したスタッフも,我々は,我々は,より多くの品質のマシンを供給することができます 異なる国や地域からの顧客,そしてより多くの友人をすることができます.顧客に質の高い機械を供給競争力のある価格と信頼性の高いサービスです
認証
当社の設立以来,私たちは多くの証明書を取得しました.上記の写真は参照のためのものです.我々は国内外ユーザーに優れた機械ツールを提供し続けます.
顧客 訪問
今のところ,私たちは海外から多くの顧客を受け取り,彼らはすべて私たちの会社と製品に非常に満足しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (a) T/T 30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
