高品質の鋳鉄で作られ,レールの表面は硬化され,精密な磨き,高い安定性と高硬さです.時代は証言します:優れた処理能力を保証する 設計された構造.
ベーステーブルスライドはTF素材で精密な手作業でスクラップされた.ホイールヘッドスライドは,ラインナーローラー,高精度,低運動摩擦のVフラットレールです.
|
詳細情報 |
|||
| 磨き直径 (外側) (mm): | 200 | 磨き直径 (内側) (mm): | 0 |
|---|---|---|---|
| 磨き長さ (mm): | 500 | 最大 作業部品の長さ (mm): | 750 |
| 最高。工作物（kg）の重量: | 100 | 中心の高さ（mm）: | 135 |
| 車輪のサイズ（mm）: | 500*50*203 | 輪速 (rpm): | 1335 |
| 表面の粗さ（μm）: | 0 | サイズ (L*W*H): | 235*203*205mm |
| 体重 (kg): | 3000 | パワー (kW): | 5.5 |
| 主要 な 売り物: | 競争力のある価格 | 保証: | 1 年 |
| 展示室の場所: | ロシア,カナダ,トルコ,コロンビア,カザフスタン,タジキスタン,ブラジル | 適用される産業: | 製造工場,食品・飲料店,建材店,印刷店 |
| 販売形態: | 新しい製品2023 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター,ベアリング,ギアボックス,エンジン,ギア | 条件: | 新しい |
| CNCでもなくとも: | 普通の | 製品名: | ユニバーサル・シリンダー式研磨機 |
| 機械の種類: | 円筒状のグリッド機 | モデル: | G200 |
| 色: | カスタマイズされた任意 | 保証後のサービス: | 1年 |
| 最大地長 (O.D): | 500/750mm | パッケージのサイズ: | 235/275*203*205mm |
| 作業頭エンジンのパワー: | 1.1Kw | 負荷能力: | 100kg |
| モーター: | 5.5Kw | ||
製品の説明
製品説明

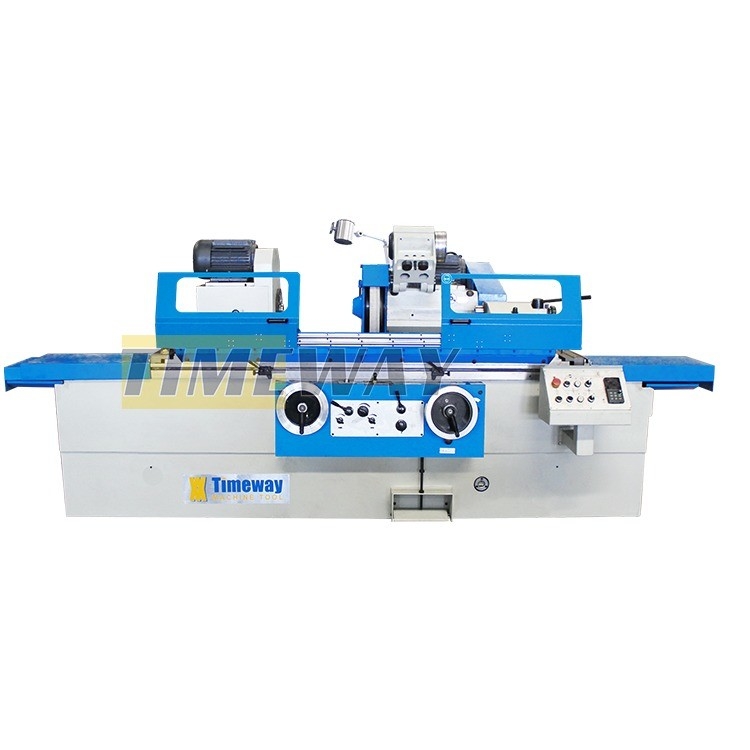

外部内部の高ユニバーサルシリンダ式磨き機
*Gシリーズシリンダ式磨機は,外側のシリンダ式および円形の表面を磨くのに適しています.UGシリーズユニバーサルシリンダ式磨機は,外側および内側のシリンダ式および円形表面を磨くのに適しています.
*UGシリーズでは,作業頭はその反時計方向90°内の任意の位置に回転することができますので,磨きに適しています.内側または外側の円形表面
UGシリーズでは,円筒式磨削機には内部磨削装置があり,内部磨削スピンドルは精密なロールベアリングによって支えられています.
* 作業頭スフィンダ,ホイールヘッドスフィンダ,内部磨削スフィンダ,冷却液ポンプ,水力動力および水立油ポンプは,別々のモーターによって駆動されます.
機械の各移動部品は,電気,水力,機械的な接続構造を持っています.すべての制御レバーは,操作を簡単にするパネルに集中しています.
* 車輪のドレッサーは,尾根に設置できます.
* 作業頭スフィンダ,ホイールヘッドスフィンダ,内部磨削スフィンダ,冷却液ポンプ,水力動力および水立油ポンプは,別々のモーターによって駆動されます.
機械の各移動部品は,電気,水力,機械的な接続構造を持っています.すべての制御レバーは,操作を簡単にするパネルに集中しています.
* 車輪のドレッサーは,尾根に設置できます.
仕様
仕様 | ユニット | G200 | UG-200 |
センター間の距離 | mm | 500/750 | 500/750 |
中央の高さ | mm | 135 | 135 |
地面 (O.D) | mm | 5〜200 | 5〜200 |
地面 (I.D.) | mm | - | 25〜100 |
磨き距離 (O.D) | mm | 500/750 | 500/750 |
磨き距離 (I.D) | mm | - | 125 |
負荷能力 | 体重 | 100 | 100 |
作業頭回転角 | ° | - | +90° |
作業頭 スピンドルの角型 | - | MT4 | MT4 |
作業頭 スピンドル速度 | rpm | 25-380 (ステップなし) | 25-380 (ステップなし) |
ホイールヘッド スピンドル速度 | rpm | 1335 | 1670 |
ホイールヘッドの高速移動 | mm | 50 | 50 |
ホイールヘッド横移動 | mm | 205 | 205 |
ホイールヘッドの回転角度 | ° | - | ±10° |
手輪のホイールヘッドフード/回 (粗末/細) | mm | 2/05 | 2/05 |
手輪のホイールヘッドフード (グラフ) (粗末/細) | mm | 0.01/00025 | 0.01/00025 |
外部の研ぎ輪の大きさ | mm | 500×50×203 | 400×50×203 |
磨き車の一端の最大速度 | m/s | 35 | 35 |
内部研磨 スピンドル速度 | rpm | - | 10000/15000 |
内部研ぎ輪の大きさ | mm | - | 最大 50×25×13 最短 17×20×6 |
手輪の食卓給出回転あたり | mm | 6 | 6 |
テーブル回転角 (CW) | ° | 3° | 3° |
テーブル回転角 (CCW) | ° | 9° /8° | 9° /8° |
テーブルに沿った給餌速度 | m/min | 0.1-4 | 0.1-4 |
尾根の羽の角 | - | MT4 | MT4 |
テイルストック 羽の移動 | mm | 30 | 30 |
外部の磨きモーター | kw | 5.5 | 4 |
内部磨きモーターの動力 | kw | - | 1.1 |
作業頭エンジンの動力 | kw | 1.1 | 1.1 |
総重量 | 体重 | 3000/3100 | 3000/3200 |
パッケージのサイズ (LxWxH) | cm | 235/275×203×205 | 235/275×203×205 |
アクセサリー
■ブリッジプレートの測定 · 安定した休息を開く 輪のフレンズ 輪抜き機 · バランス付け船頭 · 磨き車 · 冷却液タンク · カービッドが中部を動かした · 運転犬 ・ ホール・ドレッサー (ダイヤモンド・ペンなし) ■ 作業ランプ · 均等化クイーン · 内部研磨装置 (UG) 3つのマウスのチャック (UG) 拡張軸 (UG) 内部研磨車 (UG) ■ ツールセット 操作説明書 (英語版) | · バランススタンド · 半径の輪のドレッサー · 安定した休息 · デジタル読み取り 紙フィルター · 磁気分離器 · 中央磨き装置 · 末輪のドレッサー |
詳細な画像

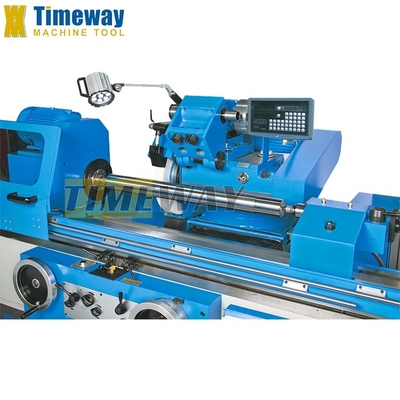

回転部品のための外部の磨き

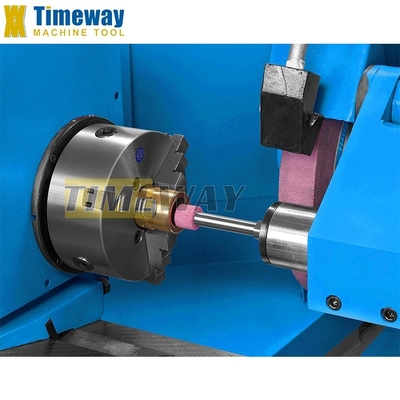

引換可能な内部磨き装置を備えています

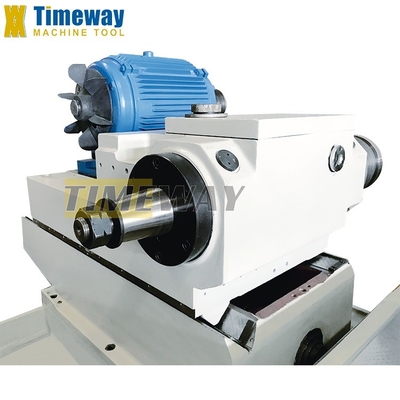

ホイールヘッドスフィンダルは,バイメタルシェルベアリングによって支えられ,スフィンダルは高硬さと安定性を有し,重くて優れた仕上げ表面を保証します.
研磨頭は内側から外側への研磨を 180° 回転させることができる.

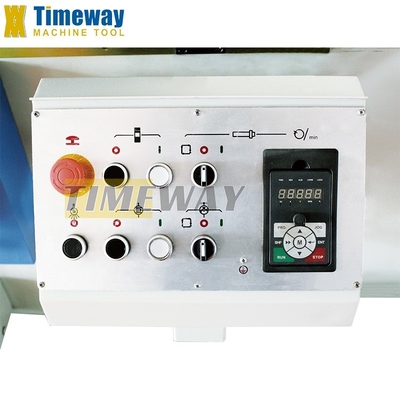

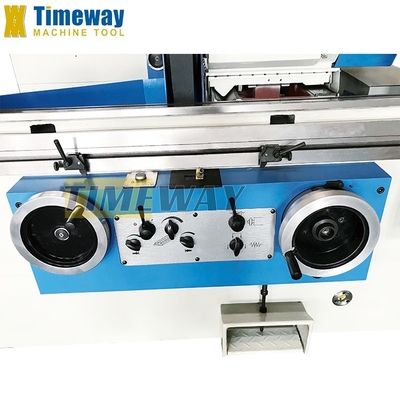

集中操作パネルと合理的に分散された行動
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
