高品質の鋳鉄で作られ,レールの表面は硬化され,精密な磨き,高い安定性と高硬さです.時代は証言します:優れた処理能力を保証する 設計された構造.
ベーステーブルスライドはTF素材で精密な手作業でスクラップされた.ホイールヘッドスライドは,ラインナーローラー,高精度,低運動摩擦のVフラットレールです.
|
詳細情報 |
|||
| CNCでもなくとも: | 普通の | 条件: | 新しい |
|---|---|---|---|
| 磨き長さ (mm): | 500 | 車輪のサイズ（mm）: | 750 |
| 表面の粗さ（μm）: | 0.32 μm | テーブルのサイズ（mm）: | 750*75*350 |
| テーブル移動 (X) (mm): | 475 | テーブル移動 (Y) (mm): | 475 |
| 電圧: | 220V/380V | サイズ (L*W*H): | 2600×2000×2220 |
| 体重 (kg): | 26000 | パワー (kW): | 15 |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 展示室の場所: | ベトナム,モロッコ,南アフリカ,韓国,カナダ,ウズベキスタン,イタリア | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター、軸受け、ポンプ |
| 適用される産業: | 製造工場 | 中心間の間隔: | 2000 |
| 中央の高さ: | 350 (370) | 地面 (O.D): | 30〜630 |
| 地面 (I.D.): | 30-250 | 磨き距離 (O.D): | 2000/3000/4000/5000 |
| 負荷能力: | 320 | 作業頭回転角: | 3000 |
| 作業頭 スピンドルの角型: | 90° | 外部の研ぎ輪の大きさ: | 750×75×305 |
| ホイールヘッド スピンドル速度: | 14から140 | 港: | 中国港 |
製品の説明
製品説明

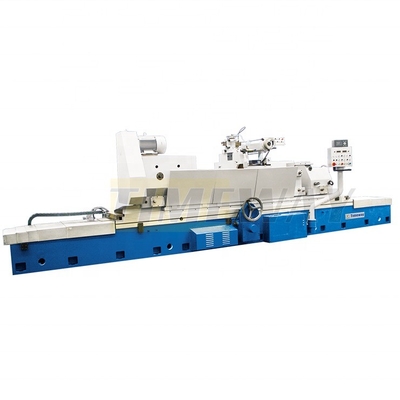

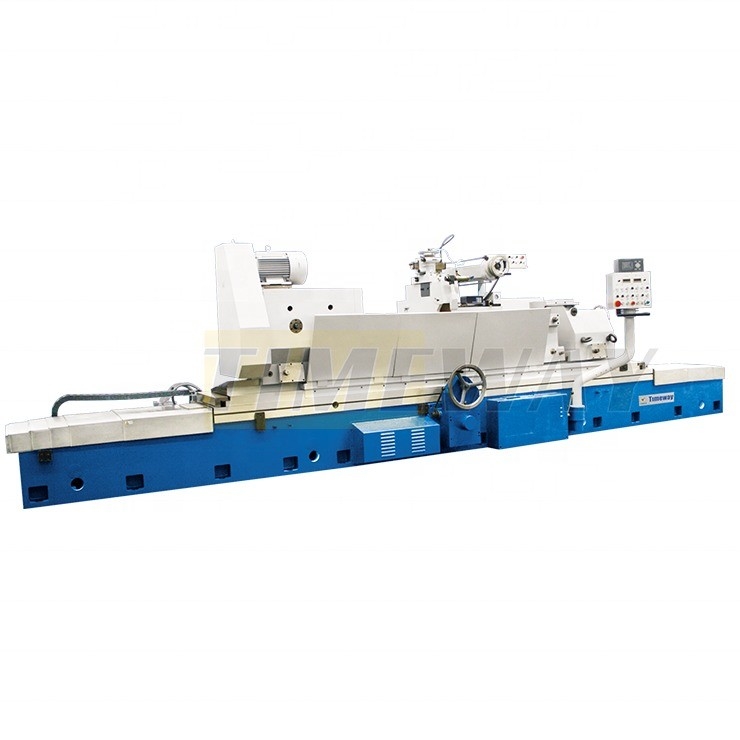

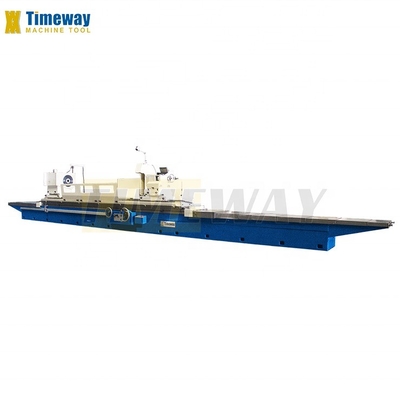

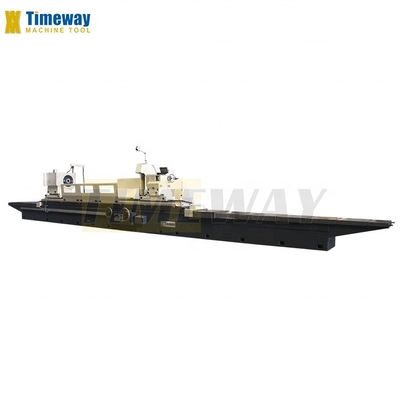

***G-630/G-800円筒式磨機は,円筒と円筒の外面を磨くのに適しています.UG-630ユニバーサルシリンダ式磨機は,シリンダーとコーナーの外側と内側の表面を磨くのに適しています.
***作業台の長長移動は,水力またはハンドホイールによって動きます.作業台は,特定の程度に回転することができ,研ぎ用で適しています.
***ホイールヘッドのクロスフィードは,自動定期的なフィードと急速なフィードを実現する水力によって駆動されます.また,ハンドホイールを介して粗いおよび細いフィードを行うことができます.作業台とホイールヘッドガイドウェイは,水静止潤滑を採用低速で動きがスムーズです
***このスピンドルは,高硬度な水静止および水力動力軸承によって支えられ,スピンドルは高い回転精度と完璧な硬さを持っています.
*** 作業頭はインバーターモーターを採用し,ステップレス速度調整を実現します.UG-630では,作業頭のスピンドルはスライディングベアリング構造を採用します.
***前向きなベアリングのクリアランスは,磨き用センターまたはUG-630では,作業頭は,反時計方向90°内の任意の位置に回転することができ,UG-630のシリンダ式磨削機には,内部磨削装置があり,精密なロールベアリングによって支えられている. ***作業頭回り,車頭回り,内部回り,冷却剤ポンプ,水力学的油ポンプ,水静的油ポンプは別々のモーターで動いています.
機械の各移動部品は,電気,水力すべての制御レバーはパネルに集中しています. 制御レバーは,すべての制御レバーがパネルに集中しています.操作を簡単にする
***車輪のドレッサーは,作業台の表面または尾根の上に組み立てることができます.
仕様 | ユニット | G-630 | UG-630 | G-800 |
センター間の距離 | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
中央の高さ | mm | 350 (370) | 370 | 500 |
地面 (O.D) | mm | 30〜630 | 30〜630 | 50から800 |
地面 (I.D.) | mm | - | 30〜250 | - |
磨き距離 (O.D) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 3000/4000/5000 |
磨き距離 (I.D) | mm | - | 320 | - |
負荷能力 | 体重 | 1500 (3000) | 3000 | 3000 |
作業頭回転角 | ° | - | +90° | - |
作業頭 スピンドルの角型 | - | MT6 (メトリック80) | MT6 | メトリック 80 |
作業頭 スピンドル速度 | rpm | 10から100 | 14から140 | 10から100 |
ホイールヘッド スピンドル速度 | rpm | 870 | 1100/550 | 870 |
ホイールヘッドの高速移動 | mm | 100 | 100 | 100 |
ホイールヘッド横移動 | mm | 438 (475) | 450 | 550 |
ホイールヘッドの回転角度 | ° | - | ±30° | - |
手輪のホイールヘッドフード/回 (粗末/細) | mm/rev | 4/05 | 4/05 | 4/05 |
手輪のホイールヘッドフード (グラフ) (粗末/細) | mm/g | 0.02/00025 | 0.02/00025 | 0.02/00025 |
外部の研ぎ輪の大きさ | mm | 750×75×305 | 600×75×305 | 900×75×305 |
磨き車の一端の最大速度 | m/s | 35 | 35/17. その通りだ5 | 35 |
内部研磨 スピンドル速度 | rpm | - | 10000 | - |
内部研ぎ輪の大きさ | mm | - | 最大:175×32×32;最小:30×25×10 | - |
手輪の食卓給出回転あたり | mm | 5 | 5 | 5 |
テーブル回転角 (CW) | ° | 2°/1°/1°/1° | 2°/1°/1°/1° | 1° /1°/1° |
テーブル回転角 (CCW) | ° | 4°/3° /2° /1.5° | 4° /3° /2.5°/1.5° | 3° / 2° /1.5° |
テーブルに沿った給餌速度 | m/min | 0.1-3 (0.1-2.5) | 0.1-25 | 0.1-25 |
尾根の羽の角 | - | MT6 (メトリック80) | メトリック 80 | メトリック 80 |
テイルストック 羽の移動 | mm | 70 | 70 | 70 |
外部の磨きモーター | kw | 15 (22) | 7/11 (日) | 22 |
内部磨きモーターの動力 | kw | - | 1.5 | - |
作業頭エンジンの動力 | kw | 5.5 (15) | 15 | 15 |
総重量 | トン | 18/22/23/26 | 18/19/24/26 | 22/23/26 |
パッケージのサイズ (LxWxH) | cm | 695/890/1100/1500×242×226 | 695/890/1100/1500×242×226 | 890/1100/1500×260×230 |
ブリッジプレートの測定 | バランススタンド |
安定した休憩 | 磁気分離器 |
車輪のフレンズ | 紙フィルター |
輪抜き機 | 中間磨き装置 |
バランスランス | 安定した休息 |
磨き車 | エンドホイール・ドレッサー |
冷却液タンク | 半径の輪のドレス |
カービッドが中部を動かす | DRO |
運転犬 | |
ホール・ドレッサー (ダイヤモンド・ペンなし) | |
作業ランプ | |
均等化クイン | |
内部研磨装置 (UG) | |
3つのマウントチャック (UG) | |
拡張軸 (UG) | |
内部研ぎ輪 (UG) | |
ツールセット | |
操作説明書 (英語版) |
回転部品のための外部の磨き
引換可能な内部磨き装置を備えています
ホイールヘッドスフィンダルは,バイメタルシェルベアリングによって支えられ,スフィンダルは高硬さと安定性を有し,重くて優れた仕上げ表面を保証します.
研磨頭は内側から外側への研磨を 180° 回転させることができる.

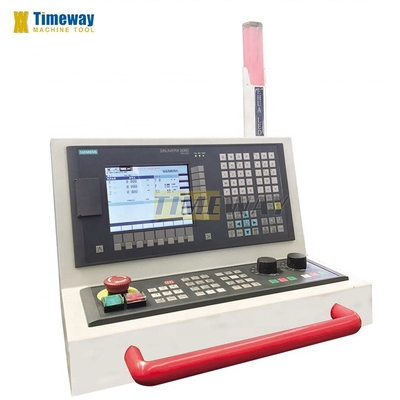

集中操作パネルと合理的に分散された行動
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
