詳細情報 |
|||
| タイプ: | CNC カムシャフト磨き機 | CNCでもなくとも: | CNC |
|---|---|---|---|
| 条件: | 新しい | 電圧: | 380V 50Hz |
| サイズ (L*W*H): | 実際の状況として | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | 顧客のニーズに応じて | 中央の高さ: | 180mm |
| 最高。工作物の重量: | 150kg | 輪の周辺速度: | 35m/s |
| 車輪のスペンドル速度: | 1100RPM | 丸さ (O.D): | 1.5um |
| 表面の荒さ: | Ra0.32um | グラインディング長さと直径: | カスタマイズ |
| CNCシステム: | 台湾 SYNTEC CNC システムまたはその他 | 車輪の大きさ: | 600*75*305mm |
| マックス 磨き長さ: | 1000mm | 体重: | 実際の状況として |
| 最高。粉砕の直径: | 320mm | パワー: | 21.475kw |
| 港: | 中国港 | ||
製品の説明

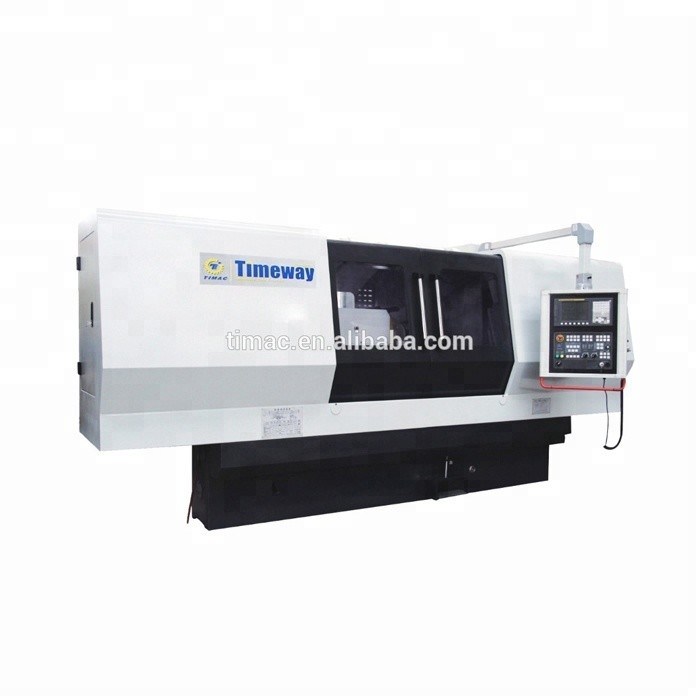

CNC カムシャフト (クランクシャフト) 磨き機

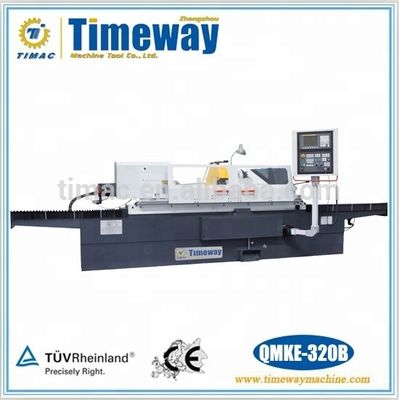

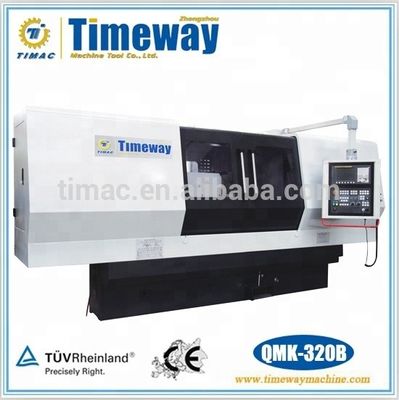

QMK-200H QMK-320B QMKE-200H QMKE-320B 詳細はこちらから
主な見通し
主役
主要 な 機能 と 特徴
1このシリーズの機械は,自動車,オートバイ,および他のエンジンのカムシャフトの理想的な加工機器です. 高効率,良好な精度,簡単な操作,高いコスト,1人1人以上を操作できるようにする.
2. 台湾のSYNTEC CNCシステムを使用 (FANUCやSIEMENSのCNCシステムなどの他のシステムもカスタムに応じて設定できます).
3高速ハイブリッドスピンドル組み立てを用いたホイールフレーム,回転精度,硬さ,その他の特徴が高い.
4独占のCNC磨きカメラソフトウェアを使用します
5電気箱,タンク,フィルタリングタンクを別々に設定する.
6. 輪モーターは,基本的に恒定線形速度磨きを達成できるAC周波数調整装置を採用します.
主要なアクセサリー
- 輪のパーフェリードレス
- 車輪ハブ
- バランスランス
- オープン型 安定休憩
- 輪抜き機
- 磁気分離器
追加のアクセサリー
- 車輪のバランススタンド
- 直径測定器
仕様表
テクニカルパラメータ
| 仕様 | 単位 | QMK-200H*500 QMKE-200H*500 | QMK-320B*1000 QMKE-320B*1000 |
| ダイア,地面に | mm | Φ8-Φ200 | Φ8-Φ320 |
| 磨く長さ最大 | mm | 500 | 1000 |
| 中央の高さ | mm | 135 | 180 |
| センター間の距離 | mm | 500 | 1000 |
| ヘッドストックセンター | モース4# | モース5# | |
| テイルストックセンター | モース4# | モース4# | |
| 粉砕される作業部品の最大重量 | 体重 | 30 | 150 |
| 輪の大きさ | mm | Φ400*50*Φ203 | Φ600*75*Φ305 |
| 輪の周辺速度 | m/s | 35 | 35 |
| 車輪のスフィンダの回転速度 | rpm | 1100 | 1100 |
| X軸でのパルス数分 | mm | 0.001 | 0.001 |
| Z軸でのパルス数分 | mm | 0.001 | 0.001 |
| 丸さ | ええと | 1.5 | 1.5 |
| 縦断の図面の均一性 | ええと | 5 | 5 |
| 表面の荒さ | ええと | ラ032 | ラ032 |
| 総電源 | kw | 10.825 | 21.475 |
| 縦動力サーボモーター | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |
| 横向のサーボモーターの動力 | kw | 1.6 ((6N.m) | 3.9 ((15N.m) |
注記: QMKシリーズとQMKEシリーズの最大差:QMKシリーズは完全な保護シールドを採用し,QMKEシリーズは半保護シールドを採用します.

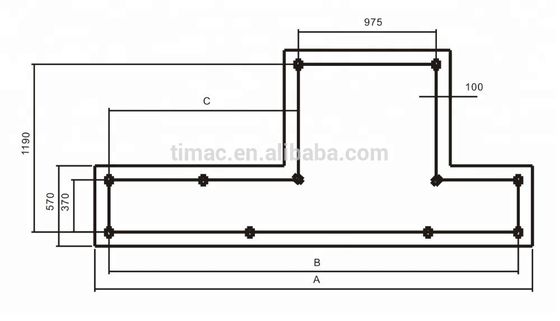

基礎図
基礎の深さは土壌の性質に依存しますが,400mm未満でなければなりません.
