詳細情報 |
|||
| CNCでもなくとも: | 普通の | 条件: | 新しい |
|---|---|---|---|
| 磨き長さ (mm): | 3000 | 車輪のサイズ（mm）: | 500 |
| 表面の粗さ（μm）: | 0.4のμm | テーブルのサイズ（mm）: | 1000×3000 |
| テーブル移動 (X) (mm): | 3000 | テーブル移動 (Y) (mm): | 240 |
| 電圧: | 380V 220V | サイズ (L*W*H): | 8200×4300×2600 |
| 体重 (kg): | 15500 | パワー (kW): | 11 |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 展示室の場所: | インドネシア,イタリア,イギリス,米国 | 販売形態: | ホットプロダクト 2020 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター,ベアリング,エンジン,その他 |
| 適用される産業: | 製造工場,機械修理店 | タイプ: | 表面の粉砕機 |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | 表面の粉砕機: | 工作機械 |
| 最大磨き長さ: | 3000mm | 最大磨き直径: | 1000mm |
| パワー: | 11kw | 体重: | 15500kg |
| 磨き車 の サイズ: | 500×75×305mm | 地元サービス 場所: | イギリス |
| 港: | 青島港 | ||

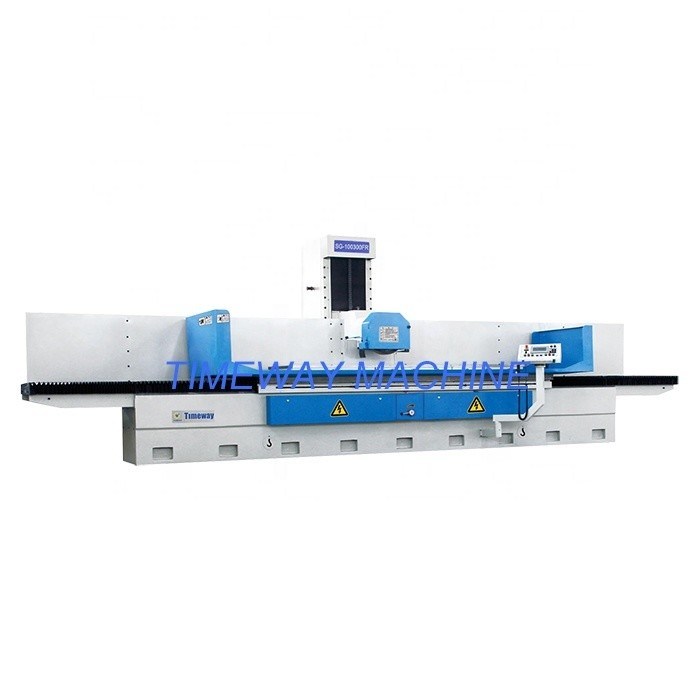

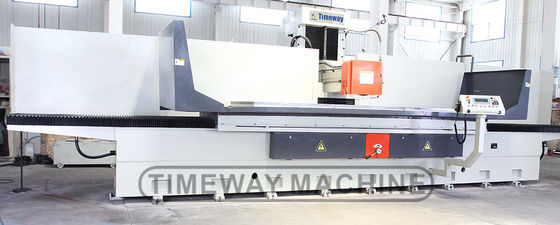

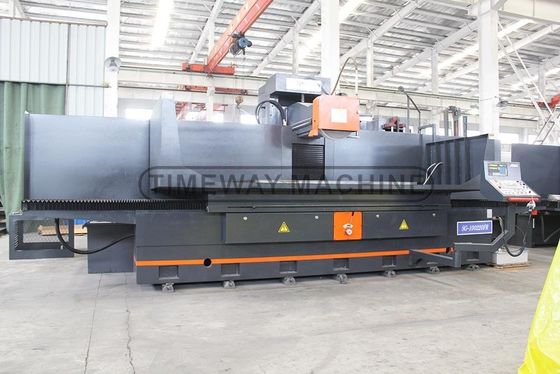

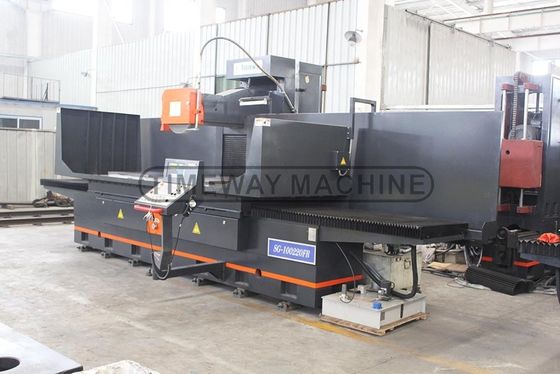

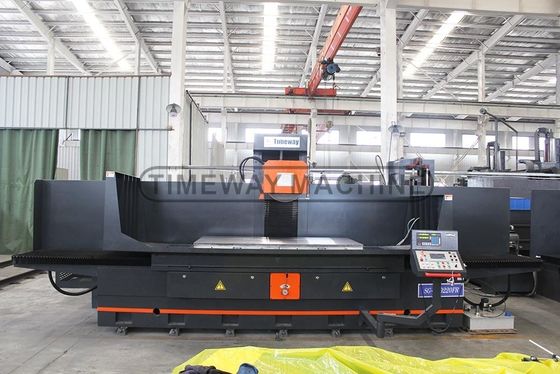

製品の説明
製品説明
* 壁が2つある柱の構造で,高固いサポートを提供します. 対重量バランスを採用し,マシンを安定的に動かし,ボールスクリューの負荷を軽減します.長い間精度を維持する.
*高硬さ直角型ガイドウェイは垂直運動で設計され,低摩擦係数を得るため,ターサイトBベルトでコーティングされています.
* 縦と横のFlat-V型ガイドウェイを採用して,良いガイド品質を設定し,精密なスクレイピングを手作業で安定した作業精度を維持します.
*横軸と垂直運動はACサーボモーターで動き,電子ハンド
高精度で操作が簡単になるため,従来の機械式ハンドホイールではなく,
高精度で操作が簡単になるため,従来の機械式ハンドホイールではなく,
*シメンス7インチLCD-TFT彩色のタッチスクリーンを採用します
操作を操作者にとって非常に単純で便利にするための指定です.
操作を操作者にとって非常に単純で便利にするための指定です.
* 機械床の設計は良好で,重量切削を保証する高級鋳鉄です.
* 強化肋骨は,後ろのスライドベース内側に設定され,スピンドルの大きな安定性サポートを保証します.
機械にとって非常に重要なものです.それは本当に,よく設計された下での詳細です,そして私たちの究極の目標は,高い硬さと高い精度をバランスすることです.
仕様 | ユニット | SG-100220FR | SG-100300FR | SG-100400FR |
テーブルサイズ | mm | 1000x2200 | 1000×3000 | 1000x4000 |
磨き場 | mm | 1000x2200 | 1000×3000 | 1000x4000 |
磨き高さ | mm | 670 ((830/1000) | 670 ((830/1000) | 670 ((830/1000) |
電気磁気チャックサイズ (pcs) | mm | 1000×1000×2 | 1000×1000×3 | 1000×1000×4 |
負荷容量 (チャックを含む) | 体重 | 4000 | 5000 | 5000 |
テーブルに沿った給餌速度 | m/min | 5 から 25 | 5 から 25 | 5 から 25 |
列横断断食量 | mm/str | 1〜30 | 1〜30 | 1〜30 |
コラム横断連続供給速度 | mm/min | 50〜2000 | 50〜2000 | 50〜2000 |
コラムクロスフィード率 (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
ホイールヘッドの垂直間歇的な供給速度 | mm/str | 0.005-0 だった05 | 0.005-0 だった05 | 0.005-0 だった05 |
輪頭垂直連続供給速度 | mm/min | 50〜2000 | 50〜2000 | 50〜2000 |
輪頭垂直供給率 (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
スピンドル速さ (50/60HZ) | rpm | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) |
研ぎ輪の大きさ | mm | Φ500x75xΦ305 (Φ500x100xΦ203) | Φ500x75xΦ305 (Φ500x100xΦ203) | Φ500x75xΦ305 (Φ500x100xΦ203) |
メインモーター電源 | kw | 18.5/22 | 18.5/22 | 18.5/22 |
液圧モーターの動力 | kw | 7.5 | 11 | 15 |
Y/Z軸のサーボモーターの動力 | kw | 3 | 3 | 3 |
総力 | kw | 37 | 41 | 41 |
機械の寸法 (LxWxH) | mm | 6000×4300×2600 | 8200×4300×2600 | 10000x4300x2600 |
機械の重量 | 体重 | 14000 | 15500 | 19500 |
- PLC+SMART自動 磨き制御器 - 冷却液タンク - 作業ランプ - バランスボード - ホイールフレンズと抽出機 - 輪のドレッサースタンド - Y/Z軸電動車輪 (MPG) - 操作説明書 (英語版) - 防犯を押して - 標準的な磨き車 - 滑りくねとボルト - 道具と道具箱 - 操作説明書 (英語版) | - バランススタンド - 磁気分離器 - 紙フィルター - オイルタンクガード - 電磁チャック - 内蔵磁気チャックコントローラ - 平行輪のドレッサー- 2軸デジタル読み取り - エクストラホイールフレンズ |
ホイールヘッドスピンドルは,高硬さ (輸出のための高精度ボールベアリング) を有する水静止ベアリングを使用し,18.5kwのモーターとともに電力を供給することができます.重工に適した. スピンドル回転は,高精度と長い寿命を確保し,着用せずに硬さオイル層によってサポートされています.
機械床と後ろのスライドベッドは 1 つに組み合わさって,効率的な作業のための超強いベースを提供します.
空気冷却と圧縮装置を装備し,熱を隔離し,
精密磨きのための優れた力を供給します.
精密磨きのための優れた力を供給します.
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
