詳細情報 |
|||
| 条件: | 新しい | タイプ: | コラムボール盤 |
|---|---|---|---|
| 最高。訓練Dia. （mm）: | 63 | スピンドル速度の範囲 (rpm): | 40〜570回転/m |
| CNCでもなくとも: | 普通の | 鋭い速度: | 0.1-0.78mm/r ((6ステップ) |
| 電圧: | 380V/50Hz | サイズ (L*W*H): | 1452×965×2787mm |
| 体重 (kg): | 2500kg | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 展示室の場所: | カナダ、イギリス、米国、フランス、ドイツ |
| 適用される産業: | 製造工場,機械修理店 | 販売形態: | 熱い製品 2019 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | 色: | カスタマイズ可能 |
| マックス 掘削直径: | 63mm | 作業台のサイズ: | 650×550mm |
| スピンドル速度: | 40~570rpm (9ステップ) | スピンドルテーパー: | モールス文字5 |
| 紡錘旅行: | 250mm | スピンドルボックスの垂直移動: | 250mm |
| マックス スピンドルトルク: | 800N.m | 港: | 中国港 |
製品の説明

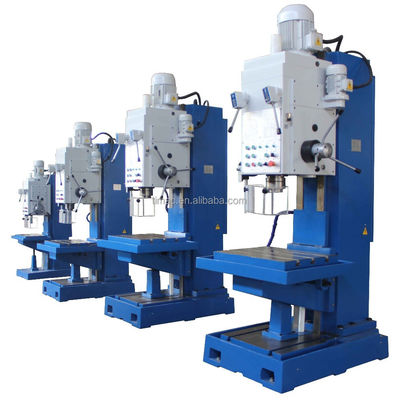

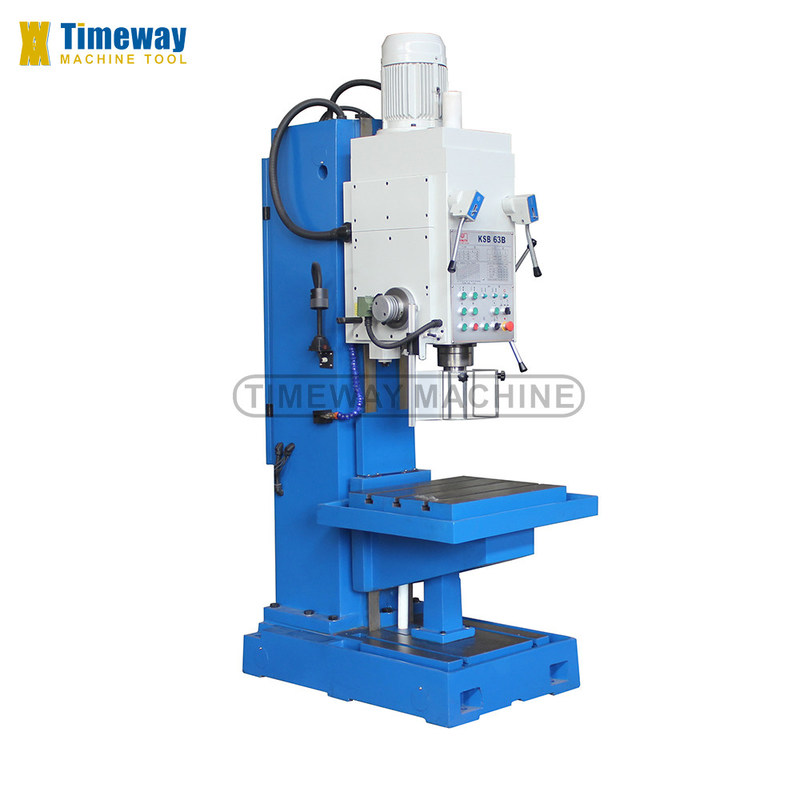

垂直型膝型箱柱式掘削機

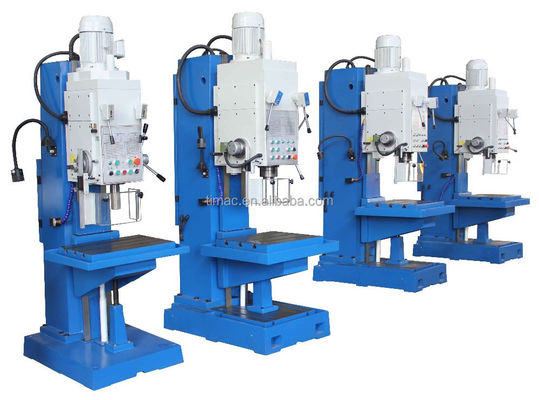

SD63B SD-80C SD-100
主な見通し
製品説明
特徴:
- 掘削,リミング,スレッド切断など 厳しい作業に対して 優れた硬さ.
- ボックスコラムの設計は高い負荷容量を提供し,扭曲防止性があり,頑丈である.
- テーブルとドリルヘッドは,最適な加工高度のために個別に移動できます.
- 油浴の潤滑で 9 ステップのギアと速度は
- 速度帯全体で高いトルク
- スレッド切断装置は,事前に設定された深さに達すると自動的に逆転します.
技術パラメータ:
| 仕様 | ユニット | SD-63B | SD-80C | SD-100 |
| 鉄鋼の掘削能力 | mm | 63 | 80 | 100 |
| 給餌力 | N | 30000 | 30000 | 40000 |
| トルク | N.m | 800 | 800 | 1150 |
| スピンドル・コーナー | - | モールス文字5 | モールス文字6 | モールス文字6 |
| スピンドルの中心から柱の表面までの距離 | mm | 375 | 375 | 480 |
| スピンドルペイン移動 | mm | 250 | 250 | 310 |
| 掘削頭移動 | mm | 250 | 250 | 300 |
| スピンドル速度範囲 | rpm | 40-570 (9ステップ) | 40-570 (9ステップ) | 26-320 (6ステップ) |
| スピンドルフィード | mm/r | 0.1-0.78 ((6ステップ) | 0.1-0.78 ((6ステップ) | 0.096-0.717 ((6ステップ) |
| 垂直テーブル移動 | mm | 300 | 300 | 300 |
| テーブル設置エリア | mm | 650×550 | 650×550 | 760×650 |
| Tスロット幅/数 | mm | - | - | - |
| スピンドルの鼻からテーブルまでの最大距離 | mm | 800 | 800 | 850 |
| メインモーター電源 | kw | 5.5 | 5.5 | 7.5 |
| 冷却液ポンプ | W | 90 | 90 | 90 |
| 流量 | L/分 | 25 | 25 | 25 |
| 総寸法 (LxWxH) | mm | 1452×965×2787 | 1452×965×2787 | 1465×970×3170 |
| 機械の重量 | 体重 | 2500 | 2500 | 3500 |
スタンダード構成:
- 冷却液システム
- タップ機能
- ハロゲン作業ランプ
- 操作ツール
- 操作説明書
選択可能な設定:
- ユニバーサル向きと退屈な頭
- 冷却液濃縮物
- アクセサリーセット MT4 ((8個)
- 減量袖 MT5/4
詳細な画像
|

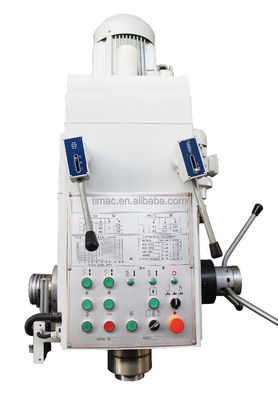

掘削箱と手動速度交換

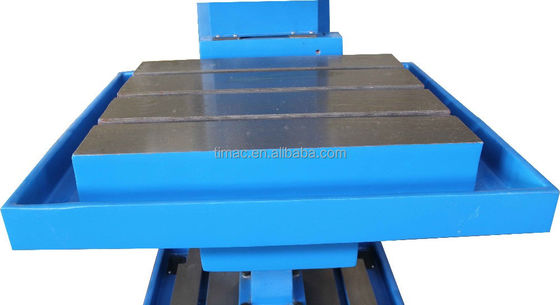

硬化された精密土の作業台 |

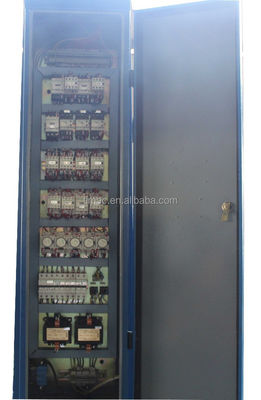

電気キャビネットとすべてのシュナイダー電気部品 |
