床,柱,作業台全体が1つで鋳造され,床の硬さを確保し,鋳造物の粗末加工後に二次加熱によって内部ストレスは除去されます.大型模具の加工過程における枕ベッドの安定性. (10トン/平方メートル,理論的には16トン/平方メートル)
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | ガントリー |
| サイズ (L*W*H): | 5900×5100×4400 | 体重 (T): | 24のT |
| テーブルサイズ (mm): | 3680×2000 | CNC制御システム: | GSK,FANUC,MITSUBISHI,KND,シメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 3000 |
| テーブル移動 (Y) (mm): | 2000 | テーブル移動 (Z) (mm): | 800 |
| 定位精度 (mm): | 0.04mm | 繰り返し可能性 (X/Y/Z) (mm): | 0.008 |
| スピンドルモーターの電源 (kW): | 26 | 最高。テーブルの負荷（kg）: | 10000kg |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 1624 |
| 主要 な 売り物: | 多機能性 | 保証: | 1 年 |
| 電圧: | 顧客の要求 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | X軸旅行: | 3000 |
| Ｙ軸旅行: | 2000 | Z軸旅行: | 800 |
| テーブルサイズ: | 3680×2000 | 軸線の数: | 3 |
| 製品名: | CNCマシニングセンター | 機械の種類: | CNC ゲントリー加工センター |
| 製品タイプ: | ガントリー機械センター | スピンドル直径: | 200 |
| キーワード: | CNC ゲントリー加工センター | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | フィリピン,モロッコ,UAE,コロンビア,バングラデシュ | 基本構成要素: | モーター |
| 港: | 中国港 | ||
製品の説明

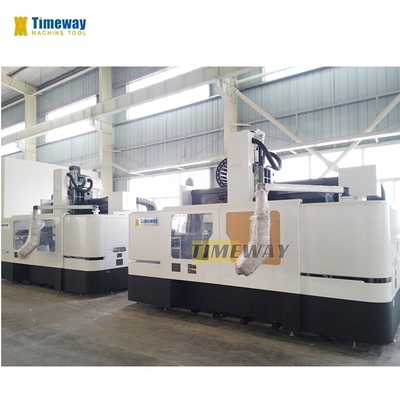

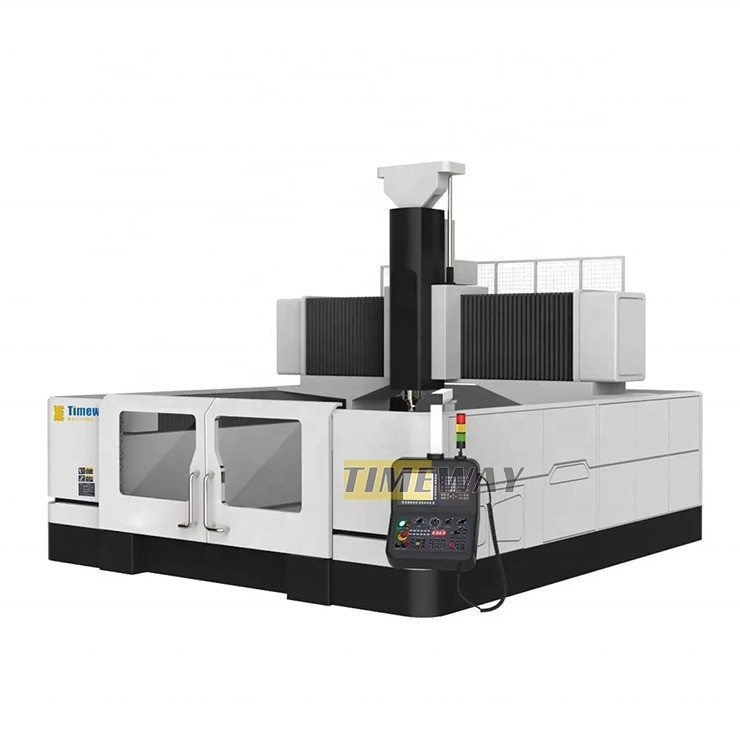

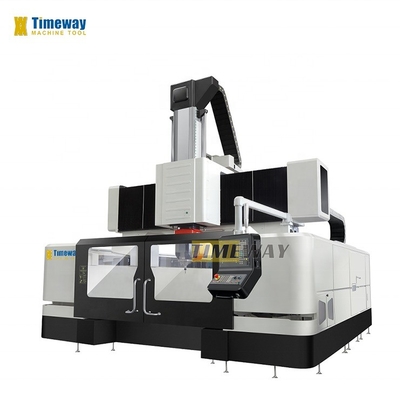

ガントリー機械センター
製品説明
大型パーツの積載:
技術パラメータ:
モデル | ユニット | BGM3020 | BGM4020 | BGM5020 |
ゲントリー幅 | mm | 2650 | 2650 | 2650 |
スピンドル直径 | mm | 200 | 200 | 200 |
スピンドル速度 | rpm | 6000 | 6000 | 6000 |
スピンドルマックス.トルク | Nm | 560 | 560 | 560 |
X軸の供給速度 | mm/min | 10000 | 10000 | 10000 |
Y軸の高速供給速度 | m/min | 20 | 20 | 20 |
Z軸の高速供給速度 | m/min | 16 | 16 | 16 |
1樹脂砂鋳造 | 1第4軸のワイヤリング |
2X,Yレイルは輸入線形ガイドラインを採用し,Zレイルはスライドガイドラインを採用します. | 2NC回転テーブル |
3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します. | 3直接駆動するスピンドル (速度: 10000rpm, 12000rpm, 15000rpm) |
4. ベルト駆動スピンドルの標準,直接駆動スピンドルのオプション | 4円形冷却液ノズル |
5台湾製の気力シリンダー | 5. スピンドル通りの冷却液 (CTS) |
6. 台湾ATC,カルーセルタイプとディスクタイプはオプションで利用できます. | 6. スピンドルオイルクーラー |
7. 引導レア用の輸入ベアリング | 7電気キャビネットのためのエアコン (A/C); |
8輸入コップリング | 8自動 ツールの長さを測定するシステム |
9. ヘッドストックバランスシステムは,オプションとして重量鋳造または窒素バランスシステムを持っています; | 9自動 工品の測定システム |
10完全に囲まれ | 10. スクリップ型チップ輸送機 |
11. 硬いタップ | 11. チェーン型チップ輸送機 |
12. スピンドルの中心部に空気噴出; | 12高圧水洗浄システム |
13作業ランプ | 13安全ドア |
14. パイロットランプ | 14オイル・スキンマー |
15USBとLANインターフェイス | |
16手動パルス発電機 (MPG) | |
17集中自動潤滑システム | |
18冷却システム | |
19電気キャビネットの交換器 | |
20レベルリングブロックとボルト | |
21道具箱と道具 | |
22CNCコントローラ:KND,GSK,HNC (中国);シメンズ,ファヌック,ミツビシ,ファゴールなど |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.

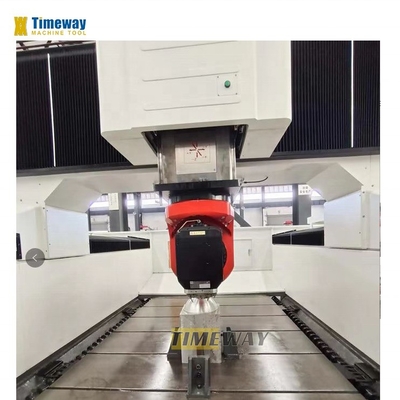

>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度,低騒音,迅速なツール交換,高精度,長寿命.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
顧客 の 肯定 的 な 意見
会社紹介

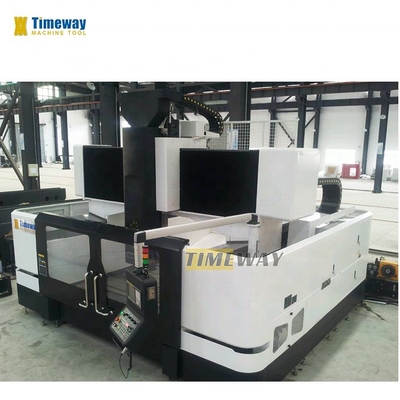

工場表示:
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 問題解決のために海外のエンジニアが利用できます. Q: あなたはQCまたはあなたの機械のための安全基準を持っていますか? A: はい.我々は,非常に厳格な品質管理部門を確立して良い品質を保証します. Q: MOQ は? A: 1 セット (低コストの機械は1 セット以上になります) Q: 支払い条件はどうですか? A: (1) 30%の先払いでT/T,そして 70%の残金は出荷前に支払わなければなりません.Q: 保証はどうですか? A: 保証期間は配達後1年です. 期間を超えた場合でも,私たちは機械のために生涯のサービスを提供します.
