詳細情報 |
|||
| 条件: | 新しい | タイプ: | 柱の訓練機械 |
|---|---|---|---|
| 最高。訓練Dia. （mm）: | 35 | スピンドル速度の範囲 (rpm): | 300〜1000回転/m |
| CNCでもなくとも: | 普通の | 鋭い速度: | 0.04-3.2mm/r ((16ステップ) |
| 電圧: | 380V/50Hz | サイズ (L*W*H): | 1805×800×232mm |
| パワー (kW): | 3 kw | 体重 (kg): | 1600のKg |
| 保証: | 1 年 | 主要 な 売り物: | 操作 が 簡単 |
| 展示室の場所: | エジプト,イタリア,フランス,ペルー,インドネシア,インド,メキシコ,タイ,南アフリカ | 適用される産業: | 製造工場、機械類の修理工場、他 |
| 販売形態: | 新しい製品 2020 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | ローヤリング,ギア,モーター,エンジン,その他 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | カスタマイズ可能 | マックス 掘削直径: | 80mm |
| スピンドルの中心から柱までの距離: | 500~2500mm | 紡錘の速度範囲: | 16~1250rpm (16ステップ) |
| 紡錘旅行: | 450mm | クランピングタイプ: | 液体 |
| 作業台のサイズ: | 800×1000mm | パワー: | 7.5kw |
| 港: | 中国港 | ||
製品の説明

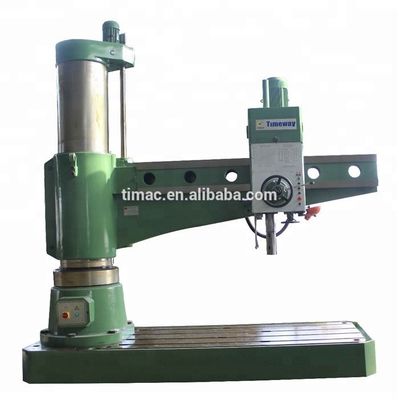

大型水力回転腕掘削機
RD310 RD313 RD410 RD413 RD516 RD620 RD825
特徴:
- ベース,コラム,ブームとギアヘッドは 高品質の鋳造で作られています
- 主な設計特徴には大きな柱と高度に扭曲耐性のあるブームが含まれます.
- 強力なモーター駆動と垂直スピンドルによるブームの高さの調整
- ボームリフティングギアは,最大限の信頼性と最小限の磨きのために油浴で動作します.
- 最強の硬さと最小の固定オフセットを備えた最適化されたクランプ機能を持つ高度な柱旋回設計.
- 旋回軸と移動軸は,操作者の日常生産作業を容易にする非常にスムーズな動作を特徴としています.
- 歯車には硬化され,精密加工されたクロムニッケル鋼の歯車があり,スムーズで低騒音で動作します.
- すべてのギアパーツはオイルポンプで信頼性のある潤滑液を供給します.
- メインスピンドルは精密ベアリングで動作し,自動スピンドルブレーキを備えています.
技術パラメータ:
中型・小型型ドリラー
| 仕様 | ユニット | RD310 | RD313 | RD410 | RD413 |
| 最大掘削直径 | mm | 35 | 35 | 40 | 40 |
| スピンドルの中心から柱の表面までの距離 | mm | 300から1000 | 300~1300 | 300から1000 | 300~1300 |
| スピンドルの鼻から作業台の表面までの距離 | mm | 250〜1020 | 320〜1020 | 215~965 年 | 215~965 年 |
| スピンドルボックスの水平移動 | mm | 700 | 1000 | 700 | 1000 |
| ラジアル・ラムの回転角 | デグ | ±180° | ±180° | ±180° | ±180° |
| スピンドル・コーナー | - | モールス文字4 | モールス文字4 | モールス文字4 | モールス文字4 |
| スピンドル速度の範囲とグレード | rpm | 50〜2350 (12ステップ) | 50〜2350 (12ステップ) | 50~1035 (9段) | 50~1035 (9段) |
| 給餌速度とグレード | mm/r | 0.13-0.54 ((4ステップ) | 0.13-0.54 ((4ステップ) | 0.13-0.54 ((4ステップ) | 0.13-0.54 ((4ステップ) |
| スピンドル移動 | mm | 250 | 250 | 250 | 250 |
| メインモーター電源 | kw | 3 | 3 | 3 | 3 |
| 純重量 | 体重 | 1600 | 1780 | 1600 | 1780 |
| 床面積 | mm | 1050×650 | 1350×650 | 1050×650 | 1350×650 |
| 作業台のサイズ | mm | 450×450 | 450×450 | 450×450 | 450×450 |
| 総寸法 | mm | 1805×800×2320 | 2105×800×2320 | 1805×800×2320 | 2105×800×2320 |
大型ドリラー
| 仕様 | ユニット | RD516 | RD620 | RD825 |
| 最大掘削直径 | mm | 50 | 63 | 80 |
| スピンドルの中心から柱の表面までの距離 | mm | 350~1600年 | 450〜2000年 | 500から2500 |
| スピンドルの鼻から作業台の表面までの距離 | mm | 320〜1220 | 400~1600年 | 550〜2000年 |
| スピンドルボックスの水平移動 | mm | 1250 | 1600 | 2000 |
| ラジアル・ラムの回転角 | デグ | ±180° | ±180° | ±180° |
| スピンドル・コーナー | - | モールス文字5 | モールス文字5 | モールス文字6 |
| スピンドル速度の範囲とグレード | rpm | 25〜2000 (16ステップ) | 20~1600 (16ステップ) | 16-1250 ((16ステップ) |
| 給餌速度とグレード | mm/r | 0.04-3.2 ((16ステップ) | 0.04-3.2 ((16ステップ) | 0.04-3.2 ((16ステップ) |
| スピンドル移動 | mm | 315 | 400 | 450 |
| メインモーター電源 | kw | 4 | 5.5 | 7.5 |
| 純重量 | 体重 | 3500 | 7000 | 11000 |
| 床面積 | mm | 1590×840 | 2000×1080 | 2450×1160 |
| 作業台のサイズ | mm | 500×630 | 625×800 | 800×1000 |
| 総寸法 | mm | 2500×1070×2840 | 3080×1250×3400 | 3730×1400×4025 |
スタンダード構成:
• H液体電池-選択速度とフィード変更メカニズム
• スピンドルヘッドの水力固定腕と柱
• 硬化・接地ガイドラインとギア
• 医療機関ボックス形作業台
• 医療機関Hアロゲン 仕事光
• 医療機関C についてオールアリシステム
• 道具と道具箱
• Oパーターマニュアル 英語
• 医療機関380V-50Hz-3Ph またはクライアントとしてほら要求する

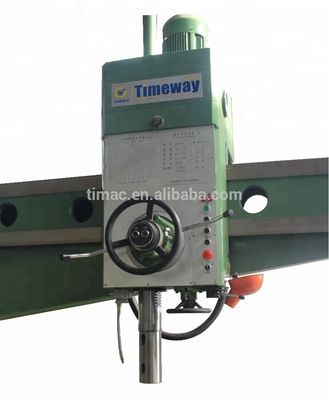

スピンドルボックスと硬化土のガイドウェイ スピンドルとフィード部品
高硬度コラム総スイッチと冷却スイッチ

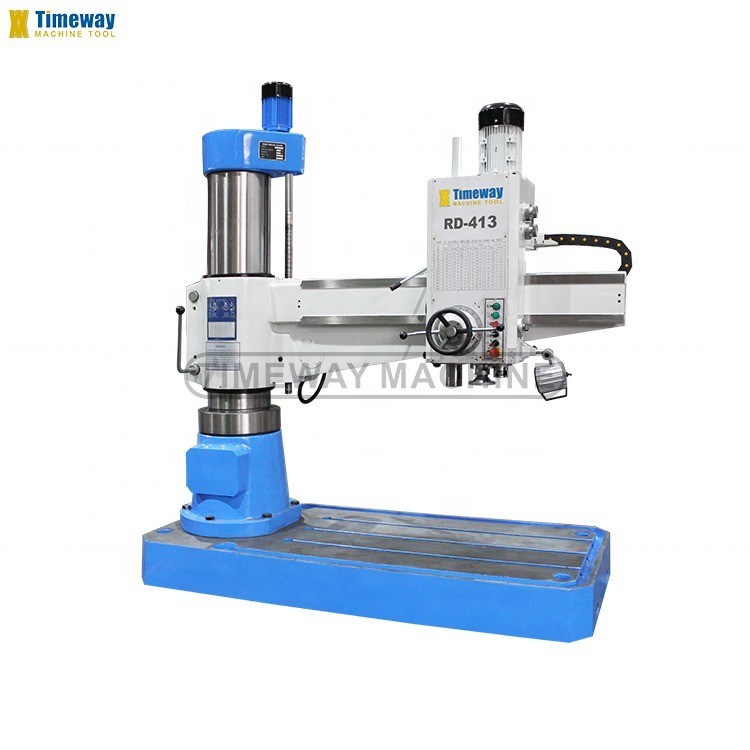

ラジアルドリルプレス (RD310) 固定角鉄の準備包装 (RD516)
