詳細情報 |
|||
| タイプ: | 垂直 | スピンドル速度の範囲 (rpm): | 0から12 |
|---|---|---|---|
| 軸数: | 3 | スピンドル数: | シングル |
| 機械加工能力: | 中途半端 | スピンドルテーパー: | BT330 |
| テーブル移動 (X) (mm): | 400 | テーブル移動 (Y) (mm): | 230 |
| テーブル移動 (Z) (mm): | 450 | 定位精度 (mm): | 0.02 |
| 繰り返し可能性 (X/Y/Z) (mm): | 0.01 | 電圧: | 380V |
| サイズ (L*W*H): | 2000×1900×2000 | CNC制御システム: | GSK |
| 主要 な 売り物: | 高精度 | 体重 (kg): | 2300 |
| スピンドルモーターの電源 (kW): | 2.2 | 保証: | 1 年 |
| 最高。テーブルの負荷（kg）: | 150のKG | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 作業台サイズ (LxW): | 300x600 mm |
| Tスロット (番号/幅/ピッチ): | 3/14/100 mm | 負荷能力: | 150のKG |
| 縦走 (X): | 400のmm | 横断移動 (Y): | 230のmm |
| 垂直移動 (Z): | 450 mm | スピンドルの鼻からテーブルまでの距離: | 100~580mm |
| スピンドルテーパー: | BT30 | スピンドル速度: | 6000のRPM |
| 機械の重量: | 2300のKg | 条件: | 新しい |
| 適用される産業: | 機械修理工房,建設工事 | 展示室の場所: | インドネシア,ロシア,スペイン,チリ,ナイジェリア |
| 基本構成要素: | モーター,エンジン | テーブル旅行（mm）: | 400×230×450 |
| 年間: | 新しい | 港: | 中国港 |
製品の説明
製品説明
仕様 | ユニット | VMC400G | VMC650G | VMC850G |
作業台サイズ (LxW) | mm | 300×600 | 1000x420 | 1000×500 |
Tスロット (番号/幅/ピッチ) | mm | 3/14/100 | 5-18-80 | 5-18-100 |
負荷能力 | 体重 | 150 | 400 | 500 |
縦走 (X) | mm | 400 | 700 | 800 |
横断移動 (Y) | mm | 230 | 450 | 500 |
垂直移動 (Z) | mm | 450 | 450 | 500 |
スピンドルの鼻からテーブルまでの距離 | mm | 100から580 | 130〜630 | 110から610 |
スピンドルの中心から柱までの距離 | mm | 320 | 495 | 524 |
スピンドル・コーナー | - | BT2 医療機関 | BT2 石油 | BT2 石油 |
スピンドル速度 | rpm | 6000 | 8000 | 8000 |
X/Y/Z軸の高速供給速度 | m/min | 2012年12月10日 | 48/48/48 | 48/48/48 |
X/Y/Z軸のサーボモーター (FANUC) | - | 0.75/0.75/1kw | β12/β12/β22 | β12/β12/β22 |
X/Y/Z軸の位置付け精度 | mm | 0.02 | ±0.003/300 | ±0.003/301 |
X/Y/Z軸の位置変更精度 | mm | 0.01 | ±0.003/300 | ±0.003/301 |
メインモーター電源 | kw | 2.2 (3.75) | 7.5/11 | 7.5/11 |
空気圧源 | kg/cm2 | 4/8 | 6/8 | 6/8 |
電力容量 | クワ | 10 | 18 | 20 |
ツールマガジン容量 | T | 8/12 (クルーズル) | 12 (クルーズル) | 24 (ディスク) |
ガイドウェイのタイプ | - | 線形 | 線形 | 線形 |
機械の重量 | 体重 | 2300 | 3500 | 4200 |
機械の寸法 (LxWxH) | mm | 2000×1900×2000 | 2400×1900×2400 | 2800×2250×2600 |

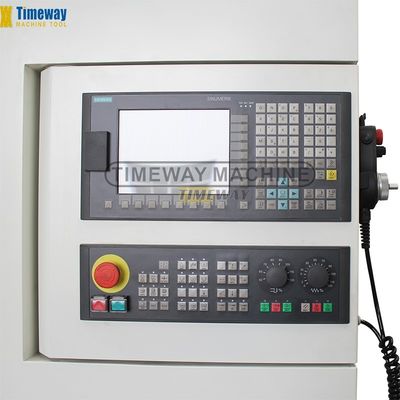

1樹脂砂鋳造 2X,Yレイルは輸入線形ガイドウェイを採用し,Zレイルは消化プラスチック製のスライドガイドレールペア 3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します. 4. ベルト駆動スピンドルの標準,直接駆動スピンドルのオプション 5台湾製の気力シリンダー 6. 台湾ATC,カルーセルタイプとディスクタイプはオプションで利用できます. 7引導螺旋用の輸入ベアリング 8輸入コップリング 9負荷の重量鋳造または窒素 選択としてバランスシステム 10完全に囲まれ 11. 硬いタップ 12. スピンドルの中心部に空気噴出; 13作業ランプ 14. パイロットランプ 15USBとLANインターフェイス 16手動パルス発電機 (MPG) 17集中自動潤滑システム 18冷却システム 19電気キャビネットの交換器 20レベルリングブロックとボルト 21道具箱と道具 22CNCコントローラー:KND,GSK,HNC (中国),シメンス,ファヌック, MITSUBISHI,FAGORなど. | 1第4軸のワイヤリング 2NC回転テーブル 3直接駆動するスピンドル (速度: 10000rpm, 12000rpm, 15000rpm) 4円形冷却液ノズル 5. スピンドル通りの冷却液 (CTS) 6. スピンドルオイルクーラー 7電気キャビネットのためのエアコン (A/C); 8自動 ツールの長さを測定するシステム 9自動 工品の測定システム 10. スクリップ型チップ輸送機 11. チェーン型チップ輸送機 12高圧水洗浄システム 13安全ドア 14オイル・スクイムr |
硬化・磨きされたテーブル
24 ツール ディスク型ATC

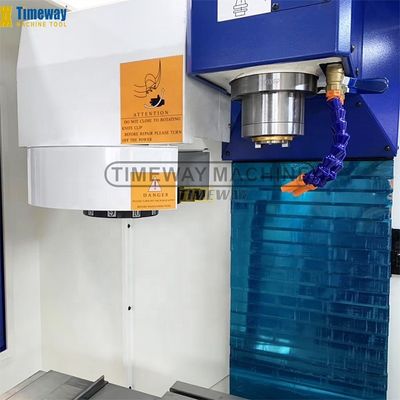

台湾 スピンドル&クランプ・アーム

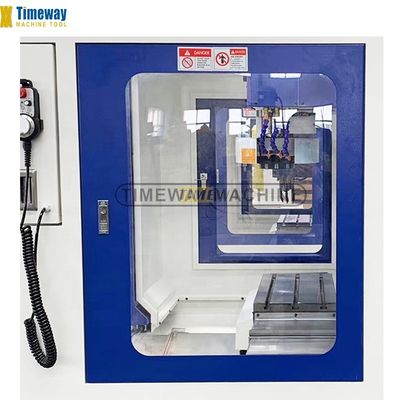

完全防護
Y軸の4トラック線形

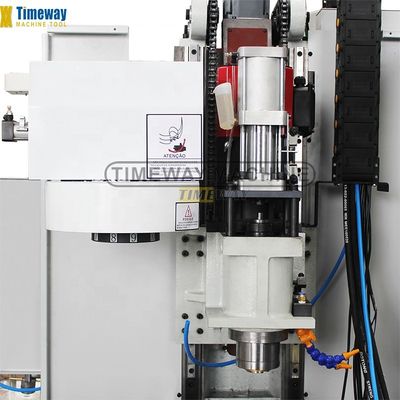

強化 スピンドル ボックス
RENISHAW 精度テスト
高硬度機械床
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
