詳細情報 |
|||
| タイプ: | 垂直 | スピンドル速度の範囲 (rpm): | 0から24 |
|---|---|---|---|
| 軸数: | 3 | スピンドル数: | シングル |
| 機械加工能力: | 軽量 | スピンドルテーパー: | BT2 医療法 |
| テーブル移動 (X) (mm): | 1300 | テーブル移動 (Y) (mm): | 700 |
| テーブル移動 (Z) (mm): | 600 | 定位精度 (mm): | 0.008 |
| 繰り返し可能性 (X/Y/Z) (mm): | 0.005 | 電圧: | 220V/110V |
| サイズ (L*W*H): | 1300x700x600 | CNC制御システム: | FANUC |
| 主要 な 売り物: | 高精度 | 体重 (kg): | 9600 |
| スピンドルモーターの電源 (kW): | 18.5 | 保証: | 1 年 |
| 最高。テーブルの負荷（kg）: | 1200kg | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | テーブルサイズ: | 700×1300mm |
| Tスロット (番号/幅/ピッチ): | 5/18/122mm | 負荷能力: | 1200kg |
| 縦走 (X): | 1300のmm | 横断移動 (Y): | 700のmm |
| 垂直移動 (Z): | 600 mm | スピンドルの鼻からテーブルまでの距離: | 150~750mm |
| スピンドルの中心から柱までの距離: | 785mm | スピンドル速度: | 8000rpm |
| 条件: | 新しい | 適用される産業: | 機械修理工房,建設工事 |
| 展示室の場所: | インドネシア,スペイン,チリ,コロンビア | 基本構成要素: | モーター,ポンプ,エンジン |
| テーブル旅行（mm）: | 700×1360 | 年間: | 新しい |
| 港: | 中国港 | ||
製品の説明
製品説明

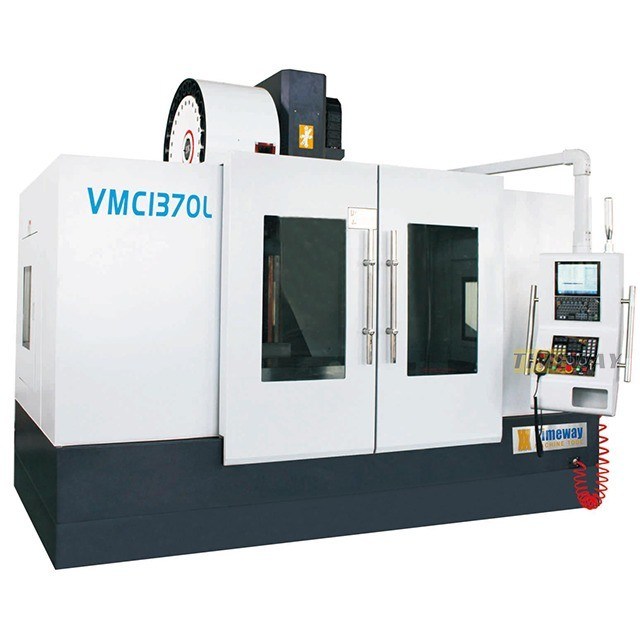

仕様 | ユニット | VMC1270L | VMC1370L | VMC1580L | |||

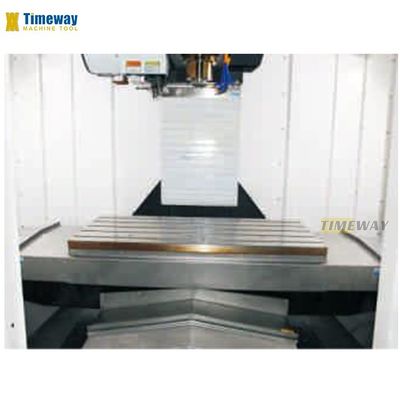

テーブルサイズ | mm | 700×1360 | 700×1360 | 800×1700 | |||
Tスロット (番号/幅/ピッチ) | mm | 5/18/122 年 | 5/18/122 年 | 5/22/135 年 | |||
負荷能力 | 体重 | 1000 | 1200 | 1500 | |||
縦走 (X) | mm | 1200 | 1300 | 1500 | |||
横断移動 (Y) | mm | 700 | 700 | 800 | |||
垂直移動 (Z) | mm | 600 | 600 | 700 | |||
スピンドルの鼻からテーブルまでの距離 | mm | 87〜687年 | 150〜750 | 130~830 | |||
スピンドルの中心から柱までの距離 | mm | 785 | 785 | 810 | |||
スピンドル・コーナー | - | BT2 医療 | BT2 医療法 | BT2 医療法 | |||
スピンドル速度 | rpm | 8000 | 8000 | 8000 | |||
X/Y/Z軸の高速供給速度 | m/min | 24/24/18 | 24/24/18 | 24/24/18 | |||
X/Y/Z軸の電源モーターのトルク | N.m | 23/23/23 | 23/23/23 | 27/27/27 | |||
X/Y/Z軸の位置付け精度 | mm | 0.008 | 0.008 | 0.008 | |||
X/YZ軸の繰り返し精度 | mm | 0.005 | 0.005 | 0.005 | |||
メインモーター電源 | kw | 喜び を 味わう 方法 | 15/18. どうした?5 | 15/18. どうした?5 | |||
空気圧源 | kg/cm2 | 8 | 8 | 8 | |||
総力 | クワ | 25 | 30 | 30 | |||

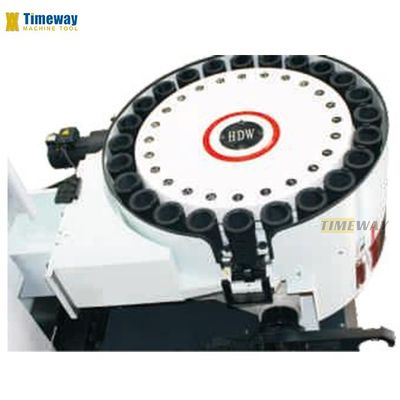

ツールマガジン容量 | T | 24 (ディスク) | 24 (ディスク) | 24 (ディスク) | |||
ガイドウェイのタイプ | X:線形 Y:線形 4列車 Z:スリング/線形 | X:線形 Y:線形 4列車 Z:スリング/線形 | X:線形 Y:線形 4列車 Z:スリング/線形 | ||||
機械の重量 | 体重 | 9600 | 11000 | 14000 | |||
機械の寸法 (LxWxH) | mm | 3500×2500×3055 | 3820×2560×3100 | 4200×3520×3055 | |||
1樹脂砂鋳造 2X,Yレイルは輸入線形ガイドウェイを採用し,Zレイルは消化プラスチック製のスライドガイドレールペア 3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します. 4. ベルト駆動スピンドルの標準,直接駆動スピンドルのオプション 5台湾製の気力シリンダー 6. 台湾ATC,カルーセルタイプとディスクタイプはオプションで利用できます. 7引導螺旋用の輸入ベアリング 8輸入コップリング 9負荷の重量鋳造または窒素 選択としてバランスシステム 10完全に囲まれ 11. 硬いタップ 12. スピンドルの中心部に空気噴出; 13作業ランプ 14. パイロットランプ 15USBとLANインターフェイス 16手動パルス発電機 (MPG) 17集中自動潤滑システム 18冷却システム 19電気キャビネットの交換器 20レベルリングブロックとボルト 21道具箱と道具 22CNCコントローラ:KND,GSK,HNC (中国);シメンズ,ファヌック,ミツビシ,ファゴールなど | 1第4軸のワイヤリング 2NC回転テーブル 3直接駆動するスピンドル (速度: 10000rpm, 12000rpm, 15000rpm) 4円形冷却液ノズル 5. スピンドル通りの冷却液 (CTS) 6. スピンドルオイルクーラー 7電気キャビネットのためのエアコン (A/C); 8自動 ツールの長さを測定するシステム 9自動 工品の測定システム 10. スクリップ型チップ輸送機 11. チェーン型チップ輸送機 12高圧水洗浄システム 13安全ドア 14オイル・スキンマー |

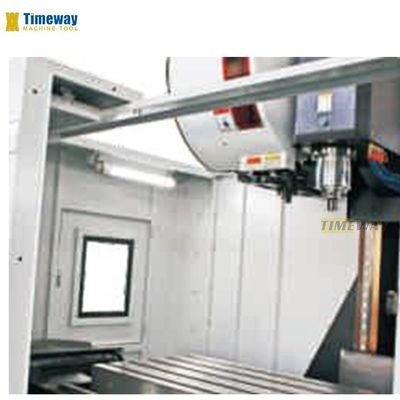

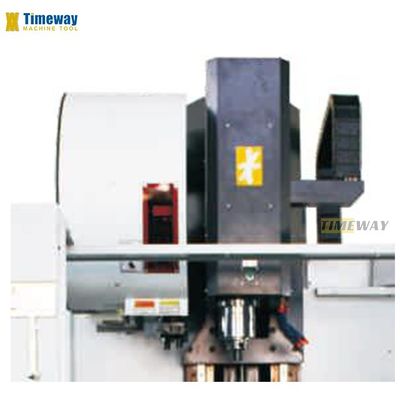

高硬度スペンダル
有名なCNCシステム
完成品

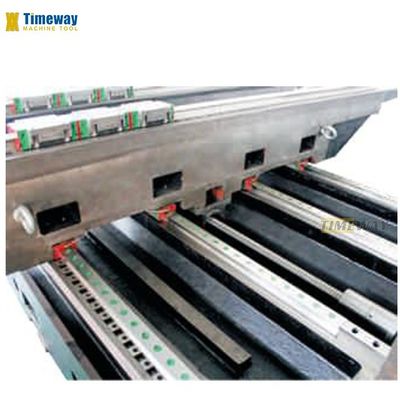

Y軸のための4トラック線形
BT2 機械用機械
BT50 24 ツールの航空管制機
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
