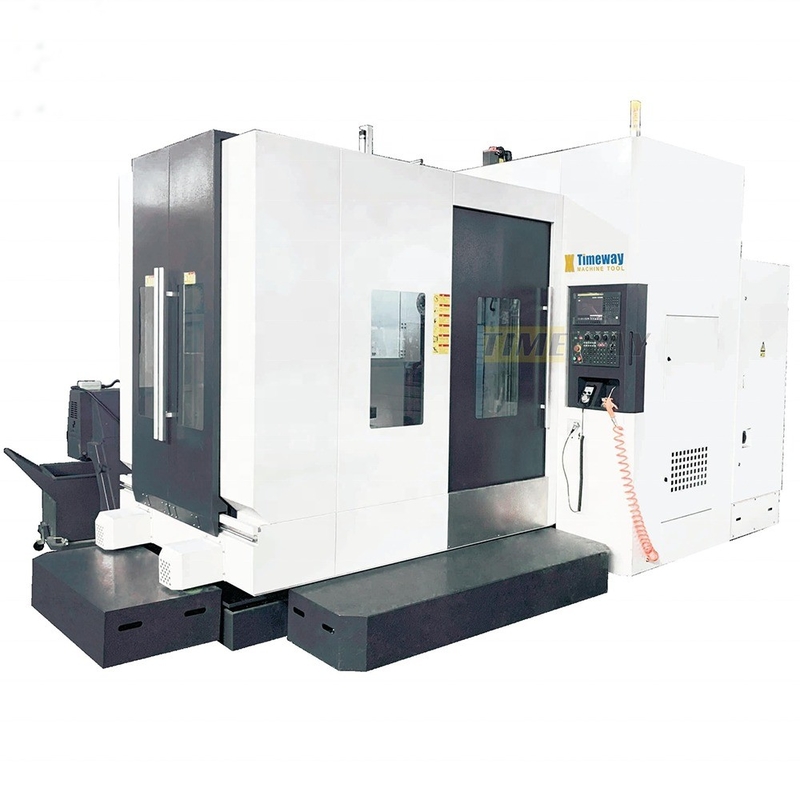

タイムウェイ 装置は,ボディ,ターレ,カーンキャス,シリンダーヘッド,オート部品,カメラ模具 (空洞),シェル,ディフェリエンシャルシェルおよび他のパーツを処理するために使用できます.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| サイズ (L*W*H): | 3500×2900×3280 | 体重 (T): | 5.5 t |
| テーブルサイズ (mm): | ほか | CNC制御システム: | GSK |
| 軸数: | 3 | テーブル移動 (X) (mm): | 800 |
| テーブル移動 (Y) (mm): | 600 | テーブル移動 (Z) (mm): | 500 |
| 定位精度 (mm): | ±0008 | 繰り返し可能性 (X/Y/Z) (mm): | ±0005 |
| スピンドル速度の範囲 (rpm): | 1〜8000回転/m | スピンドルモーターの電源 (kW): | 11 |
| 最高。テーブルの負荷（kg）: | 600kg | 送り速度（mm/min）: | 1〜8000mm/min |
| ツール交換の時間 (s): | 3 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | オートマティック | 保証: | 1 年 |
| 電圧: | 220V/380V/400V | 販売形態: | 普通の製品 |
| 機械試験報告: | 入手できない | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械の種類: | CNC水平加工センター |
| 販売後サービス: | ビデオ技術サポート | 機能: | 金属加工 |
| 保証後のサービス: | オンライン | モデル: | HMC500 |
| 制御システム: | GSK | テーブルサイズ: | 500×500mm |
| 軸数: | 3 | X軸旅行: | 800MM |
| Ｙ軸旅行: | 600mm | 適用される産業: | 機械修理工房,製造工場,その他 |
| 展示室の場所: | カナダ,フランス,ブラジル,ペルー,インドネシア,メキシコ,ロシア,ルーマニア,オーストラリア | 基本構成要素: | ほか |
| 速食速さ (m/min): | 11.1 | 港: | 中国港 |
製品の説明
製品説明
特徴
* Suitable for machining periodic parts * Suitable for machining parts with complex shapes * Suitable for machining high-efficiency and high-precision workpieces * For workpieces with suitable batch sizes仕様 | ユニット | HMC500 | ||||

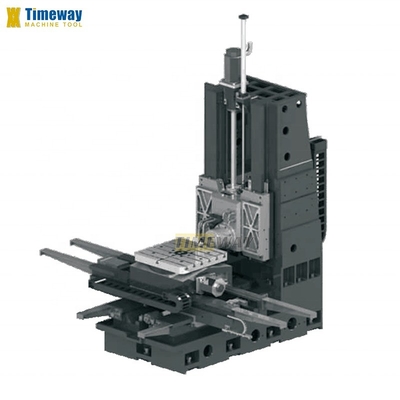

機械の構造 | - | クロスタイプ | ||||
X軸移動 | mm | 800 | ||||
Y軸移動 | mm | 600 | ||||
Z軸移動 | mm | 500 | ||||
B軸のサーボモータートルク (FANUC) | - | 8 | ||||

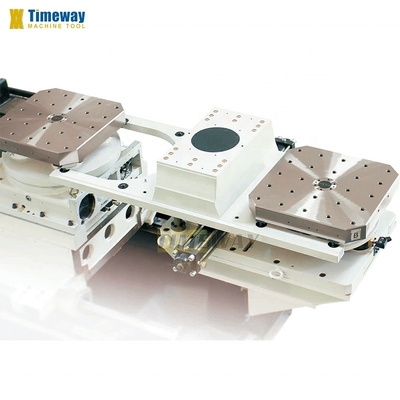

テーブルサイズ | mm | 500×500 | ||||
表のインデックス | ° | 1°×360 | ||||
作業台のTスロット (幅/ピッチ) | - | 5-14-80 | ||||
作業台の回転速度 | rpm | 11.1 | ||||
負荷能力 | 体重 | 600 | ||||
固定力 (35kg/cm2) | kg/m | 3000 | ||||
スピンドルの中心からテーブルまでの距離 | mm | 100から700 | ||||
テーブルの中心部までの距離 | mm | 140から640 | ||||
スピンドル・コーナー | - | BT2 医療 | ||||
スピンドル速度 | rpm | 8000 | ||||
メインモーター電源 | kw | 11 | ||||
X/Y/Z軸のサーボモーター (FANUC) | - | ビス12/ビス12/ビス12 | ||||
X/Y/Z軸の切断給出速度 | mm/min | 1〜8000 | ||||
X/Y/Z軸の高速供給速度 | m/min | 30/30/30 | ||||
X/Y/Z軸のレールタイプ | - | 線形 | ||||
X/Y/Z軸の位置付け精度 | mm | ±0008 | ||||
X/Y/Z軸の位置変更精度 | mm | ±0005 | ||||
B軸の位置付け精度 | " | ±10" | ||||
航空管制能力 (スタイル) | 道具 | 24 (ディスク) | ||||
ツール交換時間 (ツールからツールへ) | 秒数 | 2.7 | ||||
ツール最大重量 | 体重 | 8 | ||||
ツール直径最大 | mm | Φ78/Φ125 | ||||
最大 ツール 長さ | mm | 300 | ||||
ツール最大重量 | 体重 | 8 | ||||
電力容量 | クワ | 25 | ||||
空気圧が必要 | kg/cm2 | 8 | ||||
機械の重量 | 体重 | 5500 | ||||
総寸法 (L x W x H) | mm | 3500×2900×3280 | ||||
■樹脂砂鋳造 ■台湾の精密線形ガイドウェイまたは硬化滑りガイドウェイを採用する. · X,Y,Zレイルは,ガイドウェイの望遠鏡カバーを採用 ● ベルト駆動のスピンドル ■台湾製造の気力シリンダー ■台湾のATC,ディスクタイプ,チェーンタイプはオプションで利用できます. ■ リードローのベアリング輸入 ■ 輸入コップリング · 基幹バランスシステムは,オプションとして窒素バランスシステムまたは水力バランスシステムがあります. ・作業用ランプ ·パイロットランプ | ■ZFまたはBFの減速機 ■円形冷却液ノズル ■電気キャビネット用のエアコン (A/C) · スピンドルオイルクーラー ■オート ツールの長さを測定するシステム ■自動 作業部件測定システム |
自動ツール交換機は,ツールマガジンとツール交換アームで構成されています. Automatic tool changer is installed separately from machine tool with thepurpose of preventing adverse influences of vibration during running of runningof automatic tool changer and other reasons on precision.

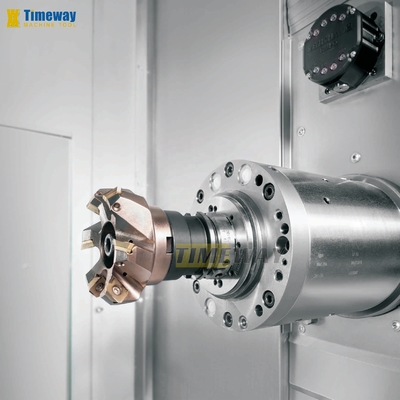

スピンドルコンポーネントは,加工センターの形作動の実行コンポーネントの1つであり,機械センターのスピンドルコンポーネントは,高走行精度を持つ必要があります.長期的精度維持と長期的精度安定性.
デジタル制御システムにより 機械を制御し 異なる加工手順に従って 機械を自動的に選択し 交換できます連続で作業部品の複数の表面で複数プロセスの加工を完了.
