詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| サイズ (L*W*H): | 3800×6200×3200mm | 体重 (T): | 15のt |
| テーブルサイズ (mm): | ほか | CNC制御システム: | FANUC |
| 軸数: | 3 | テーブル移動 (X) (mm): | 1050 |
| テーブル移動 (Y) (mm): | 900 | テーブル移動 (Z) (mm): | 1050 |
| 定位精度 (mm): | ±0.001 | 繰り返し可能性 (X/Y/Z) (mm): | 0.001 |
| スピンドル速度の範囲 (rpm): | 500〜6000回転/m | スピンドルモーターの電源 (kW): | 18.5 |
| 最高。テーブルの負荷（kg）: | 1000KG | ツール交換の時間 (s): | 4 |
| ツールマガジン容量: | 24 | 主要 な 売り物: | 高精度 |
| 保証: | 12ヶ月 | 電圧: | 380V/50Hz |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| テーブルサイズ: | 630X630mm | テーブル番号: | 2pcs |
| 表のインデックス: | 0.001° | スピンドル速度: | 6000回転/分 |
| ツールマガジン: | 24個セット | X軸移動: | 1050mm |
| Ｙ軸旅行: | 900mm | 保証期間: | 1年 |
| 適用される産業: | 製造工場 | 展示室の場所: | メキシコ,ロシア,ルーマニア,南アフリカ |
| 基本構成要素: | PLC | 港: | 中国港 |
製品の説明
製品説明

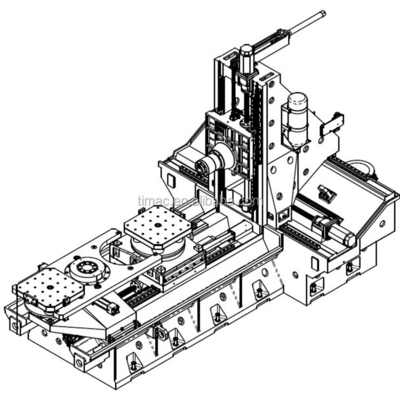

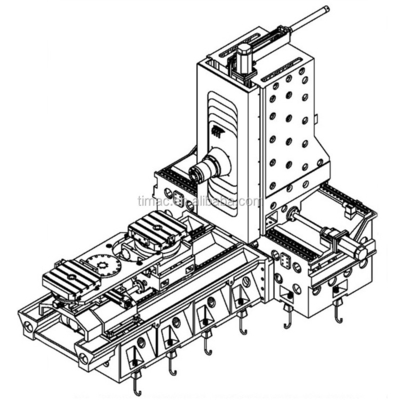

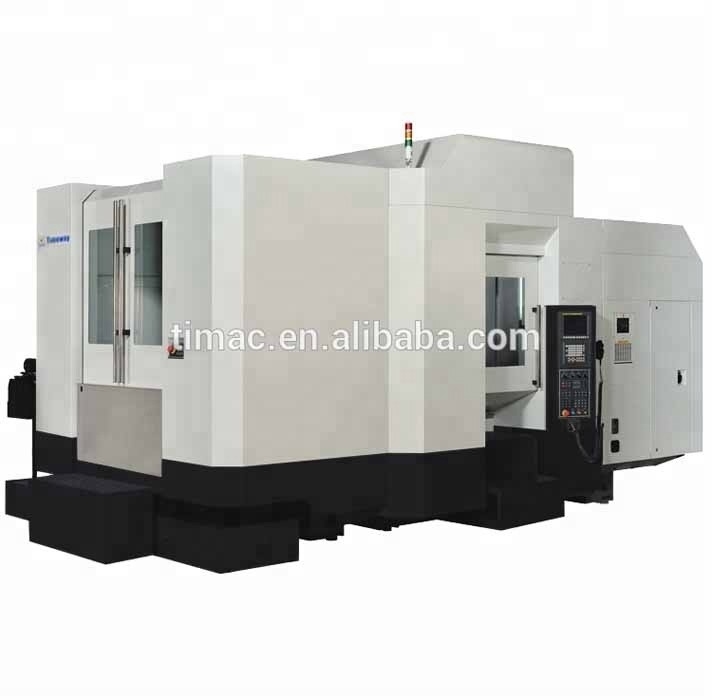

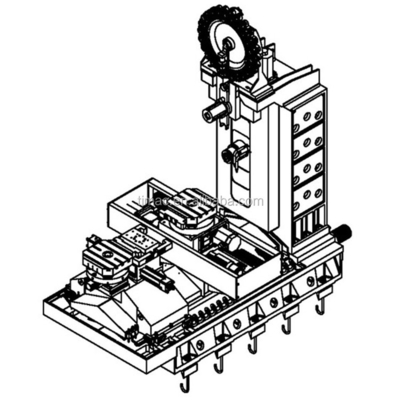

交換テーブル水平加工センター
仕様
テクニカルパラメータ | ユニット | H3 APC | H4 APC | H5 APC | H6 APC |
履きやすいサイズ | mm | 300×300 | 400×400 | 500×500 | 630×630 |
作業台番号 | - | 2 | 2 | 2 | 2 |
ワークテーブルインデックス | ° | 0.001° | 0.001° | 0.001° | 0.001° |
作業台の負荷容量 | 体重 | 250kg×2 | 1000kg×2 | 600kg×2 | 1000x2 |
作業台のスロット (No.sizexdistance) | - | 24-M12 (80×80) | 5×14×80 | 5×14×100 | 24-M16 (125×125) |
X軸移動 | mm | 460 | 600 | 900 | 1050 |
Y軸移動 | mm | 350 | 600 | 800 | 900 |
Z軸移動 | mm | 350 | 600 | 800 | 1050 |
スピンドルの中心から作業台までの距離 | mm | 60〜410 | 0〜600 | 0-800 | 0-900 |
スピンドル・コーナー (スタイル/直径) | - | BT2 化学技術 | BT2 化学技術 | BT2 医療機関 | BT2 医療機関 |
マックス スピンドル速度 | rpm | 10000 | 10000 | 6000 | 6000 |
ATCスタイル/ステーション | - | ディスク/24個 | ディスク/24個 | ディスク/24個 | ディスク/24個 |
ツール直径最大 | mm | 300 | 300 | 350 | 350 |
最大 ツール 長さ | mm | Φ80 | Φ80 | Φ127 | Φ127 |
ツール最大重量 | 体重 | 7 | 7 | 15 | 15 |
メインモーター | kw | 5から7まで5 | 15から18まで5 | 15 | 15から18まで5 |
純重量 (約) | 体重 | 6300 | 15000 | 10000 | 15000 |
総寸法 (LxWxH) | mm | 2220×3000×2400 | 2620×4000×2600 | 3530×4600×2800 | 3800×6200×3200 |
主な配置とアクセサリー:
1樹脂砂鋳造
2X,Y,Zレイルは輸入線形ガイドウェイを採用します.
3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します.
4ベルト駆動スピンドルで標準,H3APC/H4APCは直接駆動スピンドルです.
5台湾製の気力シリンダー
6. 台湾のATC,ディスクタイプ,チェーンタイプはオプションで利用できます.
7. 引導レア用の輸入ベアリング
8輸入コップリング
9. ヘッドストックバランスシステムは,オプションとして窒素バランスシステムまたは水力バランスシステムを持っている;
10交換可能なNC回転作業台 (B軸)
11作業ランプ
12. パイロットランプ
13. USBとインターネットインターフェース
14手動パルス発電機 (MPG)
15集中自動潤滑システム
16冷却システム
17電気キャビネットの交換器
18レベルリングブロックとボルト
19道具箱と道具
20CNCコントローラ:KND,GSK,HNC (中国);シメンズ,ファヌック,ミツビシ,ファゴールなど
2X,Y,Zレイルは輸入線形ガイドウェイを採用します.
3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します.
4ベルト駆動スピンドルで標準,H3APC/H4APCは直接駆動スピンドルです.
5台湾製の気力シリンダー
6. 台湾のATC,ディスクタイプ,チェーンタイプはオプションで利用できます.
7. 引導レア用の輸入ベアリング
8輸入コップリング
9. ヘッドストックバランスシステムは,オプションとして窒素バランスシステムまたは水力バランスシステムを持っている;
10交換可能なNC回転作業台 (B軸)
11作業ランプ
12. パイロットランプ
13. USBとインターネットインターフェース
14手動パルス発電機 (MPG)
15集中自動潤滑システム
16冷却システム
17電気キャビネットの交換器
18レベルリングブロックとボルト
19道具箱と道具
20CNCコントローラ:KND,GSK,HNC (中国);シメンズ,ファヌック,ミツビシ,ファゴールなど
選択可能な配置とアクセサリー:
1ZFまたはBF減速機
2円形冷却液ノズル
3. スピンドル通りの冷却液 (CTS)
4. スピンドルオイルクーラー
5電気キャビネットのためのエアコン (A/C);
6自動 ツールの長さを測定するシステム
7自動 工品の測定システム
8. チェーン型チップ輸送機
2円形冷却液ノズル
3. スピンドル通りの冷却液 (CTS)
4. スピンドルオイルクーラー
5電気キャビネットのためのエアコン (A/C);
6自動 ツールの長さを測定するシステム
7自動 工品の測定システム
8. チェーン型チップ輸送機
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社プロフィール
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
会社ビデオ
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
