詳細情報 |
|||
| 条件: | 新しい | スピンドル数: | 双子 |
|---|---|---|---|
| タイプ: | 垂直 | サイズ (L*W*H): | 3100*4970*3030mm |
| 体重 (T): | 15のt | テーブルサイズ (mm): | ほか |
| CNC制御システム: | GSK、FANUC、KND、Siemens | 軸数: | 3 |
| テーブル移動 (X) (mm): | 900 | テーブル移動 (Y) (mm): | 800 |
| テーブル移動 (Z) (mm): | 540 | 定位精度 (mm): | ±0008 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0005 | スピンドル速度の範囲 (rpm): | 20〜12000回転/m |
| スピンドルモーターの電源 (kW): | 30 | 最高。テーブルの負荷（kg）: | 体重は1400kg |
| ツール交換の時間 (s): | 7 | ツールマガジン容量: | 32 |
| 主要 な 売り物: | オートマティック | 保証: | 1年 |
| 電圧: | 380V/50Hz | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 2年 | 仕事台の直径: | 800MM |
| マックス 作業部品の重量: | 1400kg | スピンドル速度: | 12000RPM |
| C軸の回転角: | 360度 | X/Y/Z 軸移動: | 900/800/540mm |
| A軸の速度: | 30回転/分 | C軸の速度: | 600rpm |
| CNCシステム: | 中国のGNC61CNCシステム | 体重: | 15000kg |
| パワー: | 30kw (スピンドル) | 適用される産業: | 建設材料の店,機械修理の店,製造工場,食品と飲料工場,レストラン,印刷店,建設工事,エネルギーと鉱業,食品と飲料の店,広告会社 |
| 展示室の場所: | カナダ,トルコ,米国,ドイツ,ブラジル,インドネシア,バングラデシュ,南アフリカ | 基本構成要素: | ローヤリング |
製品の説明

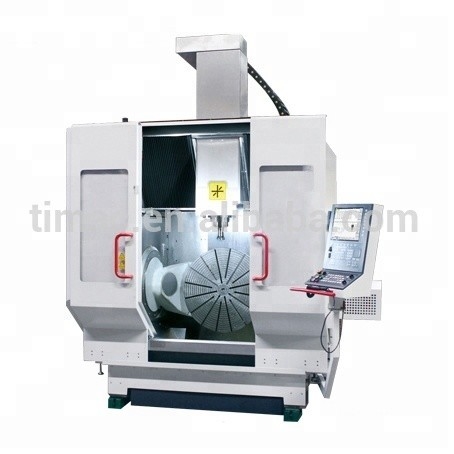

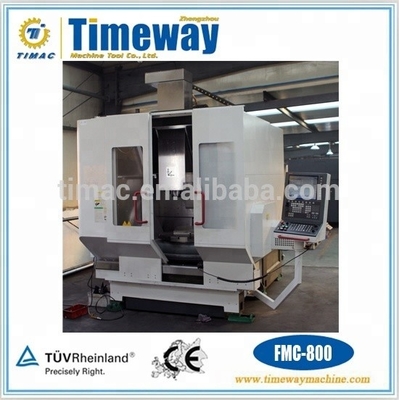

5軸垂直CNC加工センター ターニング
VMC-800 FMC-800 FMC-800T
機械 ツール の 利点
1ゲントリ・フレームワークと機械構造の設計が改善されました
2人工リダンベッドボディを 採用する
3直接駆動技術により より良いダイナミックな応答能力が保証されます
4引力の中心に駆動する
5線形軸速食速度は60m/minです
6高いダイナミック応答技術
7高精度で高処理効率です
8ピックアップタイプツールマガジン,ツール交換時間は短く.
9高速C軸は,フレーシングと回転複合体の機能を実現します.
10A軸の回転角範囲: -130度から +130度
11. インテリジェント電源,使用期間中に20%の省エネ
CNC システム の 利点
1完璧な5軸技術 (RTCP,傾斜式機床加工)
2高速の情報通信
3高解像度 高精度周波数制御のスケジューリング
4位置や角度を正確に認識する
5多チャンネル制御技術
6システムには無線探査機と ツール設定のゲージの アクセスがサポートされています
7. 誤差補償機能:両方向ピッチ補償,線性補償 (各偏差補償を含む) と垂直補償度など.
8副開発とオフライン3Dシミュレーションシステム
性能と特徴
改善されたガントリーフレームと全機械構造設計
1最適なスピンドルサポートです
2基準として使用 垂直座標掘削のクラシック構造,より良いスピンドル硬さを持っています.
3CNC回転スウィングワークベンチ 双壁のサポート構造を実現します.
4Y軸は4つのガイドウェイを採用し,中央に位置するサポートとメインドライブです.

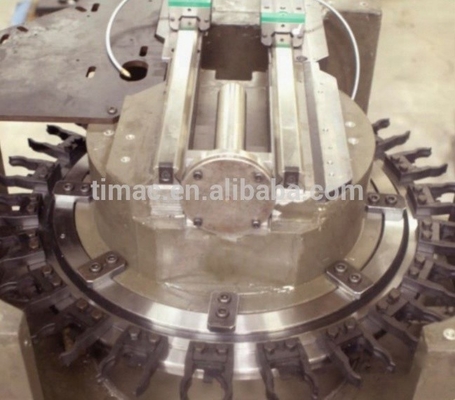

5機械の床と組み合わせた円形型ツールマガジン,シンプルな構造とスペースを節約.
人工Lidan ベッドボディ
1熱膨張係数は 鋳鉄の1/20に過ぎず 熱変形誤差が小さい
2人工リダンダッシングは 鋳鉄の6倍で 振動性能も良く
3形成されたら,後続処理時間とコストを大幅に節約できます.
4部屋温度の固化製造プロセス,床材の精密機械ツール選択
直接駆動技術
1ダイナミックな反応能力
2逆反応なし,トランスミッションの機械的な磨きなし
3トークモーターを回転座標主駆動技術として
4FMC-800とFMC-400T C軸は,それぞれ低速/高速トルクモーターを装備し,高精度で磨きとターニングを完了することができます.
重力 の 中心 に 駆動 さ れる
1強く安定したドライブです
2重力中心から駆動された揺れ台.
3振動を効果的に抑制して 反発を排除します
4ユーザーに理想的な処理性能を提供するためです
高ダイナミックレスポンス技術
1機械ツールの動的性能最適化設計
2設計に大きなインプロテンスを付与します 高硬さと軽量,機械的な動く部品のパワーマッチング.
3移動座標パラメータを最適化するために,オプションの多種機能パーツ.
4機械ツールの動的性能は,ユーザーの要求を満たします.
製品補助開発に有限要素分析を使用する
1静的負荷と動的操作をシミュレートするために 3Dモデルに基づいています
2モデルと設計の修正を何度も,すべての機械部品の追求を理想的な静的および動的特性を達成するために,機械ツールの完全な硬さを確保するために.
3試作機で 実験と模様分析
電動スピン
1機械加工センターの重要な部品の1つである. シリーズスフィンダは高速,精密,高硬度で大功率の電動スピンドル (フリースリングとターニングのオプションで,スピンドルロックとターニング機能を持つ複合電動スピンドル).
2高速スピンドルの信頼性や機械ツールの精度安定等に関する問題について,集中研究: 高速電気スピンドルは熱延伸技術を補償することができます.構造最適化設計 電気スフィンダ冷却と潤滑HSK ツール・クランプ・メカニズムの信頼性技術; 精密制御と精密安定技術; 単一かつ包括的な性能モニタリングのモータースピンドルの主要技術;製造の鍵技術 精密加工と組み立ての技術 安定した大量生産を実現.
3航空宇宙領域の統合部品,複雑なボディパーツ,航空エンジンボックスパーツ,スパイラル傘ギアパーツ,模具パーツの高効率精密加工に適しています.
技術パラメータ
| 仕様 | 単位 | VMC800 | FMC800 | FMC800T (回転して) | |
| 容量 | 最大回転直径 | mm | - | Φ1100 | Φ1100 |
| フレッシング 幅最大 | mm | 1140*806 | 800 | 800 | |
| マックス.フレーシングの高さ | mm | 540 | 540 | 540 | |
| 作業台の直径 | mm | 1140*806 | Φ800; Φ625 | Φ800; Φ625 | |
| 作業部品の最大重量 | 体重 | 1400 | 1400 | 1400ターニング | |
| 旅行 | X/Y/Z軸の移動 | mm | 1100/800/540 | 900/800/540 | 900/800/540 |
| A軸の回転角度範囲 | ° | - | -130°- +130° | -130°- +130° | |
| C軸の回転角度範囲 | ° | - | 任意の角度 | 任意の角度 | |
| スピンドル | マックス スピンドルトルク | N.m | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| マックス スピンドル速度 | rpm | 1200010000 | 1200010000 | 1200010000 | |
| スピンドルモーターの定位電源 | kw | 3024 | 3024 | 3024 | |
| ツールの棒の種類 |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| ツールセンターは水から |
| 選択可能 | 選択可能 | 選択可能 | |
| スピンドル方向 |
| そうだ | そうだ | そうだ | |
| 定位ロック |
| 違う | 違う | そうだ | |
| A軸 | ドライブタイプ |
| - | 直接駆動 トークモーターで | 直接駆動 トークモーターで |
| 駆動のトルク S1/S6 | N.m | - | 2700 (単駆動) | 2700 (単駆動) | |
| C軸 | ドライブタイプ |
| - | 直接駆動 トークモーターで | 直接駆動 トークモーターで |
| 駆動のトルク S1/S6 | N.m | - | 1240/2300 | 1490年から1960年 | |
| 最大給餌速度 | X/Y/Z軸 | m/min | 4860 について | 4860 について | 4860 について |
| A軸 | rpm | - | 30 | 30 | |
| C軸 | rpm | - | 75 | 600 | |
| 設定ユニット Min | X/Y/Z軸 | ええと | 10 について1 | 10 について1 | 10 について1 |
| C軸 | ° | - | 00.001°,0.0001° | 00.001°,0.0001° | |
| 完全閉ループ制御 | X/Y/Z軸 |
| スタンダード | スタンダード | スタンダード |
| A/C軸 |
| - | スタンダード | スタンダード | |
| 位置付け精度 | X/Y/Z軸 | ええと | 85 について | 85 について | 85 について |
| A/C軸 | " | - | 85 について | 85 について | |
| 位置変更精度 | X/Y/Z軸 | ええと | 53 について | 53 について | 53 について |
| A/C軸 | " | - | 53 について | 53 について | |
| ツール誌 | 容量 |
| 36 | 36 | 36 |
| ツールの最大直径 | mm | Φ125 | Φ125 | Φ125 | |
| ツールの長さ | mm | 230 | 230 | 230 | |
| 道具の最大重量 | 体重 | 10 | 10 | 10 | |
| アクセサリー | ワイヤレスワークピースの計測頭 | ええと | ±3 (位置変更精度) | ||
| ツール設定計 | ええと | ±3 (位置変更精度) | |||
| 機械の重量 | 北西 | 体重 | 14000 | 15000 | 15000 |
| CNCシステム | モデル |
| GNC61 CNCシステム
| ||
注記: シリーズ機器には400シリーズ,600シリーズ,1250シリーズもあります. VMCシリーズの中で,X/Y/Z軸のみ,A/C軸がありません. FMC-Tシリーズ標準:鎖とC軸の高速回転を持つ電気スピンドルローティングとC軸の低速度. お客様の要求に応じて,我々は異なる仕様を提供することができます.

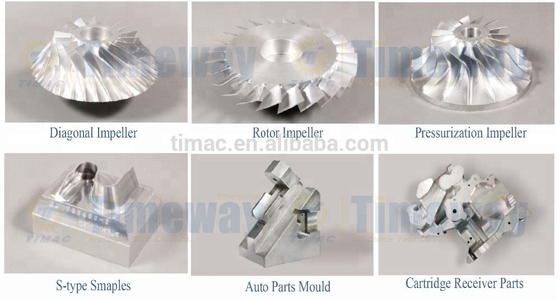

典型 的 な 例

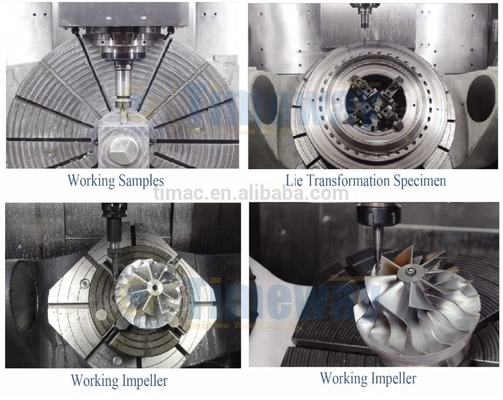

作業図
速度,パワー,トークの図
800シリーズ
| 800シリーズ スピンドル | |
| 800シリーズ スピンドル | |
床面積
プランビュー (mm)
| モデル | FMC400 | FMC600 | FMC800 | FMC1250 |
| V-01 | 2882 | 3320 | 3745 | 4125 |
| V-02 | 2003 | 2414 | 2788 | 3005 |
| V-03 | 1800 | 2279 | 2751 | 2980 |
| V-04 | 4200 | 4655 | 4970 | 5320 |
| V-05 | 1400 | 1560 | 1700 | 1900 |
| V-06 | R1400 | R1420 | R1440 | R1520 |
| V-07 | R325 | R325 | R325 | R325 |
| V-08 | 235 | 245 | 265 | 280 |
| V-09 | 650 | 650 | 800 | 800 |
| V10 | 650 | 650 | 800 | 800 |
| V-11 | 420 | 635 | 900 | 1350 |
フロントビュー (MM)
| モデル | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
