- このシリーズの重用 lathesは,高度な安定性,高硬さ,中心間の最大10トンのベアを持つ,インダクション硬化と地面床ガイドの970mm幅の長方形を採用しています.
- メインスピンドルは精密ローラーベアリングで,3点支柱構造です.
- テフロン帯で覆われたセールガイド,摩擦と熱発生を最小限にするために,回転する尾根羽構造.
- 機械は,外側および内側の円筒状の表面,端面,メートルまたはインチ糸の回転など,様々な回転作業に適しています.モジュラー糸と直径ピッチ糸など
- 自動短角回転は上滑りで独立して行われ,長角回転は上滑りで長角回転で行なわれる.
- さらに,これらのターンも掘削,トリパン,掘削等を行うことができます.
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 22 | サイズ (L*W*H): | 8020*1995*2525 |
| 体重 (kg): | 10000kg | 保証: | 1 年 |
| 主要 な 売り物: | 操作 が 簡単 | 販売形態: | 熱い製品 2022 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 名前: | 頑丈な横の旋盤 |
| モデル: | AL-1600C/5000 | CNCでもなくとも: | ノマール |
| 色: | 顧客からの要求 | ベッド上のMax.Swing: | 1600mm |
| マックス 横のベッドに振り回して: | 1210MM | 中心間の間隔: | 5000mm |
| Max.Turningの長さ: | 4800mm | ベッドの幅: | 970mm |
| 紡錘穴: | 130MM | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 建築物 機械 修理 製造 家庭用 小売 建設 エネルギー 鉱業 |
| 展示室の場所: | イタリア,フランス,ドイツ,ベトナム,フィリピン,ブラジル,ペルー,サウジアラビア,インドネシア,インド,メキシコ,ロシア,スペイン,タイ,アルゼンチン,韓国,コロンビア,アルジェリア,ルーマニア,バ | 最大回転長さ (mm): | 4800mm |
| 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,エンジン,その他 | ||
製品の説明
製品説明

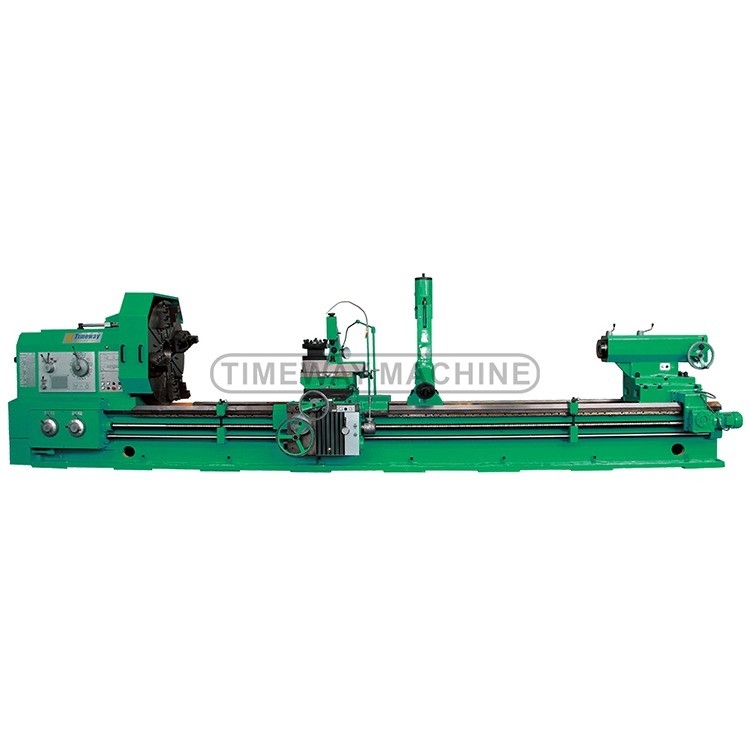

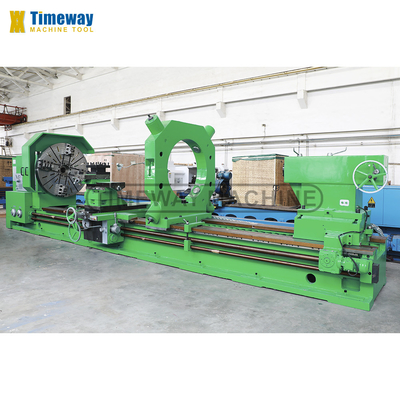

重荷用水平回転機
モデル:AL-1250C,AL-1400C,AL-1600C,AL-1800C
特徴:
詳細な画像

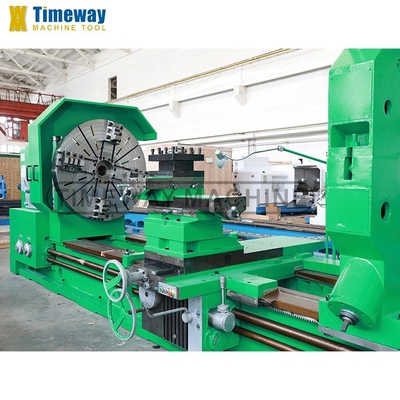

ヘッドストック&チャック
⇒ 横回 lathes は 33 速で 3.15 ~ 315 rpm の広範囲のスピンドル速度を得ます.
⇒ 重作業 lathesは,4つの口腔重 lathesチャック,強いクランプ力で装備されています.
⇒ 重作業 lathesは,4つの口腔重 lathesチャック,強いクランプ力で装備されています.
密閉型 安定休憩
⇒ 安定した休息は3点の支柱構造を採用し,位置付け精度は高くなります.
オープン型 安定休息
⇒ ローラーサポート (オープンタイプ安定休止) は標準構成です.より大きなパーツを切るのを確認してください.
⇒ ローラーサポートは,ギアとラックを通ってターンのレールに右と左を移動し,労働の強度を削減します.
⇒ ローラーサポートは,ギアとラックを通ってターンのレールに右と左を移動し,労働の強度を削減します.

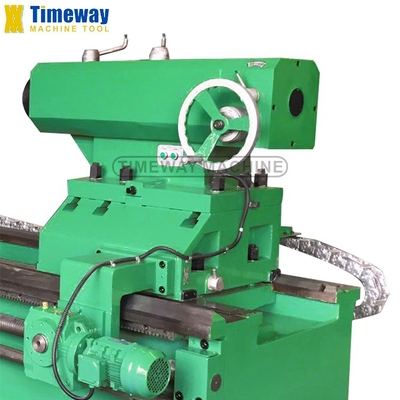

モーター付き尾
⇒横回 lathesは,モーター化された尾筋で装備されており,移動は簡単です.
⇒ 尾根の袖は,粗い餌と細い餌の両方を食べることができます.
⇒ 尾根の袖は,粗い餌と細い餌の両方を食べることができます.
仕様
仕様 | ユニット | AL-1250C | AL-1400C | AL-1600C | AL-1800C | |||
マックス ベッドに転げろ | mm | 1250 | 1400 | 1600 | 1800 | |||
マックス 横のベッドに振り回して | mm | 865 | 1010 | 1210 | 1410 | |||
センター間の距離 | mm | 3000/4000/5000/6000/8000/10000/12000/ | ||||||
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800 | ||||||
ベッド幅 | mm | 970 | 970 | 970 | 970 | |||
最大切断力 | N | 45000 | 45000 | 45000 | 45000 | |||
負荷能力 | 体重 | 10000 | 10000 | 10000 | 10000 | |||
スピンドル鼻 | - | A2-15 | A2-15 | A2-15 | A2-15 | |||
スピンドルの穴 | mm | 130 | 130 | 130 | 130 | |||
スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 | |||
スピンドル速度範囲 | rpm | 前へ3.15-315,逆転する3.5-291 | ||||||
スピンドル速度ステップ | ステップ | 前へ21逆へ12 | 56 | 56 | 56 | |||
X/Z軸の飼料種類 | 種類 | 56 | 56 | 56 | 56 | |||
給餌範囲 | mm/r | 縦方向:0.1-12 横:0.05-6,上部ツールポスト:0.025-3 | ||||||
メトリックスレッドの範囲 (種類) | mm | 1-120(44) | 1-120(44) | 1-120(44) | 1-120(44) | |||
インチ糸の種類 | TPI | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | 28-1/4(31) | |||
モジュールのスレッドの種類 | MP | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | |||
直径の糸の種類 | DP | 1/2-56 (((38) | 1/2-56 (((38) | 1/2-56 (((38) | 1/2-56 (((38) | |||
クロススライド移動 | mm | 650 | 650 | 650 | 650 | |||
上のスライド移動 | mm | 300 | 300 | 300 | V4 | |||
メインモーター電源 | kw | 22 | 22 | 22 | 30 | |||
機械の長さ | mm | 6020/7020/8020/9020/11020/13020/15020 | ||||||
機械の幅 | mm | 1995 | 1995 | 1995 | 2665 | |||
機械の高さ | mm | 2175 | 2325 | 2525 | 2680 | |||
アクセサリー
スタンダードアクセサリー
4つの口腔の重い独立チャック
安定した休憩 (長さ3M以上)
休憩を続けて
手動で動かす尾根,
ダウンセンター
4駅のツールポスト
冷却システム
作業ランプ
道具と道具箱
ナイリング・ウィーンとボルト
操作説明書 (英語)
休憩を続けて
手動で動かす尾根,
ダウンセンター
4駅のツールポスト
冷却システム
作業ランプ
道具と道具箱
ナイリング・ウィーンとボルト
操作説明書 (英語)
選択用アクセサリー
2軸または3軸のDRO
チャック・ガード
ツール・ポスト・ガード
後ろのスプレーガード
電動移動型尾根,
切断したアネックス
ツール・ポスト・ガード
後ろのスプレーガード
電動移動型尾根,
切断したアネックス
