このシリーズの水平回路は,鋳造,鋼材および非鉄金属の大きなサイズ部品の加工に適しています.それは外側の円,内部の穴,端面,溝,掘削,退屈で巣を作るメートル,インチ,モジュール,直径などの様々な内部および外部糸を回すことができます.
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 30 | サイズ (L*W*H): | 6120*2130*2380 |
| 体重 (kg): | 20000KG | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 熱い製品 2022 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 名前: | 頑丈な横の旋盤 |
| 機械の種類: | 水平型正規回転機 | モデル: | AL-1600/5000 |
| 色: | カスタマイズされた | 販売後サービス: | 1年 (人為的な理由がない) |
| 中心間の間隔: | 3000mm | ベッド上のMax.Swing: | 1600mm |
| スピンドル速度: | 3.15~315回転 | 紡錘穴: | 100mm |
| ベッドの幅: | 1100mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 建築物 製造工場 印刷工場 建設工事 エネルギー・鉱業 |
| 展示室の場所: | インドネシア,スリランカ,日本 | 基本構成要素: | ローヤリング,ポンプ,ギア,モーター,ギアボックス,エンジン |
| 最大回転長さ (mm): | 4800mm | ||
製品の説明
製品説明

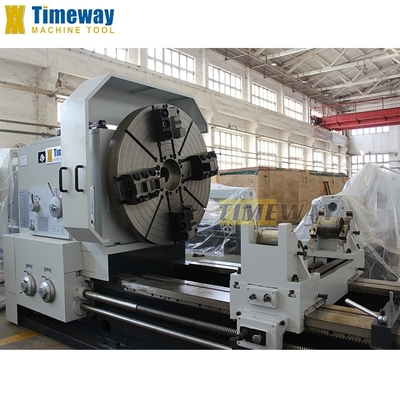

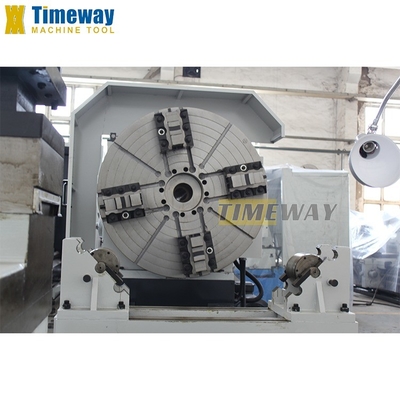

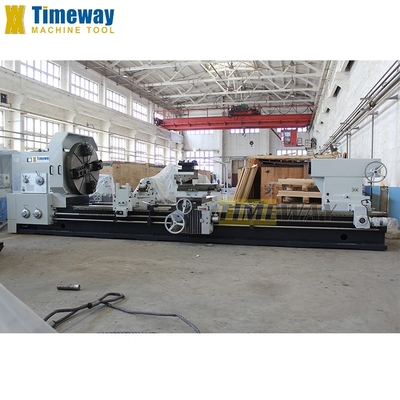

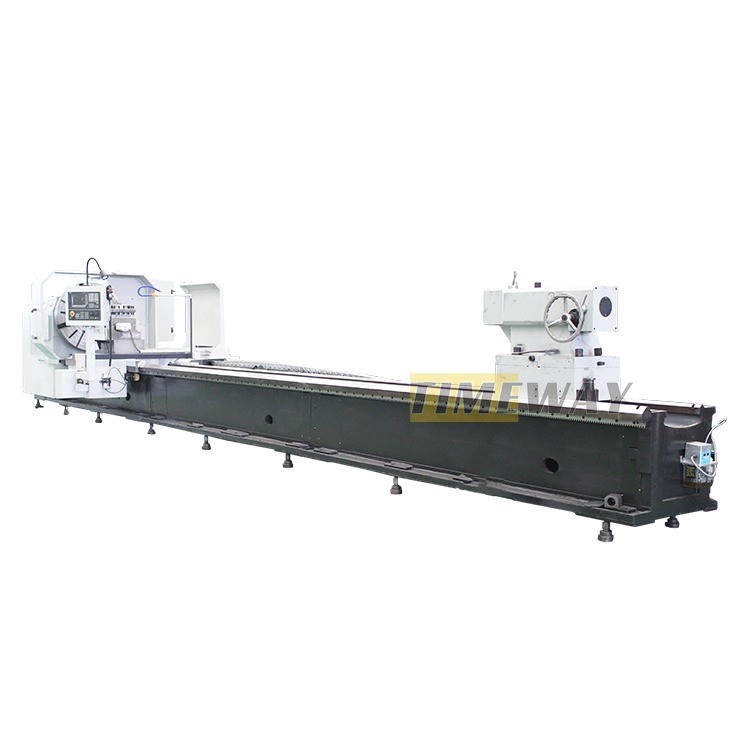

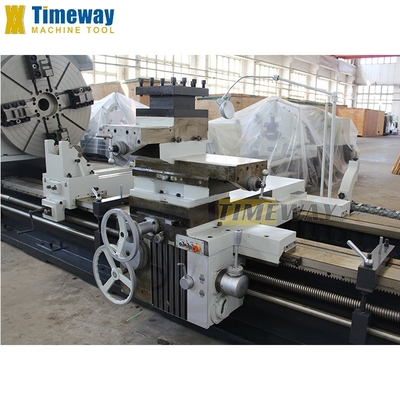

高精度 重作業水平回転機
製品パラメータ
仕様 | ユニット | AL-1600 |
ベッドに振り回して | mm | 1600 |
車両を振り回す | mm | 1250 |
作業部品の長さ最大 | mm | 3000/4000/5000/6000/8000/10000/12000 |
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800 |
ガイドウェイの長さ | mm | 1100 |
作業部品の最大重量 | t | 16 |
スピンドル鼻 | - | A2-15 |
スピンドルの穴 | mm | 100 |
スピンドルの角孔 | - | メトリック 140 |
スピンドル速度の範囲 | r/min | 前編: 3.15-315,逆訳: 3.5-291 |
スピンドル回転数 | ステップ | 前編: 21 逆編: 12 |
縦軸と横軸 | 種類 | 56 |
フード回転あたり | mm/r | 長い長さ:0.1-12 横:0.05-6,上部ツールポスト:0.025-3 |
メトリックスレッドの番号と範囲 | mm | 1-120 (44) |
数字とインチ糸の範囲 | TPI | 28-1/4 (31) |
モジュール糸の番号と範囲 | MP | 0.5-60 (45) |
編み目数及び編み目範囲 | DP | 1/2-56 (38) |
スピンドルとツール平面の距離 | mm | 53 |
ツールの柱の振動範囲 | ° | ±90 |
横スライドの最大移動 | mm | 850 |
上部スライドの最大移動 | mm | 360 |
ツールの支柱の部分 | mm | 50×50 |
ツールポストの移動 (ダイヤルの回転ごとに) | mm | 0.05 |
尾根の羽 | mm | 260 |
尾根羽の移動 | mm | 300 |
尾根の羽根の角穴 | - | メトリック 80 |
メインモーター電源 | kw | 30 |
長さ | mm | 6120/7120/8120/9120/11120/13120/15120 |
幅 | mm | 2130 |
高さ | mm | 2380 |
アクセサリーの詳細:
標準装備品: * 4つの口腔重用独立チャック * 安定した休息 *死体中心部 * 4 駅の道具台 * 冷却システム * 作業ランプ *電動動尾根 * ツールとツールボックス * レベルリング クイーンとボルト 操作説明書 (英語) | 選択用アクセサリー: * 顔のプレート * 2軸または3軸のDRO ♪ チャック・ガード * ツール・ポスト・ガード * 後ろのスプラッシュガード * ローラーサポート * 磨き装置 |
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
