丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| タイプ: | 垂直 | スピンドル速度の範囲 (rpm): | 1から8000 |
|---|---|---|---|
| 軸数: | 3 | スピンドル数: | シングル |
| 機械加工能力: | 中途半端 | スピンドルテーパー: | BT2 医療 |
| テーブル移動 (X) (mm): | 700 | テーブル移動 (Y) (mm): | 450 |
| テーブル移動 (Z) (mm): | 450 | 定位精度 (mm): | ±0008 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.006 | 電圧: | 顧客 の 要求 と し て |
| サイズ (L*W*H): | 2400×1900×2400mm | CNC制御システム: | FANUC |
| 主要 な 売り物: | 高い 生産性 | 体重 (kg): | 3500 |
| スピンドルモーターの電源 (kW): | 7.5/11 | 保証: | 1 年 |
| 最高。テーブルの負荷（kg）: | 400kg | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 色: | オーダーメイド |
| X/Y軸のレール: | 線形レール | Z軸のレール: | 柵の滑走 |
| ボールスクリューブランド: | 台湾Hiwin | Tスロット: | 5-18-80 |
| 切断速度: | 0〜10m/min | スピードアップ: | 48/48/15m/min |
| ATCスタイル: | ディスクタイプ | ATC容量: | 24ツール |
| 電源: | 18kva | 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス |
| 地元サービス 場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,メキシコ,ロシア,オーストラリア,チリ,ルーマニア,ウクライナ,ウズベキスタン | 条件: | 新しい |
| 適用される産業: | 機械修理店,家庭用,エネルギー・鉱業 | 展示室の場所: | カナダ,アメリカ合衆国,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,ウクライナ,ウズベキスタン,オーストラリア |
| 基本構成要素: | ローヤリング,モーター,PLC,CNCシステム | テーブル旅行（mm）: | 700/450mm |
| 年間: | 2021 | 港: | 中国港 |
製品の説明
製品説明

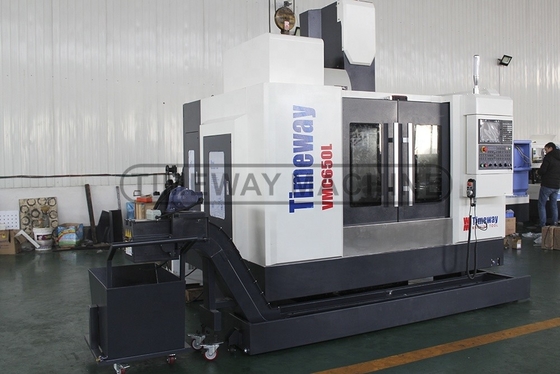

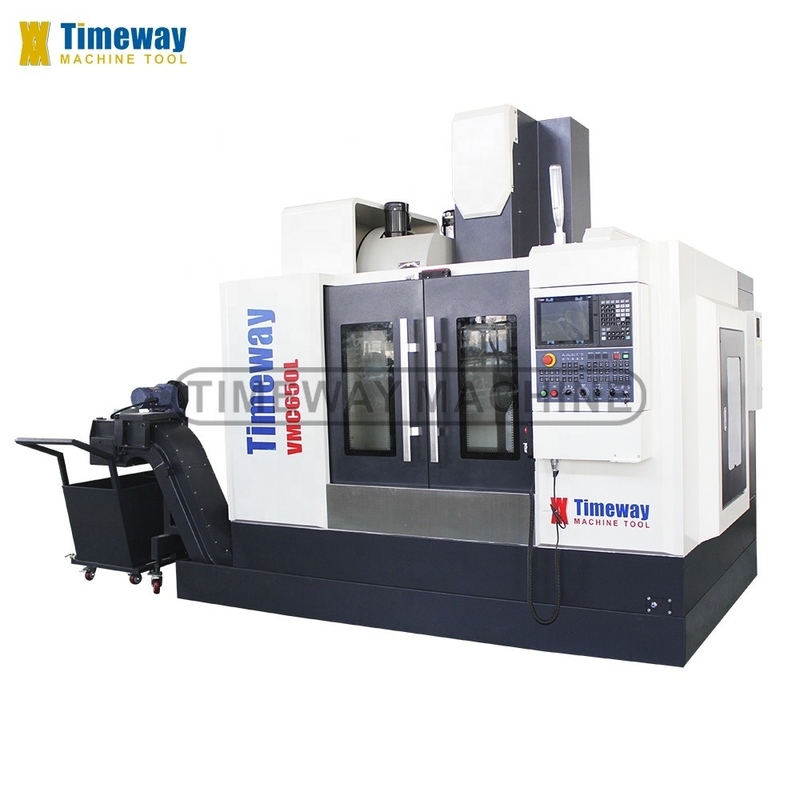

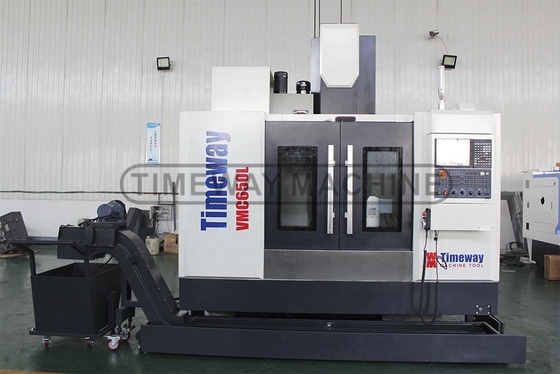

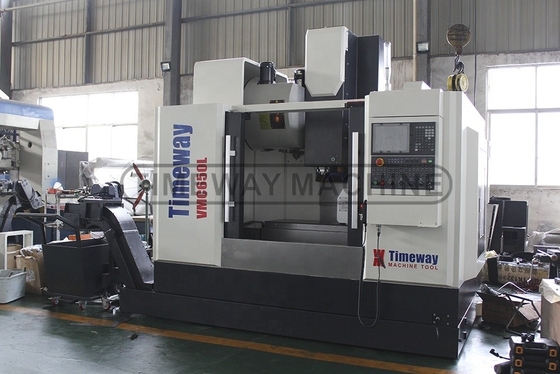

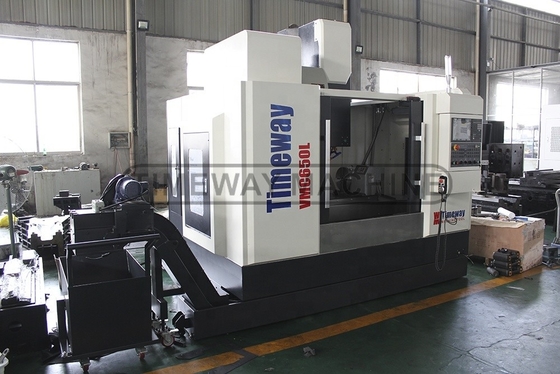

垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
仕様 | ユニット | VMC650L | ||
X/Y/Z軸のガイドウェイタイプ | / | X/Y:線形ガイドレール,Z:滑りガイドレール | ||
容量 | ||||
X軸移動 | mm | 700 | ||
Y軸の移動 | mm | 450 | ||
Z軸移動 | mm | 450 | ||
テーブル | ||||
テーブルサイズ | mm | 1000×420 | ||
負荷能力 | 体重 | 400 | ||
Tスロット (番号/幅/ピッチ) | mm | 5-18-80 | ||
テーブルの中心部までの距離 | mm | 130〜630 | ||
スピンドル | ||||
スピンドルの中心から列までの距離 | mm | 495 | ||
スピンドル・コーナー | / | BT3 医療法 | ||
スピンドル速度 | r/min | 8000 | ||
メインモーター電源 | kw | 7.5/11 | ||
3軸 (X/Y/Z) | ||||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 2/2/3 | ||
X/Y/Z軸のサーボモーター (FANUC) | Nm | β12/β12/β22 | ||
X/Y/Z軸の高速供給速度 | m/min | 48/48/15 | ||
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 | ||
精度 | ||||
X/Y/Z軸の位置付け精度 | mm | ±0008 | ||
X/Y/Z軸の位置位置確認の精度 | mm | ±0006 | ||
ツール・マガジン (ATC) | ||||
ATCスタイル | / | ディスク | ||
航空管制能力 | 道具 | 24 | ||
ツール交換時間 (ツールからツールへ) | 秒数 | 1.4 | ||
ツール最大重量 | 体重 | 8 | ||
ツール直径最大 | mm | Φ78/Φ120 (空) | ||
最大 ツール 長さ | mm | 300 | ||
ほか | ||||
電源 | KVA | 18 | ||
空気圧が必要 | kg/cm2 | 6 から 8 | ||
Z軸バランスシステム | / | 重量鋳造 | ||
機械の重量 | 体重 | 3500 | ||
総寸法 (LxWxH) | mm | 2400×1900×2400 | ||
CNCシステム | / | FANUC/MITSUBISHI | ||
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.
>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
