>>メイントランスミッションはACモーターで動き,メインドライブ速度は16ステップで変化し,電磁弁によって制御される.ギアボックスのすべてのギアは高周波消化プロセスを採用する.

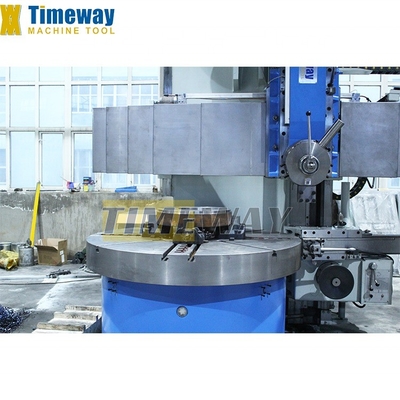

>>作業台は,ローリングガイドウェイのタイプを採用し,作業台の大きな負荷容量と高いターニング精度です.
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1000 | 機械加工能力: | 重荷 |
|---|---|---|---|
| タイプ: | 垂直 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 380V | サイズ (L*W*H): | 2360*2300*3580mm |
| 体重 (kg): | 8300KG | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 新しい製品2023 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 製品名: | 単列垂直回転機 |
| 機械の種類: | 単列垂直回転機 | CNCでもなくとも: | 普通の回転機 |
| モデル: | VL1250E/1000 | 最高。回転直径: | 1250mm |
| モーターパワー: | 22KW | 作業部品の最高高さ: | 1000mm |
| マックス 作業部品の重量: | 5000kg | 仕事台の直径: | 1010mm |
| 機械の重量: | 8300kg | 条件: | 新しい |
| スピンドル・ボー ((mm): | ほか | 適用される産業: | 機械類の修理工場、製造工場、小売り家の使用 |
| 展示室の場所: | エジプト カナダ ペルー ロシア アルジェリア | 基本構成要素: | ローヤリング,ポンプ,ギア,モーター,ギアボックス,エンジン |
| 最大回転長さ (mm): | 1000 mm | 港: | 中国港 |
製品の説明
製品説明

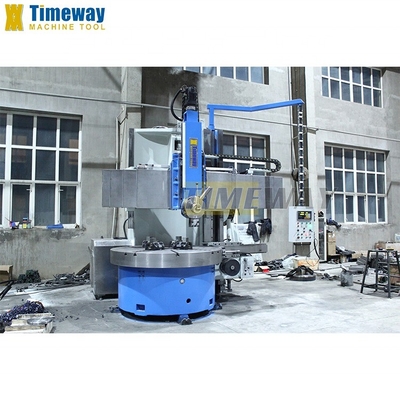

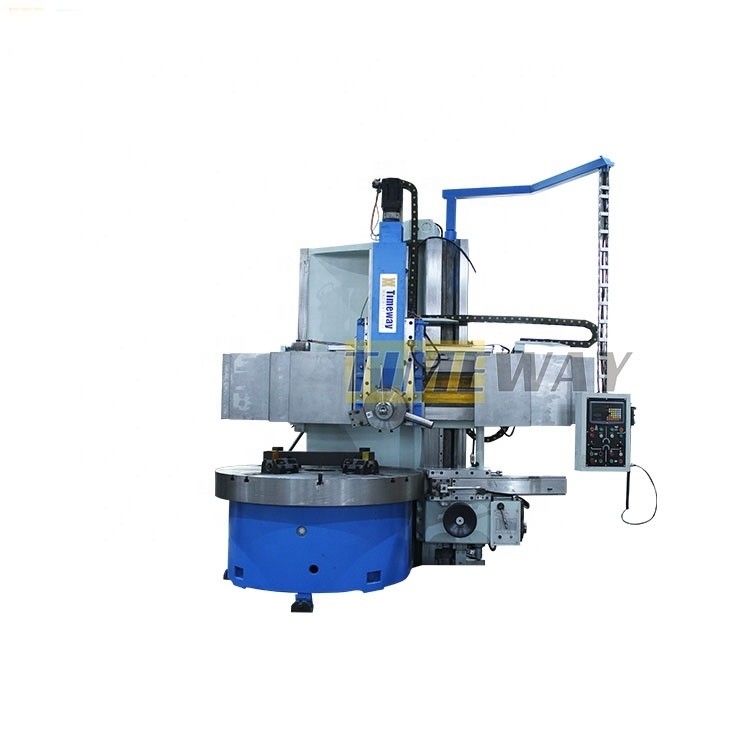

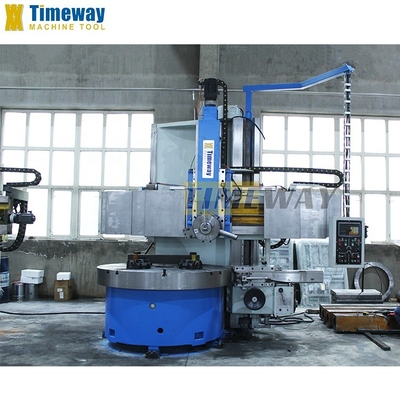

単列垂直回転機

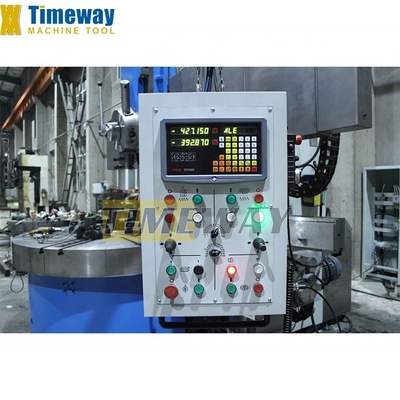

- 操作パネル - 水力システム - 潤滑システム - ツールホルダー (1%) - 作業ランプ - 道具箱と道具 - レベルクイーン & 基礎ボルト - 掘削ツールホルダー (1pc) - 手動ペンタゴンの道具台 - チャックマックス (4個) - パイロットランプ - 操作マニュアル (英語) | - 2軸DRO - チップコンベア - サイドツールポスト |
仕様 | ユニット | VL1250E |
最大スイング直径 | mm | 1250 |
最大回転直径 | mm | 1250 |
作業部品の最高高さ | mm | 1000 |
作業部品の最大重量 | 体重 | 5000 |
メインモーター電源 | kw | 22 |
作業台直径 | mm | 1010 |
作業台の最大トルク | KN.m | 17.5 |
作業台の速度範囲 | rpm | 6.3-200(16) |
垂直のツール・ストップ・フィード・スピード | mm/min | 0.8-86(12) |
ツール・ストップの高速供給速度 | mm/min | 1800 |
垂直ツール・ポストの回転角 | ° | ±30° |
縦横移動ツール・ポスト | mm | -28から733 |
垂直ツールポスト 縦移動 | mm | 650 |
サイド・ツール・ポスト・クロス・トラベル | mm | 630 |
横のツール・ポストの垂直移動 | mm | 900 |
垂直ツールストールの最大切断力 | KN 関連品 | 20 |
横の道具柱の最大切断力 | KN 関連品 | 20 |
機械の純重量 | 体重 | 8300 |
機械の寸法 (LxWxH) | cm | 236×230×358 |
機械の詳細
この機械は,すべての産業の機械加工に適しています.
円筒内側と外側,コーン表面,端面,溝と切断,また内部穴を掘る.
円筒内側と外側,コーン表面,端面,溝と切断,また内部穴を掘る.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 垂直ツールポストは5つのステーションツールポストで装備され,高精度のラットギアディスク位置付けを採用し,サイドツールポストは4つのステーションツールポストで装備されています.両ツールのポストは,水力バランスを採用.
>>垂直ツールポストの水平および垂直供給は,スライディングスクリュー駆動を使用します.横のツールポストの垂直および水平供給は,ギアラック駆動を採用します.
>>ガイドウェイのタイプは滑りガイドレールであり,ガイドウェイのペーストは高い
耐久性PTFEソフトベルト
>>垂直ツールポストの水平および垂直供給は,スライディングスクリュー駆動を使用します.横のツールポストの垂直および水平供給は,ギアラック駆動を採用します.
>>ガイドウェイのタイプは滑りガイドレールであり,ガイドウェイのペーストは高い
耐久性PTFEソフトベルト
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>機械はPLC制御,高い信頼性,プロセスの実行に従って電気配線を使用します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>>高強度で低ストレスの鋳鉄材料を使用し,
粗末加工後の老化処理. コラムガイドレールは磨き加工,梁ガイドとラムを採用
中間周波数消化後に磨き処理を採用
粗末加工後の老化処理. コラムガイドレールは磨き加工,梁ガイドとラムを採用
中間周波数消化後に磨き処理を採用
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC回路のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
