詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 2000 | スピンドル速度の範囲 (rpm): | 6〜750回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 11 | 電圧: | 380V 50HZ 3PH または交換可能 |
| サイズ (L*W*H): | 3985*1730*1450mm | 体重 (kg): | 10000kg |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 製品名: | 水平回転回転機 | 機械の種類: | 水平型正規回転機 |
| CNCでもなくとも: | 普通の回転機 | ベッド上の振動: | 1000mm |
| 中心間の間隔: | 1500/2000/3000/ 4000/5000/6000mm | 色: | パーソナライズされたオプション |
| 販売後サービス: | 1 年 | モデル: | AL-800/2000 |
| モーター: | 11kw | 紡錘穴: | 100mm |
| 条件: | 新しい | スピンドル・ボー ((mm): | 100 |
| 適用される産業: | 衣装店,機械修理店,製造工場,家庭用,小売,建設業 | 展示室の場所: | サウジアラビア,インドネシア,タイ,ケニア,韓国,コロンビア,ルーマニア,南アフリカ,ナイジェリア |
| 基本構成要素: | ギヤ、モーター、変速機 | 最大回転長さ (mm): | 2000mm |
製品の説明
製品説明
特徴:
1安定した性能: 鋳造物,硬い部品,非鉄金属などの大小・中小部品の安定した強度切断に適しています.
2床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています..スライディングガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性も最適状態です.低速のクロールを避けるため.
3床の幅は600mmで,機械の安定性と高精度を保証し,床の負荷容量は3000kgです.
4高硬さと高精度スフィンダル: 機械ツールのスフィンダルベアリングは有名なブランド製品を採用します.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用します.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
5. トップスライドは,自動フィードまたは手動で短いコーンを回すことができます. トップスライドと縦フィードは,長い円形表面を回すために組み合わせられます.
1安定した性能: 鋳造物,硬い部品,非鉄金属などの大小・中小部品の安定した強度切断に適しています.
2床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています..スライディングガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性も最適状態です.低速のクロールを避けるため.
3床の幅は600mmで,機械の安定性と高精度を保証し,床の負荷容量は3000kgです.
4高硬さと高精度スフィンダル: 機械ツールのスフィンダルベアリングは有名なブランド製品を採用します.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用熱変形を減らすために,ヘッドストックは油浴サイクルで潤滑されます.メインシャフトの前端は,二方向角接触ボールベアリングの3支柱構造を採用します.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
5. トップスライドは,自動フィードまたは手動で短いコーンを回すことができます. トップスライドと縦フィードは,長い円形表面を回すために組み合わせられます.
仕様
仕様 | ユニット | AL-800 | ||
ベッドに振り回して | mm | 800 | ||
横スライドを振り回す | mm | 480 | ||
作業部品の長さ | mm | 1000/1500/2000/3000/4000/5000/6000/7000/8000 | ||
最大回転長さ | mm | 850/1350/1850/2850/3850/4850/5850/6850/7850 | ||
ベッドの幅 | mm | 600 | ||
作業部品の最大重量 | 体重 | 3000 | ||
スピンドル鼻 | C11 (オプション:15) | |||
スピンドル穴の直角 | mm | 100 (選択可能:140) | ||
スピンドルの角孔 | mm | 1:20 / 150 | ||
スピンドル速さ (前) | r/min | 18種 5.5~750 | ||
スピンドル速さ (逆) | r/min | 6種 10-775 | ||
縦軸の給餌範囲 | mm/r | 64種類 0.1-2432 | ||
交叉供給範囲 | mm/r | 64種類,0.05-1216 | ||
リードスクリューのスクリューピッチ | mm | 12 | ||
番号& メトリックスレッドの範囲 | mm | 50種類,1-240種類 | ||
番号& インチ糸の範囲 | T.P.I. | 26種 14-1 | ||
番号& モジュールの糸の範囲 | mm | 63種,0.5-120 | ||
ダイヤメタルのピッチスレッドの番号&範囲 | D.P. | 24種 28-1 | ||
快速横断 輸送速度 | mm/min | 4000 | ||
スピンドルの真ん線と 道具の休憩平面 | mm | 33 | ||
道具棚の部分 | mm | 32 | ||
ツールストールの振動範囲 | ±90o | |||
上部スライドの最大移動距離 | mm | 200 | ||
横スライドの最大移動距離 | mm | 500 | ||
尾根 | 尾根の羽 | mm | 100 | |
尾根羽の移動 | mm | 250 | ||
尾根の羽根の角穴 | モース6 | |||
パワー | メインモーター電源 | kw | 11 | |
スピードモーターの動力 | kw | 1.1 | ||
冷却ポンプの電源 | kw | 0.9 | ||
長さ | mm | 3180/3670/3985/5165/5220/7400/8260/10220 | ||
幅 | mm | 1630 | ||
高さ | mm | 1450 | ||
アクセサリー
3つのマウスのチャック · 安定した休憩 (長さ2M以上) · 休憩後 (長さ2M以上) · 手動で尾根を移動する 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 · レベルリングクインとボルト 操作説明書 (英語) | · 4つの口腔独立チャック 顔面のプレート · 2 軸または 3 軸のデジタル表示 · チャックガード · 超警備隊 ・ 後ろのスプラッシュガード · ツールポストを迅速に交換する |
詳細な画像

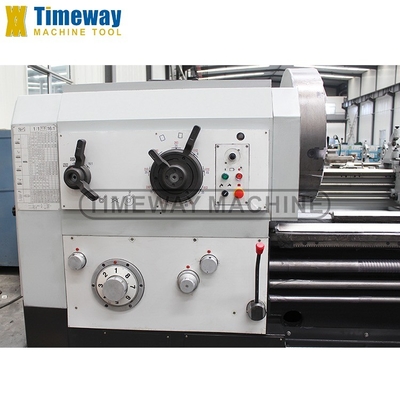

スピンドルボックス:
重作業回転機は18ステップ前向き回転速度6~750r/min;また6ステップ逆転速度10~775r/minがあります.広い回転速度は様々な加工要件を満たします.
スピンドル&ターネスチャック:
横軸回転機には3口チャックが標準で,4口チャックと表面プレートはオプションで提供されています.回転機はC11型スピンドルノズ接続を採用し,便利で高速です.引く-押すスピンドルガードはオプションですスピンドルを開けると止めてください.

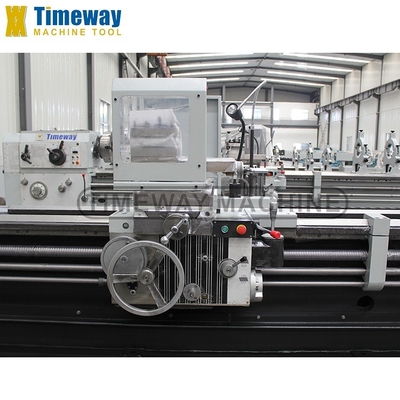

ツール・ポスト・ガード (オプション):
ツール・ポストの折りたたむ保護ガードは,労働者の安全を効果的に保護し,ツール交換を妨げません.
2軸/3軸のDRO:
顧客の要求に応じて,DROは回転機をより直接操作することができます.
