詳細情報 |
|||
| 条件: | 新しい | スピンドル数: | 4 |
|---|---|---|---|
| タイプ: | 垂直 | サイズ (L*W*H): | 3585*2830*3080mm |
| 体重 (T): | 10T | テーブルサイズ (mm): | 1400x700 |
| CNC制御システム: | GSK,FANUC,MITSUBISHI,KND,シメンス,DELEM | 軸数: | 4 |
| テーブル移動 (X) (mm): | 1300 | テーブル移動 (Y) (mm): | 700 |
| テーブル移動 (Z) (mm): | 650 | 定位精度 (mm): | ±001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0005 | スピンドル速度の範囲 (rpm): | 0 - 6000 r.p.m |
| スピンドルモーターの電源 (kW): | 15 | 最高。テーブルの負荷（kg）: | 1000KG |
| ツール交換の時間 (s): | 6 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | オートマティック | 保証: | 1 年 |
| 電圧: | オーダーメイド | 販売形態: | 新しい製品 2020 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 制御型: | 自動 |
| 制御システム: | FANUC 0i CNC システム | 作業台のサイズ: | 1400*700mm |
| スピンドル速さ (rpm): | 6000 | 紡錘のタイプ: | BT50 ベルト型 |
| テーブル表: | 1300/700/650mm | マックス 負荷: | 1000KG |
| 案内面: | リニアガイドウェイ | 体重: | 10000kg |
| パワー: | 15/18.5kw | 適用される産業: | 機械修理工房,製造工場,レストラン,建設工房,エネルギー・鉱業 |
| 展示室の場所: | ペルー,ロシア,ルーマニア,南アフリカ | 基本構成要素: | PLC |
| 港: | チンダオ,中国 | ||
製品の説明

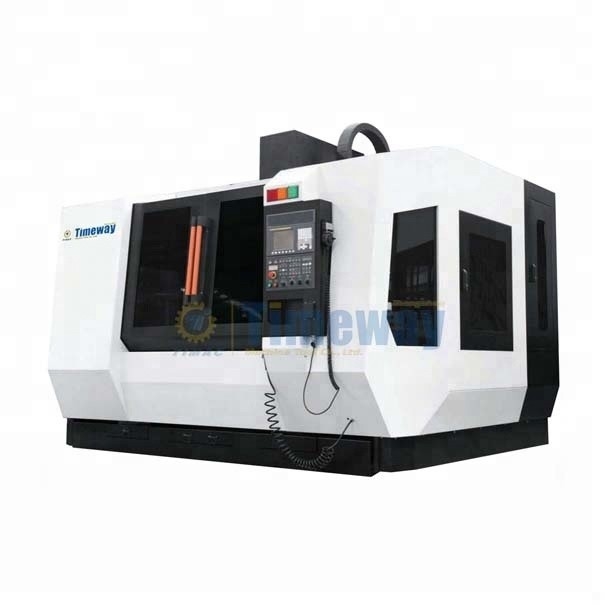

VYシリーズ ホットセール 線形ガイドウェイを持つ垂直加工センター

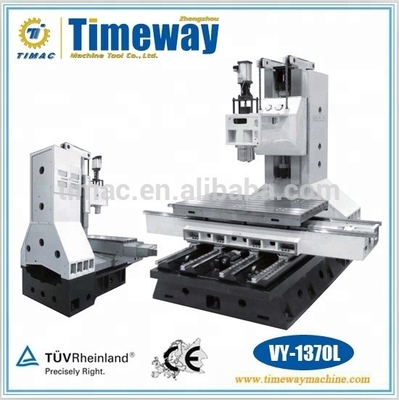

VY-850L VY-1060L VY-1370L VY-1690L
機械の概要
VYシリーズの垂直加工センターは,横滑りテーブルの移動構造を線形ガイドとして採用しており,主に中小規模の複雑な部品の加工に使用されています.処理をすべて完了できますこれは,高度な精密度でパーツ加工に適しています.複雑な形状です一般機械,模具,軸化,エネルギー,交通産業の主要な施設です.
構造とパフォーマンス
1ベッド,セール,テーブル柱とスピンドルボックスは,高強度で注射された鋳鉄と樹脂結合砂ででき,機械ツールの硬さと安定性を保証するために複数の老化プロセスで処理されています..
2機械は線形ロールガイド (または2軸線形ロールガイドと1軸滑りガイド) を採用し,動くパーツは良好な動力反応が特徴です.各軸のスムーズな線形運動を保証し,高精度で高効率で切断を実現.
3.すべての軸は,高トルクACサーボモーター直駆精密度ボールスクリューナッツ回転を採用し,高精密度で重量的な作業パーツの切削に適用されます.
4柱は,大きな接触面によって特徴づけられるヒリング骨構造を採用し,機械の安定性を保証し,加工精度と表面の滑らかさを向上させます.
5コンピュータアシスト・エンジニアリング (CAE) システムを適用し,最適化された構造設計を完了し,機械ツールの信頼性を向上させる.設計構造の科学的な分析と最適化を行うため,有限要素方法 (FEM) を採用しました機械全体の構造の硬さと安定性を保証します.
6テーブルの表面に高周波の冷却を施し,硬度はHRC45°に達し,ブランキング中にテーブルの損傷を軽減します.
7鋳造物に対して2回老化処理を施し,内部ストレスの完全解消と機械ツールの精密性持続を保証します.
8. 機械ツールはより高い負荷容量と安定性を持つようにするために,Y軸4線の設計を適用します ((VY-1370Lなど).
9標準ベルト型 8000 (((6000) 旋回スピンドルで,輸入された精密P4レベルベアリングを適用してメインボディを組み立て,スピンドルの高精度と高硬度を保証します.
10. 両端のボールスクリューは,輸入PN7レベルスクリューのサポートベアリングを採用し,CNC機械ツールのために特別に,熱変形を減らすプレテンションのための精密ナッツ,しかし,非常に位置精度を向上させる.
11すべてのガイドとボールスクリューは,集中,タイミングと測定された潤滑を採用し,完全な信頼性の高い潤滑につながります.主な潤滑管は,油圧損失防止機能を有する..
12完全に閉ざされたカバーと美しいバックデザイン. 運用安全と環境保護の前提下,操作の負担を削減し,シンプルな操作環境での作業効率を向上させるために,人間機械工学とエレガントで美しいモデリングデザインと統合されています.
13完全に閉ざされた快速交換ツールマガジンにより,安全で信頼性のある効率的な交換が保証されます.
14解錠シリンダーのオイルカップは,解錠の信頼性を保証するために液体のレベルを検出する機能を持っています.
15. ツールマガジンには,空気供給の安定した圧力を保証し,空気供給が不十分であるため,ツールが詰まったのを避けるために,気筒がオプションに装備されています.
16スピンドルの循環噴霧は,加工中に完全な冷却を提供することができます (オプション).
17シャーシのパンシングは,操作者がスクラップ鉄を清掃し,作業効率を向上させるのに非常に便利です.
18.3軸は輸入されたC3レベルの精密ボールスクリューを採用します. ストレッチを各軸に適用してトランスミッションの硬さと位置精度を向上します.軸承能力と安定性を高めるために大型型の標準ロールガイドを適用. ((VY-1370L その他)
19接着面の組成は,粘着剤注入の技術を採用し,この技術により,
20スピンドルのダイナミックバランステストは,高い回転下で振動,ノイズ,ベアリング熱を減らすことができます.
21油と水の分離装置の設計により,切削液と潤滑液の効果的な分離が保証され,切削燃料のリサイクル利用が保証される.
223軸座席の精密スクラップは,3軸トランスミッションのスムーズさを保証するために,ガシンの設計がありません.
23閉ざされた角度と曲げられた表面の最適な作業能力.
標準設定
FANUC 0i Mate-MD CNCシステム
FANUC 0i-MD CNCシステム
螺旋型チップ輸送機
電動タンク熱交換器
電気タンク空気の調節
自動潤滑装置
工具冷却システム
切断する
空気カーテン保護システム付きのスピンドル
空気圧試験システム
空気フィルタリング浄化装置
空気銃
照明銃
通信インターフェース
3色ライトアラーム
手持ちの電動ハンドホイール
完全に閉ざされた保護シールド
背中の保護シールド
道具と道具箱
縦調整ボルトとシム
技術文書
選択可能な設定
FANUC 0i Mate-MD CNCシステム
FANUC 0i-MD CNCシステム
MITSUBISHI M70V CNCシステム
シエメンス 828D CNC システム
シメンス 840DSL CNCシステム
BT40,8000回転するベルト型スピンドル
BT50 ベルト型8000回転スピンドル
BT40. ベルト型10000回転スフィンダ
NT1電気自動車の運転手
螺旋型チップ輸送機
チェーン型チップ輸送機
ツール試験システム
試料の試験システム
電動タンクエアコン
スピンドルオイルクーラー
スピンドルサイクリックスプレー
スピンドル中央水排出
シャーシスタンプシステム
CNC回転テーブル
格子スケール
油霧吸収器
水銃
技術パラメータ
| 仕様 | 単位 | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| テーブル | 表の寸法 | mm | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| マックス.ロード | 体重 | 500 | 800 | 1000 | 1600 | |
| Tスロット (寸法*距離*数量) | mm | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| 旅行 | 3軸移動 X/Y/Z | mm | 800/510/510 | 1000/600/600 ((650) | 1300/700/650 | 1600/900/750 |
| スピンドル | スピンドルの鼻からの距離 テーブルの表面に | mm | 100から610 | 100-700 (約150-800) | 150から800 | 150〜900 |
| スピンドルの中心からの距離 柱の導体面へ | mm | 539 | 638 (((620) | 732 (((725) | 950 ((920) | |
| スピンドル型 | BT4 ベルト型 | BT4 ベルト型 | BT50 ベルト型 | BT50 ベルト型 | ||
| ニット型 | BT2 生物類 | BT2 生物類 | NT1 生物の生物 | NT1 生物の生物 | ||
| スピンドル速度 | rpm | 8000 | 8000 | 6000 | 6000 | |
| メインモーター電源 | kw | 7.5/11 | 喜び を 味わう 方法 | 15/18. どうした?5 | 18.5/22 | |
| 栄養 スピード | 3軸電源モーターの電源 X/Y/Z | kw | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| 速行速度 X | m/min | 36/48 | 36/48 | 30 | 30 | |
| 速行速度 Y | m/min | 36/48 | 36/48 | 30 | 30 | |
| 速行速度Z | m/min | 36/48 (((24) | 36/48 (((24) | 30 ((20) | 30 ((20) | |
| 切断と給餌速度 | mm/min | 1〜10000 | 1〜10000 | 1〜10000 | 1〜10000 | |
| ツール 雑誌 (ディスクタイプ) | ツール誌 | T | 24時間30分 | 24時間30分 | 24時間30分 | 24時間30分 |
| ツール直径最大*長さ/重量 | mm*mm/kg | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| ツール交換時間 | 2秒で | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| 精度 (ISO) | 位置精度 X/Y/Z | mm | 0.008/0.008/0.008 ((0.012) | 0.015/0.015/0.015 ((0.018)) | ||
| 繰り返し位置精度 X/Y/Z | mm | 0.004/0.004/0.004 ((0.006) | 0.008/0.008/0.008 ((0.009) | |||
| ほか | 電力容量 | クワ | 20 | 25 | 35 | 45 |
| 空気供給圧 | kgf/cm2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| 総寸法 (長さ*幅*高さ) | mm | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| 機械の純重量 (推定) | 体重 | 5500 | 7000 | 10000 | 14500 | |
