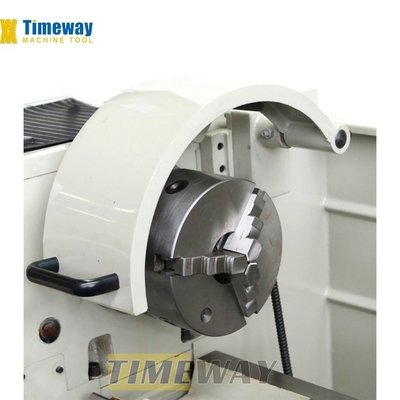

操作者を保護するチャックガードはオプションです
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1500 | スピンドル速度の範囲 (rpm): | 550〜3000回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 187 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 3.3Kw |
| 電圧: | 220V/380V/400V/415V | サイズ (L*W*H): | 1930*760*1500 |
| 体重 (kg): | 1600のKg | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 新製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 名前: | 手動回転機 |
| 機械の種類: | 水平型正規回転機 | 製品名: | 手動金属回転機 |
| キーワード: | 金属の旋盤 | 機能: | 金属加工 |
| 精度: | 高精度機械 | 処理: | 金属の工作物 |
| キーワード: | 横軸の手動回転機 | 色: | カスタマイズされた |
| 中心間の間隔: | 1500mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 52 | 展示室の場所: | アメリカ合衆国,ドイツ,フィリピン,サウジアラビア,パキスタン,ロシア,タイ,ケニア,アルゼンチン,韓国,チリ,UAE,コロンビア,アルジェリア,バングラデシュ,日本 |
| 基本構成要素: | レーヤー,ギア,モーター,ギアボックス,エンジン | 最大回転長さ (mm): | 1500mm |
| 年間: | 2021 | 適用される産業: | 機械修理工房,製造工場,小売業,建設業,エネルギー・鉱業,その他 |
| 港: | 中国港 | ||
製品の説明

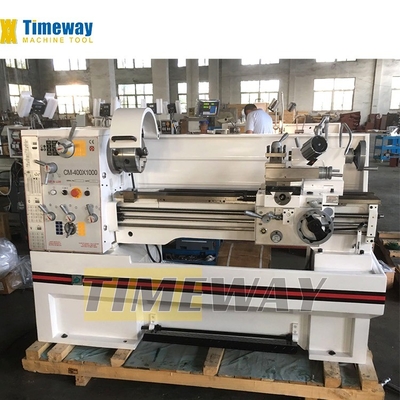

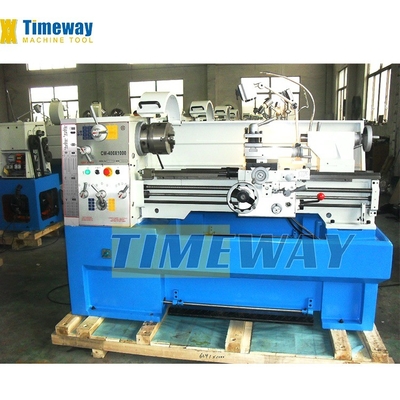

従来のギャップベッド回転機
特徴:
精密な地面と超音頻硬化ベッドの方法.
* スピンドルは精密ロールベアリングで支えられています.
* ヘッドストックギアは高品質の鋼で作られ,磨き,硬化されています.
* 切断可能なギャップは,より大きな直径の作業のために提供されています.
* 簡単に操作できるギアボックスには様々なフィードとスレッド切断機能があります.
精密な地面と超音頻硬化ベッドの方法.
* スピンドルは精密ロールベアリングで支えられています.
* ヘッドストックギアは高品質の鋼で作られ,磨き,硬化されています.
* 切断可能なギャップは,より大きな直径の作業のために提供されています.
* 簡単に操作できるギアボックスには様々なフィードとスレッド切断機能があります.
製品説明
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
死んだ中心部 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
道具箱と道具 | |
操作説明書 |

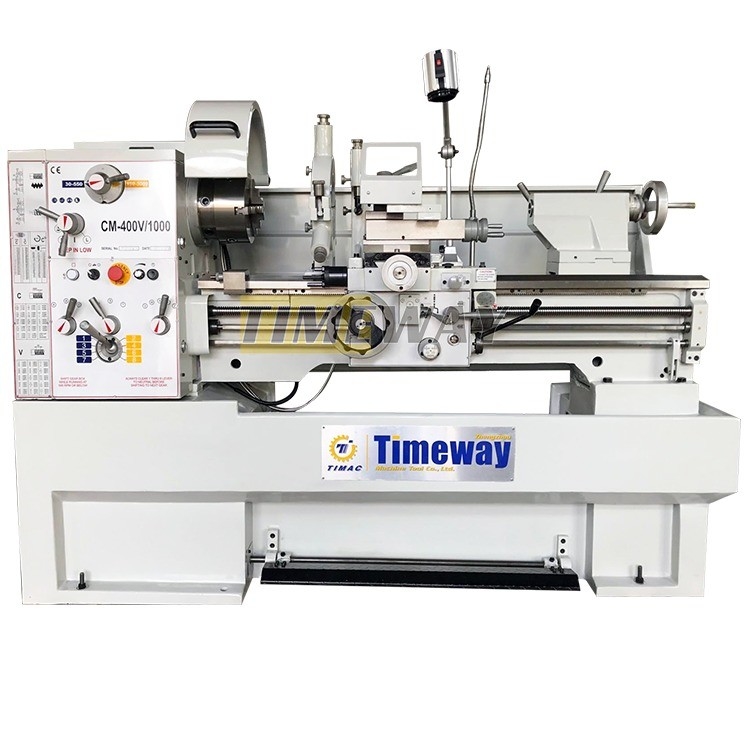

仕様 | ユニット | CM-400 | CM-400V |
ベッドに振り回して | mm | 410 | 410 |
横スライドを振り回す | mm | 255 | 255 |
隙間直径 × 幅のスイング | mm | 580 | 580 |
中央の高さ | mm | 205 | 205 |
センター間の距離 | mm | 1000/ 1500 | 1000/ 1500 |
ベッドの幅 | mm | 250 | 250 |
切削ツール最大切断部分 | mm | 20×20 | 20×20 |
横スライドの総移動 | mm | 210 | 210 |
上のスライドの総移動 | mm | 140 | 140 |
スピンドルの穴 | mm | 52 | 52 |
スピンドルモース・コーナー | - | D1〜6 | D1〜6 |
鉛の螺栓糸 | TPI | 4 | 4 |
スピンドル速度の範囲 (ステップ) | rpm | 45~1800 (16) | 30-550 または 550-3000 (ステップなし) |
帝国のピッチの糸 | TPI | 2 - 72 (45) | 2 - 72 (45) |
スレッド メトリックピッチ | mm | 0.1-14 (39) | 0.1-14 (39) |
縦軸の餌 | mm/rev | 0.05-17 | 0.05-17 |
クロスフィード | mm/rev | 0.025-0 だった85 | 0.025-0 だった85 |
モジュールピッチの範囲 | MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
直径ピッチの範囲 | DP | 8-44 (21) | 8-44 (21) |
尾根の羽の直径 | mm | 50 | 50 |
尾根羽の移動総量 | mm | 120 | 120 |
尾根の羽根の縮小 | - | MT4 | MT4 |
スピンドル駆動モーター | kw | 3.3/2.2 | 3.3/2.2 |
冷却液ポンプモーター | w | 90 | 90 |
パッケージのサイズ (LxWxH) | mm | 2060/2560×900×1640 | 2060/2560×900×1640 |
純重量 | 体重 | 1300年〜1550年 | 1350/1600 |
総重量 | 体重 | 1500年〜1750年 | 1555/1755 年 |
機械の詳細
機械の特徴:
このシリーズのユニバーサルセンタートートンは,小規模から中規模のターニングワークのための素晴らしいモデルです.その基本的な構成でさえ,3つの口頭チャックなどの重要なアクセサリーを含んでいます.安定して休憩を続けてこのモデルは,非生産的な時間を削減するために,このモデルも2または3軸デジタル読み取りで装備することができます.
感应性硬化 磨かれた灰色鋳鉄の機械床
電気機械式フットブレーキは 停滞時間を大幅に短縮します
高品質の角球ベアリングを搭載した 最先端のメインスピンドルベアリング
簡単でスムーズで正確に調整可能な速度とフィード設定
硬化・磨きされた歯車と軸,また,飼料の歯車ユニット.
中心に位置する 論理的なスイッチ リードスクリューとフィード棒の フィードとスレッド

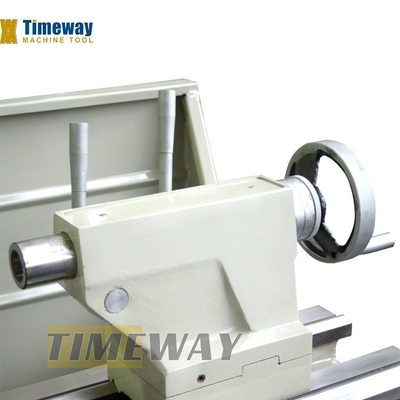

角回転のための調整可能な尾根,手輪機能調整可能なスケール ((0.02mm).
切断可能なブリッジは,大きな直径の作業部品の加工を可能にします.
頭輪は高品質の鋼筋製で,HRC50以上硬化されている.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 3口マニュアルチャックは標準で
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> トートルレールは硬化され,磨かれます.
>> X軸とZ軸の自動給餌を終了;
ツール・ポスト・ガードはオプションです
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定した休息とフォロー休息はギャップラートンマシンに標準です.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

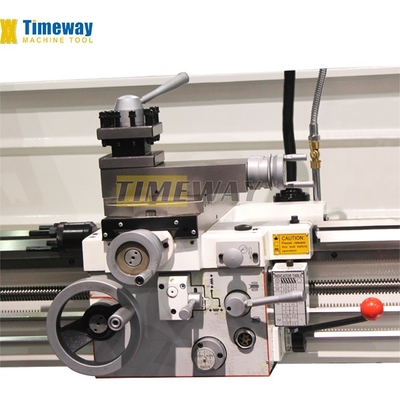

>> 標準の4ステーションのツールポスト,アメリカ式の快速交換ツールポストは利用可能.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 2軸と3軸のDROはオプションです.
>> フットブレーキは,スピンドルを迅速に停止することを実現することができます.
>> Z軸のスクリューガードとサイズ計測装置はオプションです.
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC横回機のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
